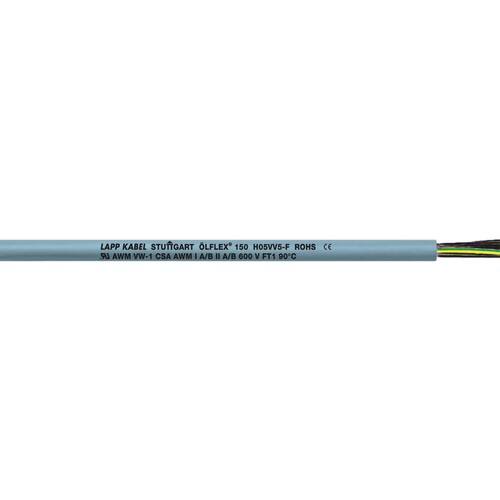

0015141 ÖLFLEX 150 41G0,75 grau Steuerleitung UL apporbiert

22513393
5135789
100 lfm
4044774543055
4044773036268
FR
85444995
0015141
beantwortete(n) Fragen weitere Varianten
Anlagenbau Maschinenbau Heiz- und Klimatechnik, Werkzeugmaschinen, Überwiegend in trockenen, feuchten und nassen Räumen (auch Wasser-Öl-Gemische), jedoch nicht im Freien, Feste Verlegung als auch gelegentlich flexible Anwendung bei freier, nicht ständig wiederkehrender Bewegung ohne Zugbelastung oder zwangsweiser Führung und mittlerer mechanischer Beanspruchung, Hinweis: Verwendung von Leitungen des Typs AWM (Appliance Wiring Material) in Industriemaschinen (USA) nach NFPA 79 Ed. 2015: siehe Kataloganhang Tabelle T29, Breite Einsatzmöglichkeit durch mehrfache Zertifizierungen, Feindrähtige Litze aus blanken Kupferdrähten, PVC Aderisolation, Mantel: PVC, erhöht ölbeständig, grau (ähnlich RAL 7001), Adern in Lagen verseilt, Multinormleitungen sind in metrischen Nennquerschnitten in mm² oder AWG/kcmil-Nenngrößen ausgeführt. Der führende Querschnitt ist in untenstehender Tabelle genannt, der jeweils zuordenbare Querschnitt des anderen Systems ist aus Kataloganhang Tabelle T16 , H05VV5-F (EN 50525-2-51), UL AWM Style 21098 CSA AWM I A/B II A/B, Flammwidrig nach IEC 60332-1-2 und UL 1581 §1061 Cable Flame Test, Ölbeständig nach EN 50363-4-1: TM5,
Anmerkungen zur LIMMERT-KI

Das ÖLFLEX® 150 Steuerleitungskabel ist ein hochflexibles, ölbeständiges Kabel, das für den Einsatz in verschiedenen industriellen Anwendungen konzipiert ist. Mit einer Nennspannung von 300/500 V (UL/CSA: 600 V) und einem Außendurchmesser von 21,6 mm, bietet es eine hervorragende Leistung unter mittlerer mechanischer Belastung. Die PVC-Isolierung und der äußere PVC-Mantel sorgen für eine hohe Ölbeständigkeit, während der Temperaturbereich von -40°C bis +70°C (feste Verlegung) eine vielseitige Anwendung ermöglicht. Die Adern sind nummeriert und aus feindrähtigen Kupferlitzen gefertigt, was die Installation erleichtert. Dieses Kabel erfüllt mehrere Normen, darunter H05VV5-F und UL AWM, und eignet sich ideal für den Einsatz in Maschinenbau, Heiz- und Klimatechnik sowie in der Anlagenbauindustrie.

Produktinfos

Normen: H05VV5-F, UL AWM Style 21098, CSA AWM I A/B II A/B
Nennspannung: U0/U: 300/500 V, UL/CSA: 600 V
Äußerdurchmesser: 21.6 mm
Kupferindex: 296 kg/km
Gewicht: 748 kg/km
Temperaturbereich (gelegentliche Biegung): -5°C bis +70°C (HAR), +90°C (UL/CSA)
Temperaturbereich (feste Verlegung): -40°C bis +70°C (HAR), +90°C (UL/CSA)
Biegeradius (gelegentliche Biegung): 12.5 x Außendurchmesser
Biegeradius (feste Verlegung): 4 x Außendurchmesser
Isolierung: PVC-Kernisolierung
Mantelmaterial: PVC, hoch ölbeständig, grau (ähnlich RAL 7001)
Aderkennungscode: Schwarz mit weißen Zahlen gemäß VDE 0293-334
Flammwidrigkeit: IEC 60332-1-2, UL 1581 §1061
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Weitere Details
Form: rund
Leiternennquerschnitt: 0.75
Ader-Isolation: Polyvinylchlorid (PVC)
Ader-Kennzeichnung: Ziffern
Flammwidrig: nach IEC/EN 60332-1-2
Nennspannung U: 500
Verseilelement: nein
Mantel-Farbe: grau
Schirm über Verseilelement: ohne
Schirm über Verseilung: ohne
Mantel-Material: Polyvinylchlorid (PVC)
Leiter-Klasse: Kl.5 = feindrähtig
Schutzleiter: Ja
Zul. Kabelaußentemperatur, in Bewegung: -5|70
Zul. Kabelaußentemperatur, fest verlegt: -40|70
Torsionsschutz: Nein
Nennspannung U0: 300
Ader-Zahl: 41
Tragorgan: ohne
Außendurchmesser ca.: 21,6
Raucharm nach EN 61034-2: Nein
Halogenfrei nach EN 60754-1/2: Nein
Ölbeständig nach EN IEC 60811-404: Ja
Kältebeständig nach EN 60811-504+505+506: Ja
