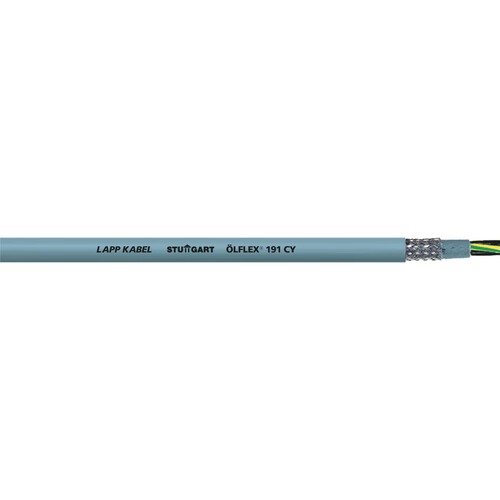

0011188 ÖLFLEX 191 CY 4G1,5 geschirmt PVC-Steuerleitung UL/CSA approbiert grau

20051129
5135880
100 lfm
4044774539546
4044773006124
FR
85444995
0011188
beantwortete(n) Fragen weitere Varianten
Anlagenbau Maschinenbau Heiz- und Klimatechnik, In EMV kritischer Umgebung (Elektromagnetische Verträglichkeit), Überwiegend in trockenen, feuchten und nassen Räumen (auch Wasser-Öl-Gemische), jedoch nicht im Freien, Feste Verlegung als auch gelegentlich flexible Anwendung bei freier, nicht ständig wiederkehrender Bewegung ohne Zugbelastung oder zwangsweiser Führung und mittlerer mechanischer Beanspruchung, Hinweis: Verwendung von Leitungen des Typs AWM (Appliance Wiring Material) in Industriemaschinen (USA) nach NFPA 79 Ed. 2015: siehe Kataloganhang Tabelle T29, Hohe elektrische Sicherheit durch 4 kV Prüfspannung, Vielfältige Anwendungsmöglichkeiten, Feindrähtige Litze aus blanken Kupferdrähten, PVC Aderisolation, PVC- Innenmantel, grau, Kupfergeflecht, verzinnt, Mantel: PVC, erhöht ölbeständig, grau (ähnlich RAL 7001), Adern in Lagen verseilt, Multinormleitungen sind in metrischen Nennquerschnitten in mm² oder AWG/kcmil-Nenngrößen ausgeführt. Der führende Querschnitt ist in untenstehender Tabelle genannt, der jeweils zuordenbare Querschnitt des anderen Systems ist aus Kataloganhang Tabelle T16 , UL AWM Style 21098 CSA AWM I A/B II A/B, Flammwidrig nach IEC 60332-1-2 und UL 1581 §1061 Cable Flame Test, Ölbeständig nach EN 50363-4-1: TM5, Hoher Bedeckungsgrad der Abschirmung geringer Kopplungswiderstand (max. 250 ¿/km bei 30 MHz),
Anmerkungen zur LIMMERT-KI

Das ÖLFLEX® 191 CY ist ein geschirmtes PVC-Steuerkabel, das für vielseitige Anwendungen in der Industrie entwickelt wurde. Mit einer Nennspannung von 600 V und einem Außendurchmesser von 10,3 mm bietet es eine hohe Flexibilität und ist ölbeständig gemäß EN 50363-4-1: TM5. Das Kabel hat vier Adern mit einem Querschnitt von 1,5 mm² und ist für den Einsatz in trockenen, feuchten und nassen Innenräumen geeignet. Es zeichnet sich durch eine hohe elektrische Sicherheit mit einer Prüfspannung von 4 kV aus und ist flammwidrig nach IEC 60332-1-2. Dieses Kabel ist ideal für Anwendungen in der Anlagen- und Maschinenbau sowie in Heizungs- und Klimatechnik. Dank seiner guten chemischen Beständigkeit ist es auch in EMV-kritischen Umgebungen einsetzbar.

Produktinfos

Anzahl der Adern: 4
Querschnitt pro Ader: 1,5 mm²
Außendurchmesser: 10,3 mm
Kupferindex: 96,6 kg/km
Gewicht: 191 kg/km
Nennspannung (UL/CSA): 600 V
Temperaturbereich (gelegentliche Biegung): -5°C bis +90°C
Temperaturbereich (feste Verlegung): -40°C bis +70°C
Ölbeständigkeit: Ja
Flammwidrigkeit: Ja
Schutzart: Hochgradige Abschirmung
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Weitere Details
Form: rund
Leiternennquerschnitt: 1.5
Ader-Isolation: Polyvinylchlorid (PVC)
Ader-Kennzeichnung: Ziffern
Flammwidrig: nach IEC/EN 60332-1-2
Nennspannung U: 500
Verseilelement: nein
Mantel-Farbe: grau
Schirm über Verseilelement: ohne
Schirm über Verseilung: Geflecht
Mantel-Material: Polyvinylchlorid (PVC)
Leiter-Klasse: Kl.5 = feindrähtig
Schutzleiter: Ja
Zul. Kabelaußentemperatur, in Bewegung: -5|70
Zul. Kabelaußentemperatur, fest verlegt: -40|70
Torsionsschutz: Nein
Nennspannung U0: 300
Ader-Zahl: 4
Tragorgan: ohne
Außendurchmesser ca.: 10,3
Raucharm nach EN 61034-2: Nein
Halogenfrei nach EN 60754-1/2: Nein
Ölbeständig nach EN IEC 60811-404: Ja
Kältebeständig nach EN 60811-504+505+506: Ja
