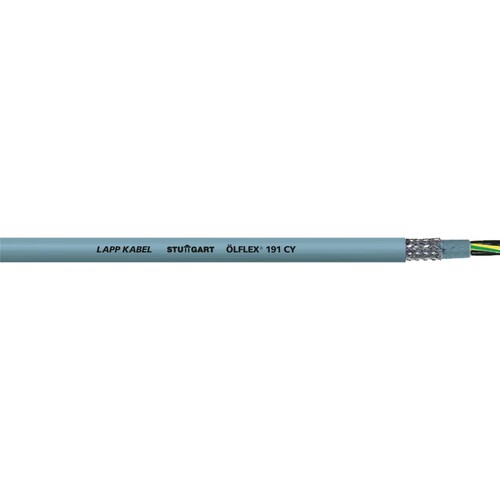

0011185 ÖLFLEX 191 CY 18G1 geschirmt PVC-Steuerleitung UL/CSA approbiert grau

20051122
5135865
100 lfm
4044774539430
4044773006155
FR
85444995
0011185
beantwortete(n) Fragen weitere Varianten
Anlagenbau Maschinenbau Heiz- und Klimatechnik, In EMV kritischer Umgebung (Elektromagnetische Verträglichkeit), Überwiegend in trockenen, feuchten und nassen Räumen (auch Wasser-Öl-Gemische), jedoch nicht im Freien, Feste Verlegung als auch gelegentlich flexible Anwendung bei freier, nicht ständig wiederkehrender Bewegung ohne Zugbelastung oder zwangsweiser Führung und mittlerer mechanischer Beanspruchung, Hinweis: Verwendung von Leitungen des Typs AWM (Appliance Wiring Material) in Industriemaschinen (USA) nach NFPA 79 Ed. 2015: siehe Kataloganhang Tabelle T29, Hohe elektrische Sicherheit durch 4 kV Prüfspannung, Vielfältige Anwendungsmöglichkeiten, Feindrähtige Litze aus blanken Kupferdrähten, PVC Aderisolation, PVC- Innenmantel, grau, Kupfergeflecht, verzinnt, Mantel: PVC, erhöht ölbeständig, grau (ähnlich RAL 7001), Adern in Lagen verseilt, Multinormleitungen sind in metrischen Nennquerschnitten in mm² oder AWG/kcmil-Nenngrößen ausgeführt. Der führende Querschnitt ist in untenstehender Tabelle genannt, der jeweils zuordenbare Querschnitt des anderen Systems ist aus Kataloganhang Tabelle T16 , UL AWM Style 21098 CSA AWM I A/B II A/B, Flammwidrig nach IEC 60332-1-2 und UL 1581 §1061 Cable Flame Test, Ölbeständig nach EN 50363-4-1: TM5, Hoher Bedeckungsgrad der Abschirmung geringer Kopplungswiderstand (max. 250 ¿/km bei 30 MHz),
Anmerkungen zur LIMMERT-KI

Die ÖLFLEX 191 CY 18G1 Steuerleitung von Lapp Kabel&Leitung ist eine hochflexible und geschirmte PVC-Steuerleitung, die sich ideal für vielseitige Anwendungen in der Industrie eignet. Mit einem Leiter-Nennquerschnitt von 1 mm² und 18 Adern bietet sie eine hohe elektrische Sicherheit und Flexibilität. Die Leitung ist flammwidrig nach EN 60332-1-2 und verfügt über eine Zulassung für UL/CSA, was sie besonders geeignet für Anwendungen in EMV-kritischen Umgebungen macht. Der Außendurchmesser beträgt ca. 17 mm, und die Leitung ist für Temperaturen von -5 bis 70 °C in Bewegung sowie von -40 bis 70 °C fest verlegt zugelassen. Der graue PVC-Mantel sorgt für eine hohe Ölbeständigkeit und eine lange Lebensdauer, während das Kupfergeflecht eine hervorragende Abschirmung bietet.

Produktinfos

Leiter-Nennquerschnitt: 1 mm²
Leiter-Klasse: Kl. 5 (feindrähtig)
Ader-Zahl: 18
Ader-Isolation: PVC
Ader-Kennzeichnung: Ziffern
Schutzleiter: Ja
Schirm über Verseilelement: Nein
Schirm über Verseilung: Geflecht
Mantel-Material: PVC
Mantel-Farbe: Grau
Flammwidrig: Ja, nach EN 60332-1-2
Außendurchmesser: 17 mm
Zul. Kabelaußentemperatur in Bewegung: -5...70 °C
Zul. Kabelaußentemperatur fest verlegt: -40...70 °C
Nennspannung U: 500 V
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Weitere Details
Form: rund
Leiternennquerschnitt: 1
Ader-Isolation: Polyvinylchlorid (PVC)
Ader-Kennzeichnung: Ziffern
Flammwidrig: nach IEC/EN 60332-1-2
Nennspannung U: 500
Verseilelement: nein
Mantel-Farbe: grau
Schirm über Verseilelement: ohne
Schirm über Verseilung: Geflecht
Mantel-Material: Polyvinylchlorid (PVC)
Leiter-Klasse: Kl.5 = feindrähtig
Schutzleiter: Ja
Zul. Kabelaußentemperatur, in Bewegung: -5|70
Zul. Kabelaußentemperatur, fest verlegt: -40|70
Torsionsschutz: Nein
Nennspannung U0: 300
Ader-Zahl: 18
Tragorgan: ohne
Außendurchmesser ca.: 17
Raucharm nach EN 61034-2: Nein
Halogenfrei nach EN 60754-1/2: Nein
Ölbeständig nach EN IEC 60811-404: Ja
Kältebeständig nach EN 60811-504+505+506: Ja
