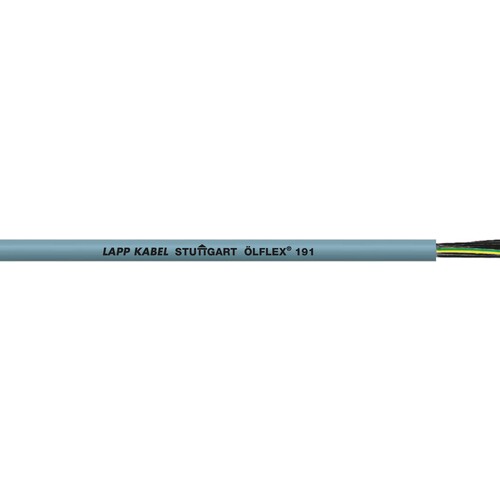

0011169 ÖLFLEX 191 4G10 grau PVC-Steuerleitung UL/CSA approbiert

10050082
5135831
100 lfm
4044774539072
4044773006308
CN
85444995
0011169
beantwortete(n) Fragen weitere Varianten
Anlagenbau Maschinenbau Heiz- und Klimatechnik, Werkzeugmaschinen, Überwiegend in trockenen, feuchten und nassen Räumen (auch Wasser-Öl-Gemische), jedoch nicht im Freien, Feste Verlegung als auch gelegentlich flexible Anwendung bei freier, nicht ständig wiederkehrender Bewegung ohne Zugbelastung oder zwangsweiser Führung und mittlerer mechanischer Beanspruchung, Hinweis: Verwendung von Leitungen des Typs AWM (Appliance Wiring Material) in Industriemaschinen (USA) nach NFPA 79 Ed. 2015: siehe Kataloganhang Tabelle T29, Hohe elektrische Sicherheit durch 4 kV Prüfspannung, Vielseitige Anwendungsmöglichkeiten, Feindrähtige Litze aus blanken Kupferdrähten, PVC Aderisolation, Mantel: PVC, erhöht ölbeständig, grau (ähnlich RAL 7001), Adern in Lagen verseilt, Multinormleitungen sind in metrischen Nennquerschnitten in mm² oder AWG/kcmil-Nenngrößen ausgeführt. Der führende Querschnitt ist in untenstehender Tabelle genannt, der jeweils zuordenbare Querschnitt des anderen Systems ist aus Kataloganhang Tabelle T16 , UL AWM Style 21098 CSA AWM I A/B II A/B, Flammwidrig nach IEC 60332-1-2 und UL 1581 §1061 Cable Flame Test, Ölbeständig nach EN 50363-4-1: TM5,
Anmerkungen zur LIMMERT-KI

Das ÖLFLEX® 191 Steuerkabel ist ein hochflexibles und ölbeständiges PVC-Kabel, das für eine Vielzahl von Anwendungen in der Industrie geeignet ist. Mit einer Nennspannung von 600 V (UL/CSA) und einer Prüfspannung von 4000 V bietet es hohe elektrische Sicherheit und Zuverlässigkeit. Der Außendurchmesser beträgt 16,5 mm, und das Kabel hat 4 Adern mit einem Querschnitt von 10 mm². Es ist für die Verwendung in trockenen, feuchten und nassen Räumen konzipiert, jedoch nicht für den Außeneinsatz geeignet. Die Temperaturbereiche reichen von -40°C bis +70°C für feste Installationen und bis zu +90°C für gelegentlich flexible Anwendungen. Das Kabel erfüllt die Normen UL AWM Style 21098 und CSA AWM I A/B II A/B und ist flammwidrig nach IEC 60332-1-2. ÖLFLEX® 191 ist die ideale Wahl für Maschinenbau, Anlagenbau und Heiz- und Klimatechnik.

Produktinfos

Anzahl der Adern: 4
Querschnitt pro Ader: 10 mm²
Außendurchmesser: 16,5 mm
Kupferindex: 384 kg/km
Gewicht: 559 kg/km
Nennspannung: 300/500 V (HAR), 600 V (UL/CSA)
Prüfspannung: 4000 V
Temperaturbereich (gelegentlich flexibel): -5°C bis +70°C
Temperaturbereich (feste Verlegung): -40°C bis +70°C
Ölbeständig nach: EN 50363-4-1: TM5
Flammwidrig nach: IEC 60332-1-2
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Weitere Details
Form: rund
Leiternennquerschnitt: 10
Ader-Isolation: Polyvinylchlorid (PVC)
Ader-Kennzeichnung: Ziffern
Flammwidrig: nach IEC/EN 60332-1-2
Nennspannung U: 500
Verseilelement: nein
Mantel-Farbe: grau
Schirm über Verseilelement: ohne
Schirm über Verseilung: ohne
Mantel-Material: Polyvinylchlorid (PVC)
Leiter-Klasse: Kl.5 = feindrähtig
Schutzleiter: Ja
Zul. Kabelaußentemperatur, in Bewegung: -5|70
Zul. Kabelaußentemperatur, fest verlegt: -40|70
Torsionsschutz: Nein
Nennspannung U0: 300
Ader-Zahl: 4
Tragorgan: ohne
Außendurchmesser ca.: 16,5
Raucharm nach EN 61034-2: Nein
Halogenfrei nach EN 60754-1/2: Nein
Ölbeständig nach EN IEC 60811-404: Ja
Kältebeständig nach EN 60811-504+505+506: Ja
