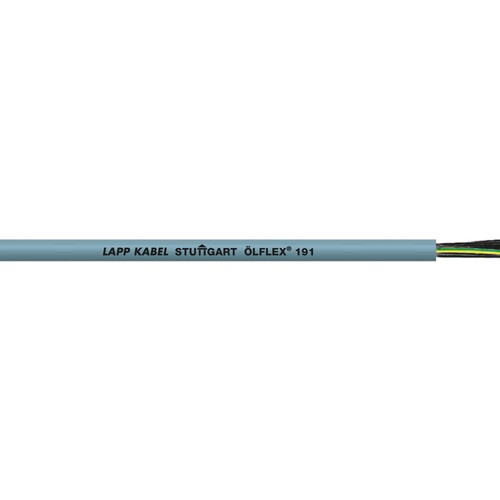

0011119 ÖLFLEX 191 25G1 grau PVC-Steuerleitung UL/CSA approbiert

22511853
5135820
100 lfm
4044774538426
4044773006803
CN
85444995
0011119
beantwortete(n) Fragen weitere Varianten
Anlagenbau Maschinenbau Heiz- und Klimatechnik, Werkzeugmaschinen, Überwiegend in trockenen, feuchten und nassen Räumen (auch Wasser-Öl-Gemische), jedoch nicht im Freien, Feste Verlegung als auch gelegentlich flexible Anwendung bei freier, nicht ständig wiederkehrender Bewegung ohne Zugbelastung oder zwangsweiser Führung und mittlerer mechanischer Beanspruchung, Hinweis: Verwendung von Leitungen des Typs AWM (Appliance Wiring Material) in Industriemaschinen (USA) nach NFPA 79 Ed. 2015: siehe Kataloganhang Tabelle T29, Hohe elektrische Sicherheit durch 4 kV Prüfspannung, Vielseitige Anwendungsmöglichkeiten, Feindrähtige Litze aus blanken Kupferdrähten, PVC Aderisolation, Mantel: PVC, erhöht ölbeständig, grau (ähnlich RAL 7001), Adern in Lagen verseilt, Multinormleitungen sind in metrischen Nennquerschnitten in mm² oder AWG/kcmil-Nenngrößen ausgeführt. Der führende Querschnitt ist in untenstehender Tabelle genannt, der jeweils zuordenbare Querschnitt des anderen Systems ist aus Kataloganhang Tabelle T16 , UL AWM Style 21098 CSA AWM I A/B II A/B, Flammwidrig nach IEC 60332-1-2 und UL 1581 §1061 Cable Flame Test, Ölbeständig nach EN 50363-4-1: TM5,
Anmerkungen zur LIMMERT-KI

Das ÖLFLEX® 191 ist ein hochflexibles und ölbeständiges PVC-Steuerkabel, das für verschiedene Anwendungen in der Industrie geeignet ist. Mit einer Nennspannung von 600 V (UL/CSA) und einer Prüfspannung von 4000 V bietet es eine hohe elektrische Sicherheit. Der Außendurchmesser beträgt 17,3 mm und das Kabel hat 25 Adern mit einem Querschnitt von 1,0 mm². Es ist für den Einsatz in trockenen, feuchten und nassen Räumen konzipiert, jedoch nicht für den Außeneinsatz geeignet. Die PVC-Isolierung und der äußere Mantel sorgen für eine hervorragende chemische Beständigkeit. ÖLFLEX® 191 ist ideal für Anlagenbau, Maschinenbau sowie Heiz- und Klimatechnik und erfüllt die Anforderungen nach UL AWM und CSA AWM. Seine flammwidrigen Eigenschaften gemäß IEC 60332-1-2 machen es zu einer sicheren Wahl für anspruchsvolle Anwendungen.

Produktinfos

Anzahl der Adern: 25
Querschnitt pro Ader: 1,0 mm²
Außendurchmesser: 17,3 mm
Kupferindex: 240 kg/km
Gewicht: 413 kg/km
Nennspannung (HAR) U0/U: 300/500 V
Nennspannung (UL/CSA): 600 V
Prüfspannung: 4000 V
Temperaturbereich (gelegentliche Flexung): -5°C bis +70°C
Temperaturbereich (feste Verlegung): -40°C bis +70°C
Temperaturbereich (UL/CSA): +90°C
Biegeradius (gelegentliche Flexung): 15 x Außendurchmesser
Biegeradius (feste Verlegung): 4 x Außendurchmesser
Ölbeständig: Ja
Flammwidrig: Ja
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Weitere Details
Form: rund
Leiternennquerschnitt: 1
Ader-Isolation: Polyvinylchlorid (PVC)
Ader-Kennzeichnung: Ziffern
Flammwidrig: nach IEC/EN 60332-1-2
Nennspannung U: 500
Verseilelement: nein
Mantel-Farbe: grau
Schirm über Verseilelement: ohne
Schirm über Verseilung: ohne
Mantel-Material: Polyvinylchlorid (PVC)
Leiter-Klasse: Kl.5 = feindrähtig
Schutzleiter: Ja
Zul. Kabelaußentemperatur, in Bewegung: -5|70
Zul. Kabelaußentemperatur, fest verlegt: -40|70
Torsionsschutz: Nein
Nennspannung U0: 300
Ader-Zahl: 25
Tragorgan: ohne
Außendurchmesser ca.: 17,1
Raucharm nach EN 61034-2: Nein
Halogenfrei nach EN 60754-1/2: Nein
Ölbeständig nach EN IEC 60811-404: Ja
Kältebeständig nach EN 60811-504+505+506: Ja
