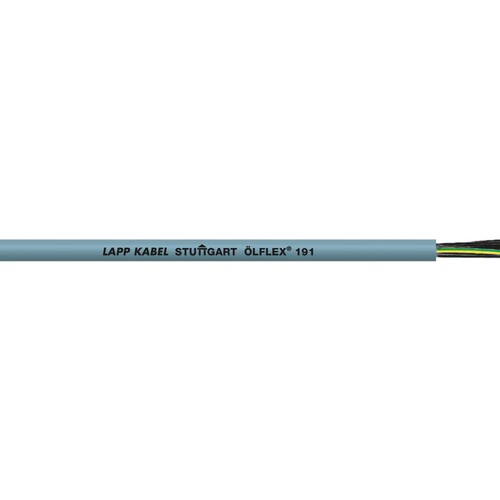

0011116 ÖLFLEX 191 7G1 grau PVC-Steuerleitung UL/CSA approbiert

10008432
5135854
100 lfm
4044774538327
4044773006834
CN
85444995
0011116
beantwortete(n) Fragen weitere Varianten
Anlagenbau Maschinenbau Heiz- und Klimatechnik, Werkzeugmaschinen, Überwiegend in trockenen, feuchten und nassen Räumen (auch Wasser-Öl-Gemische), jedoch nicht im Freien, Feste Verlegung als auch gelegentlich flexible Anwendung bei freier, nicht ständig wiederkehrender Bewegung ohne Zugbelastung oder zwangsweiser Führung und mittlerer mechanischer Beanspruchung, Hinweis: Verwendung von Leitungen des Typs AWM (Appliance Wiring Material) in Industriemaschinen (USA) nach NFPA 79 Ed. 2015: siehe Kataloganhang Tabelle T29, Hohe elektrische Sicherheit durch 4 kV Prüfspannung, Vielseitige Anwendungsmöglichkeiten, Feindrähtige Litze aus blanken Kupferdrähten, PVC Aderisolation, Mantel: PVC, erhöht ölbeständig, grau (ähnlich RAL 7001), Adern in Lagen verseilt, Multinormleitungen sind in metrischen Nennquerschnitten in mm² oder AWG/kcmil-Nenngrößen ausgeführt. Der führende Querschnitt ist in untenstehender Tabelle genannt, der jeweils zuordenbare Querschnitt des anderen Systems ist aus Kataloganhang Tabelle T16 , UL AWM Style 21098 CSA AWM I A/B II A/B, Flammwidrig nach IEC 60332-1-2 und UL 1581 §1061 Cable Flame Test, Ölbeständig nach EN 50363-4-1: TM5,
Anmerkungen zur LIMMERT-KI

Die ÖLFLEX 191 7G1 grau PVC-Steuerleitung von LAPP ist eine hochflexible und vielseitige Leitung, die sich ideal für den Einsatz in Maschinenbau und Heiz- und Klimatechnik eignet. Mit einem Leiterquerschnitt von 1 mm² und 7 Adern aus feindrähtigem Kupfer bietet sie eine hohe elektrische Sicherheit und ist für Anwendungen in trockenen, feuchten und nassen Räumen geeignet. Die PVC-Isolation und der graue Mantel sorgen für eine erhöhte Ölbeständigkeit. Diese Leitung erfüllt die Anforderungen für den Einsatz in industriellen Maschinen und ist flammwidrig nach IEC 60332-1-2. Mit einem Außendurchmesser von ca. 8.8 mm und einem minimalen Biegeradius von 132 mm ist sie sowohl für feste Verlegung als auch für gelegentliche flexible Anwendungen geeignet.

Produktinfos

Leiter-Material: Kupfer
Leiter-Oberfläche: blank
Leiternennquerschnitt: 1 mm²
Leiter-Klasse: Kl.5 (feindrähtig)
Ader-Zahl: 7
Werkstoff der Aderisolation: Polyvinylchlorid (PVC)
Ader-Kennzeichnung: Ziffern
Mit Schutzleiter: Ja
Mantelmaterial: Polyvinylchlorid (PVC)
Mantel-Farbe: grau
Kabelgeometrie: rund
Flammwidrig nach IEC 60332-1-2: Ja
Ölbeständig nach EN 60811-404: Ja
Außendurchmesser: ca. 8.8 mm
Min. zulässiger Biegeradius, flexibler: 132 mm
Min. zulässiger Biegeradius, stationärer: 35.2 mm
Zul. Kabelaußentemperatur bei Montage: -5..70 °C
Zul. Kabelaußentemperatur nach Montage: -40..70 °C
Nennspannung U: 500 V
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Weitere Details
Form: rund
Leiternennquerschnitt: 1
Ader-Isolation: Polyvinylchlorid (PVC)
Ader-Kennzeichnung: Ziffern
Flammwidrig: nach IEC/EN 60332-1-2
Nennspannung U: 500
Verseilelement: nein
Mantel-Farbe: grau
Schirm über Verseilelement: ohne
Schirm über Verseilung: ohne
Mantel-Material: Polyvinylchlorid (PVC)
Leiter-Klasse: Kl.5 = feindrähtig
Schutzleiter: Ja
Zul. Kabelaußentemperatur, in Bewegung: -5|70
Zul. Kabelaußentemperatur, fest verlegt: -40|70
Torsionsschutz: Nein
Nennspannung U0: 300
Ader-Zahl: 7
Tragorgan: ohne
Außendurchmesser ca.: 8,8
Raucharm nach EN 61034-2: Nein
Halogenfrei nach EN 60754-1/2: Nein
Ölbeständig nach EN IEC 60811-404: Ja
Kältebeständig nach EN 60811-504+505+506: Ja
