1550215 NYY-O 1X240 rm Erdkabel

22542100
5135602
100 lfm
4044774724300
4044773116236
BA
85444999
1550215
beantwortete(n) Fragen weitere Varianten

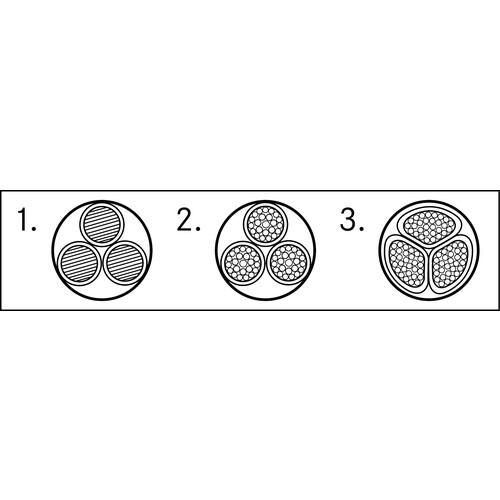

Als festverlegtes Energie- und Steuerkabel mit folgenden Einsatzbereichen:, Im Innen- und Außenbereich, In Beton mit Temperatur unterhalb der maximalen Betriebstemperatur des Kabels von +70°C nach VDE-PVC-Erdkabel-Norm HD 603/VDE 0276-603 - Teil 3-G (Punkt 4), Im Erdreich ohne zusätzlichen, angemessenen Untergrundschutz nach VDE-PVC-Erdkabel-Norm HD 603/VDE 0276-603 - Teil 3-G (Punkt 4): Mindestverlegetiefe normal 0,6 m, unter Fahrbahnen mindestens 0,8 m, Leiter aus blanken Kupferdrähten, Aderisolation auf PVC-Basis, Füllmischung über dem Aderverband, Außenmantel auf PVC-Basis, Abkürzungen "re", "rm", "se", "sm": r = runde Leiterform; s = sektorförmiger Leiter; e = eindrähtiger Leiter; m = mehrdrähtiger Leiter;, HD 603/VDE 0276-603 (für 1 bis 5 Adern), HD 627/VDE 0276-627 (ab 7 Adern), Flammwidrig nach IEC 60332-1-2, Strombelastbarkeit nach HD 603/VDE 0276-603, Teil 3-G, Tabelle 14 (in Erde bei +20°C Erdboden-Umgebungstemperatur gemäß HD 603/VDE 0276-603, Teil 3-G, Punkt 5) für Erdverlegung und Tabelle 15 (in Luft bei Lufttemperatur von +30°C nach HD 603/VDE 0276-603,,
Anmerkungen zur LIMMERT-KI

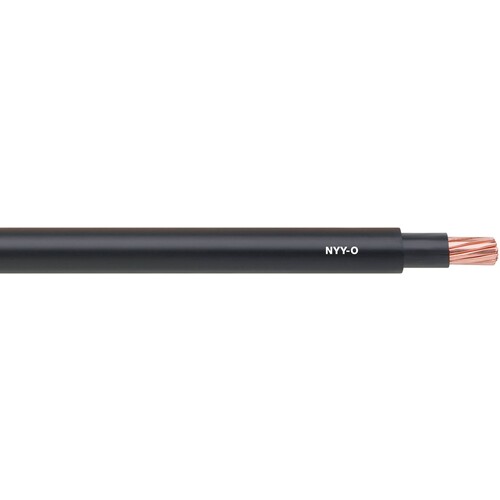

Das NYY-O 1X240 rm Erdkabel ist ein hochqualitatives PVC-Starkstromkabel, das für die feste Verlegung im Innen- und Außenbereich konzipiert wurde. Mit einem Querschnitt von 240 mm² und einer Nennspannung von 0,6/1,0 kV eignet es sich ideal für die direkte Verlegung im Erdreich ohne zusätzlichen Schutz. Das Kabel bietet eine ausgezeichnete Flammwidrigkeit gemäß IEC 60332-1-2 und ist für Temperaturen von -40°C bis +70°C geeignet, was es zu einer zuverlässigen Wahl für anspruchsvolle Anwendungen macht. Die Mindestverlegetiefe beträgt 0,6 m, unter Fahrbahnen mindestens 0,8 m. Mit einem Außendurchmesser von 27 mm und einem Gewicht von 2669 kg/km ist es robust und langlebig. Dieses Kabel ist die perfekte Lösung für alle, die eine sichere und effiziente Stromversorgung benötigen.

Produktinfos

Anzahl der Adern: 1
Querschnitt pro Leiter: 240 mm²
Außendurchmesser: 27 mm
Kupferindex: 2304 kg/km
Gewicht: 2669 kg/km
Nennspannung: 0,6/1,0 kV
Betriebstemperatur (Installation): -5°C bis +50°C
Betriebstemperatur (fest verlegt): -40°C bis +70°C
Flammwidrigkeit: IEC 60332-1-2
Mindestverlegetiefe: 0,6 m (0,8 m unter Fahrbahnen)
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Weitere Details
    Leiternennquerschnitt: 240
    Ader-Isolation: Polyvinylchlorid (PVC)
    Ader-Kennzeichnung: Farbe
    Flammwidrig: nach IEC/EN 60332-1-2
    Bewehrung: Nein
    Bleimantel: Nein
    Beidraht: Nein
    Funktionserhalt: nein
    Nennspannung U: 1000
    Mantel-Farbe: schwarz
    Leiter-Form: rund
    Leiter-Material: Kupfer
    Mantel-Material: Polyvinylchlorid (PVC)
    Leiter-Klasse: Kl.2 = mehrdrähtig
    Schutzleiter: Nein
    Schichtenmantel: Nein
    LWL-Elemente: Nein
    Zul. Kabelaußentemperatur, in Bewegung: -5|50
    Zul. Kabelaußentemperatur, fest verlegt: -40|70
    Innere Leitschicht: Nein
    Äußere Leitschicht: Nein
    Schirm längswasserdicht: Nein
    Nennspannung U0: 0,6
    Schirm: Nein
    Ader-Zahl: 1
    Leiter längswasserdicht: Nein
    Halogenfrei nach EN IEC 60754-2: Nein
    Isolationserhalt: nein
    Isolationserhalt nach IEC 60331: Nein
    Konzentrischer Leiter: ohne
    Raucharm nach EN IEC 61034-2: Nein
    Zul. max. Leitertemperatur: 70
    Außendurchmesser ca.: 27
    Raucharm nach EN 61034-2: Nein
    Leitfähige Beschichtung: Nein
    Halogenfrei nach EN 60754-1/2: Nein
    Ölbeständig nach IEC 60811-404: Nein
    Leiternennquerschnitt (AWG): 400
