15500763 NYY-J 4G70 sm Erdkabel

22541911
5135587
100 lfm
4044774723662
4044773119176
BA
85444999
15500763
beantwortete(n) Fragen weitere Varianten

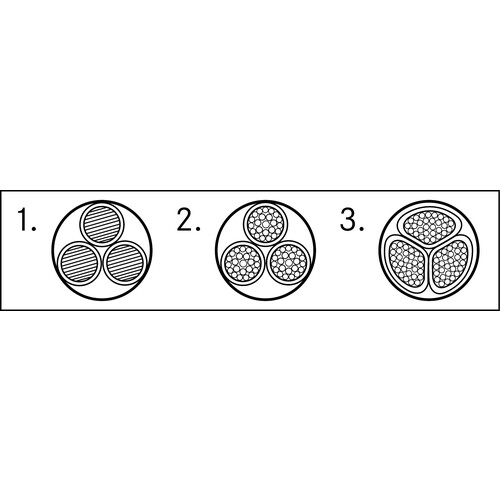

Als festverlegtes Energie- und Steuerkabel mit folgenden Einsatzbereichen:, Im Innen- und Außenbereich, In Beton mit Temperatur unterhalb der maximalen Betriebstemperatur des Kabels von +70°C nach VDE-PVC-Erdkabel-Norm HD 603/VDE 0276-603 - Teil 3-G (Punkt 4), Im Erdreich ohne zusätzlichen, angemessenen Untergrundschutz nach VDE-PVC-Erdkabel-Norm HD 603/VDE 0276-603 - Teil 3-G (Punkt 4): Mindestverlegetiefe normal 0,6 m, unter Fahrbahnen mindestens 0,8 m, Leiter aus blanken Kupferdrähten, Aderisolation auf PVC-Basis, Füllmischung über dem Aderverband, Außenmantel auf PVC-Basis, Abkürzungen "re", "rm", "se", "sm": r = runde Leiterform; s = sektorförmiger Leiter; e = eindrähtiger Leiter; m = mehrdrähtiger Leiter;, HD 603/VDE 0276-603 (für 1 bis 5 Adern), HD 627/VDE 0276-627 (ab 7 Adern), Flammwidrig nach IEC 60332-1-2, Strombelastbarkeit nach HD 603/VDE 0276-603, Teil 3-G, Tabelle 14 (in Erde bei +20°C Erdboden-Umgebungstemperatur gemäß HD 603/VDE 0276-603, Teil 3-G, Punkt 5) für Erdverlegung und Tabelle 15 (in Luft bei Lufttemperatur von +30°C nach HD 603/VDE 0276-603,,
Anmerkungen zur LIMMERT-KI

Das NYY-J 4G70 Erdkabel ist ein hochbelastbares PVC-Starkstromkabel, das für die feste Verlegung im Innen- und Außenbereich konzipiert ist. Mit einer Nennspannung von 0,6/1 kV und einem Querschnitt von 70 mm² bietet es eine hervorragende Strombelastbarkeit und ist für die direkte Verlegung im Erdreich geeignet. Das Kabel ist flammwidrig gemäß IEC 60332-1-2 und kann bei Temperaturen von -40°C bis +70°C betrieben werden. Die empfohlene Mindestverlegetiefe beträgt 0,6 m, unter Fahrbahnen mindestens 0,8 m. Mit einem Außendurchmesser von 35 mm und einem Gewicht von 3576 kg/km ist es ideal für anspruchsvolle Anwendungen in der Energieversorgung und Steuerungstechnik. Vertrauen Sie auf die Qualität und Zuverlässigkeit des NYY-J Kabels für Ihre Projekte.

Produktinfos

Kabeltyp: NYY-J 4G70
Anzahl der Adern: 4
Querschnitt pro Leiter: 70 mm²
Außendurchmesser: 35 mm
Kupferindex: 2688 kg/km
Gewicht: 3576 kg/km
Nennspannung: 0,6/1 kV
Betriebstemperatur: -40°C bis +70°C
Flammwidrigkeit: IEC 60332-1-2
Verlegetiefe: 0,6 m (normal), 0,8 m (unter Fahrbahnen)
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Weitere Details
    Leiternennquerschnitt: 70
    Ader-Isolation: Polyvinylchlorid (PVC)
    Ader-Kennzeichnung: Farbe
    Flammwidrig: nach IEC/EN 60332-1-2
    Bewehrung: Nein
    Bleimantel: Nein
    Beidraht: Nein
    Funktionserhalt: nein
    Nennspannung U: 1000
    Mantel-Farbe: schwarz
    Leiter-Form: sektorförmig
    Leiter-Material: Kupfer
    Mantel-Material: Polyvinylchlorid (PVC)
    Leiter-Klasse: Kl.2 = mehrdrähtig
    Schutzleiter: Ja
    Schichtenmantel: Nein
    LWL-Elemente: Nein
    Zul. Kabelaußentemperatur, in Bewegung: -5|50
    Zul. Kabelaußentemperatur, fest verlegt: -40|70
    Innere Leitschicht: Nein
    Äußere Leitschicht: Nein
    Schirm längswasserdicht: Nein
    Nennspannung U0: 0,6
    Schirm: Nein
    Ader-Zahl: 4
    Leiter längswasserdicht: Nein
    Halogenfrei nach EN IEC 60754-2: Nein
    Isolationserhalt: nein
    Isolationserhalt nach IEC 60331: Nein
    Konzentrischer Leiter: ohne
    Raucharm nach EN IEC 61034-2: Nein
    Zul. max. Leitertemperatur: 70
    Außendurchmesser ca.: 35
    Raucharm nach EN 61034-2: Nein
    Leitfähige Beschichtung: Nein
    Halogenfrei nach EN 60754-1/2: Nein
    Ölbeständig nach IEC 60811-404: Nein
