15500213 NYY-J 4G6 re Erdkabel

22541771
5135586
100 lfm
4044774723228
4044773122237
PL
85444999
15500213
beantwortete(n) Fragen weitere Varianten

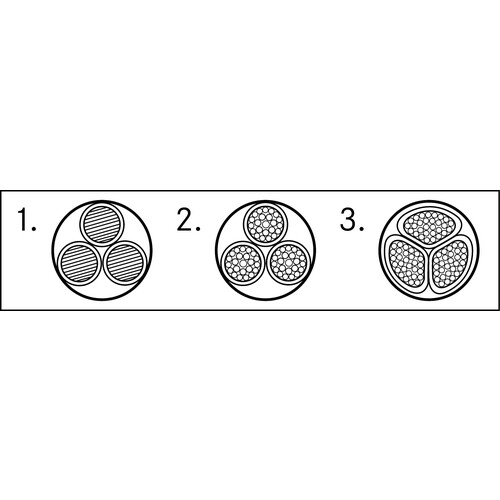

Als festverlegtes Energie- und Steuerkabel mit folgenden Einsatzbereichen:, Im Innen- und Außenbereich, In Beton mit Temperatur unterhalb der maximalen Betriebstemperatur des Kabels von +70°C nach VDE-PVC-Erdkabel-Norm HD 603/VDE 0276-603 - Teil 3-G (Punkt 4), Im Erdreich ohne zusätzlichen, angemessenen Untergrundschutz nach VDE-PVC-Erdkabel-Norm HD 603/VDE 0276-603 - Teil 3-G (Punkt 4): Mindestverlegetiefe normal 0,6 m, unter Fahrbahnen mindestens 0,8 m, Leiter aus blanken Kupferdrähten, Aderisolation auf PVC-Basis, Füllmischung über dem Aderverband, Außenmantel auf PVC-Basis, Abkürzungen "re", "rm", "se", "sm": r = runde Leiterform; s = sektorförmiger Leiter; e = eindrähtiger Leiter; m = mehrdrähtiger Leiter;, HD 603/VDE 0276-603 (für 1 bis 5 Adern), HD 627/VDE 0276-627 (ab 7 Adern), Flammwidrig nach IEC 60332-1-2, Strombelastbarkeit nach HD 603/VDE 0276-603, Teil 3-G, Tabelle 14 (in Erde bei +20°C Erdboden-Umgebungstemperatur gemäß HD 603/VDE 0276-603, Teil 3-G, Punkt 5) für Erdverlegung und Tabelle 15 (in Luft bei Lufttemperatur von +30°C nach HD 603/VDE 0276-603,,
Anmerkungen zur LIMMERT-KI

Das NYY-J 4G6 re Erdkabel ist ein robustes und vielseitiges Kabel, das für die feste Verlegung im Innen- und Außenbereich konzipiert ist. Mit vier Adern und einem Querschnitt von 6 mm² eignet es sich hervorragend für Anwendungen mit einer Nennspannung von 0,6/1,0 kV. Das Kabel hat einen Außendurchmesser von 17 mm und ein Gewicht von 547 kg/km, was es ideal für die direkte Verlegung im Erdreich macht. Es erfüllt die Anforderungen der VDE-Norm HD 603 und ist flammwidrig gemäß IEC 60332-1-2. Die Betriebstemperaturen reichen von -40°C bis +70°C, was eine hohe Flexibilität in verschiedenen Umgebungen gewährleistet. Dieses Kabel ist die perfekte Wahl für die Installation in Beton und für Erdverlegungen ohne zusätzlichen Untergrundschutz.

Produktinfos

Anzahl der Adern: 4
Querschnitt pro Ader: 6 mm²
Nennspannung: 0,6/1,0 kV
Außendurchmesser: 17 mm
Kupferindex: 230 kg/km
Gewicht: 547 kg/km
Betriebstemperatur (Installation): -5°C bis +50°C
Betriebstemperatur (fest verlegt): -40°C bis +70°C
Flammwidrigkeit: IEC 60332-1-2
Normen: HD 603/VDE 0276-603
Einsatzbereich: Innen- und Außenbereich, Erdverlegung
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Weitere Details
Leiternennquerschnitt: 6
Ader-Isolation: Polyvinylchlorid (PVC)
Ader-Kennzeichnung: Farbe
Flammwidrig: nach IEC/EN 60332-1-2
Bewehrung: Nein
Bleimantel: Nein
Beidraht: Nein
Funktionserhalt: nein
Nennspannung U: 1000
Mantel-Farbe: schwarz
Leiter-Form: rund
Leiter-Material: Kupfer
Mantel-Material: Polyvinylchlorid (PVC)
Leiter-Klasse: Kl.1 = eindrähtig
Schutzleiter: Ja
Schichtenmantel: Nein
LWL-Elemente: Nein
Zul. Kabelaußentemperatur, in Bewegung: -5|50
Zul. Kabelaußentemperatur, fest verlegt: -40|70
Innere Leitschicht: Nein
Äußere Leitschicht: Nein
Schirm längswasserdicht: Nein
Nennspannung U0: 6
Schirm: Nein
Ader-Zahl: 4
Leiter längswasserdicht: Nein
Halogenfrei nach EN IEC 60754-2: Nein
Isolationserhalt: nein
Isolationserhalt nach IEC 60331: Nein
Konzentrischer Leiter: ohne
Raucharm nach EN IEC 61034-2: Nein
Zul. max. Leitertemperatur: 70
Außendurchmesser ca.: 17
Raucharm nach EN 61034-2: Nein
Leitfähige Beschichtung: Nein
Halogenfrei nach EN 60754-1/2: Nein
Ölbeständig nach IEC 60811-404: Nein
