15500203 NYY-J 4G4 re Erdkabel

22541764
5135584
100 lfm
4044774723181
4044773122275
DE
85444999
15500203
beantwortete(n) Fragen weitere Varianten

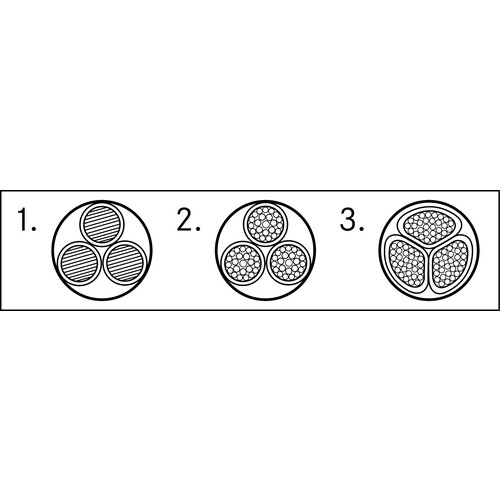

Als festverlegtes Energie- und Steuerkabel mit folgenden Einsatzbereichen:, Im Innen- und Außenbereich, In Beton mit Temperatur unterhalb der maximalen Betriebstemperatur des Kabels von +70°C nach VDE-PVC-Erdkabel-Norm HD 603/VDE 0276-603 - Teil 3-G (Punkt 4), Im Erdreich ohne zusätzlichen, angemessenen Untergrundschutz nach VDE-PVC-Erdkabel-Norm HD 603/VDE 0276-603 - Teil 3-G (Punkt 4): Mindestverlegetiefe normal 0,6 m, unter Fahrbahnen mindestens 0,8 m, Leiter aus blanken Kupferdrähten, Aderisolation auf PVC-Basis, Füllmischung über dem Aderverband, Außenmantel auf PVC-Basis, Abkürzungen "re", "rm", "se", "sm": r = runde Leiterform; s = sektorförmiger Leiter; e = eindrähtiger Leiter; m = mehrdrähtiger Leiter;, HD 603/VDE 0276-603 (für 1 bis 5 Adern), HD 627/VDE 0276-627 (ab 7 Adern), Flammwidrig nach IEC 60332-1-2, Strombelastbarkeit nach HD 603/VDE 0276-603, Teil 3-G, Tabelle 14 (in Erde bei +20°C Erdboden-Umgebungstemperatur gemäß HD 603/VDE 0276-603, Teil 3-G, Punkt 5) für Erdverlegung und Tabelle 15 (in Luft bei Lufttemperatur von +30°C nach HD 603/VDE 0276-603,,
Anmerkungen zur LIMMERT-KI

Das Lapp NYY-J 4G4 re Erdkabel ist ein hochwertiges, festverlegtes Energie- und Steuerkabel, das sich ideal für den Innen- und Außenbereich eignet. Mit 4 Adern und einem Querschnitt von 4 mm² bietet es eine ausgezeichnete Stromleitungskapazität. Das Kabel hat einen Außendurchmesser von 16 mm und ein Gewicht von 439 kg/km, was es robust und langlebig macht. Es ist für eine maximale Betriebstemperatur von +70 °C ausgelegt und kann im Erdreich mit einer Mindestverlegetiefe von 0,6 m verlegt werden. Die Prüfspannung beträgt 4000 V, was für zusätzliche Sicherheit sorgt. Der Außenmantel und die Aderisolation bestehen aus PVC, was das Kabel widerstandsfähig gegen Umwelteinflüsse macht. Dieses Kabel ist die perfekte Wahl für vielfältige Anwendungen in der Energie- und Steuertechnik.

Produktinfos

Anzahl der Adern: 4
Querschnitt pro Leiter: 4 mm²
Außendurchmesser: 16 mm
Kupfergewicht: 154 kg/km
Gewicht: 439 kg/km
Prüfspannung: 4000 V
Einsatzbereich: Innen- und Außenbereich
Verlegetiefe im Erdreich: 0,6 m (normal), 0,8 m (unter Fahrbahnen)
Betriebstemperatur: +70 °C
Material der Aderisolation: PVC
Außenmantel: PVC
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Weitere Details
    Leiternennquerschnitt: 4
    Ader-Isolation: Polyvinylchlorid (PVC)
    Ader-Kennzeichnung: Farbe
    Flammwidrig: nach IEC/EN 60332-1-2
    Bewehrung: Nein
    Bleimantel: Nein
    Beidraht: Nein
    Funktionserhalt: nein
    Nennspannung U: 1000
    Mantel-Farbe: schwarz
    Leiter-Form: rund
    Leiter-Material: Kupfer
    Mantel-Material: Polyvinylchlorid (PVC)
    Leiter-Klasse: Kl.1 = eindrähtig
    Schutzleiter: Ja
    Schichtenmantel: Nein
    LWL-Elemente: Nein
    Zul. Kabelaußentemperatur, in Bewegung: -5|50
    Zul. Kabelaußentemperatur, fest verlegt: -40|70
    Innere Leitschicht: Nein
    Äußere Leitschicht: Nein
    Schirm längswasserdicht: Nein
    Nennspannung U0: 6
    Schirm: Nein
    Ader-Zahl: 4
    Leiter längswasserdicht: Nein
    Halogenfrei nach EN IEC 60754-2: Nein
    Isolationserhalt: nein
    Isolationserhalt nach IEC 60331: Nein
    Konzentrischer Leiter: ohne
    Raucharm nach EN IEC 61034-2: Nein
    Zul. max. Leitertemperatur: 70
    Außendurchmesser ca.: 16
    Raucharm nach EN 61034-2: Nein
    Leitfähige Beschichtung: Nein
    Halogenfrei nach EN 60754-1/2: Nein
    Ölbeständig nach IEC 60811-404: Nein
