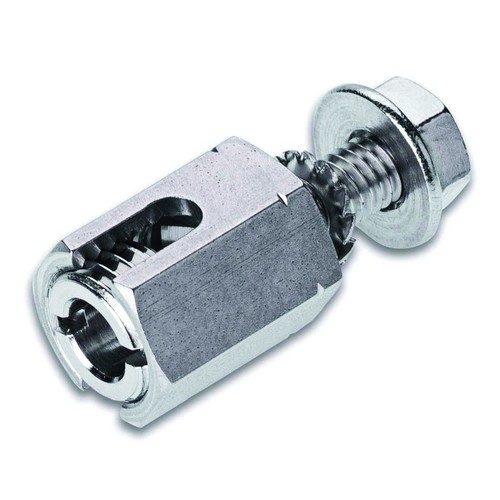

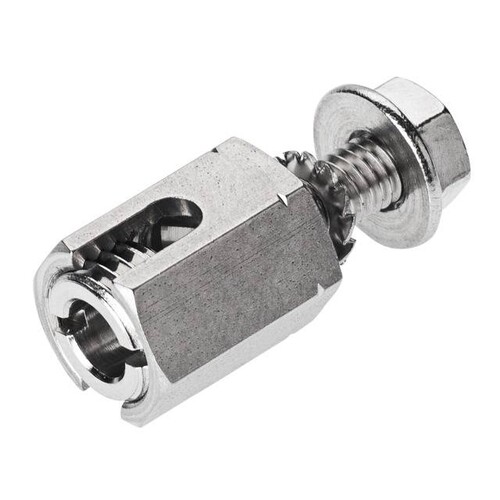

188012 Cimco ERDUNGSKLEMME F.DURCHGANGSLOCH

25825709
2773185
1 Stk
4021103880128
FR
85369010
Erdungsklemme SOLFIL. Die sichere und dauerhafte Lösung von zur Erdung von PV-Paneelen. Die Wahl der einfachen und dauerhaften Sicherheit. Die Sicherung von PHotovoltaikpaneelen mittels Erdung ist notwendig. Sie sollte dauerhaft sein und Schutzgegen die Auswirkungen von Blitzeinschlägen und elektromagnetischen Störungen während der gesamten Lebensdauergewährleisten. Die Anschlussserie bietet Ihnen Lösungen, die an die verschiedenen Arten von Photovoltaikpaneelen angepasst sind. Eine sichere Erdung entsteht, indem ein optimaler elektrischer Kontakt zwischen dem Gehäuse des Paneels und dem Erdungsleiter hergestellt wird. Die Modulrahmen sind aus Aluminium, das eloxiert istoder dessen Oberfläche anderweitig behandelt wurde. Diese Beschichtungen schützen gegen Rost, leiten aber nicht. Dank der Serie wird elektrischer Kontakt mit dem Aluminium des Paneels möglich. Entweder durch einen Gewindegangbei den geschraubten Modellen oder gesichert durch die Gewindevertiefung durch Bolzenverbindung mit Hilfe einer Fächerscheibe,die die Eloxierung beim Festziehen abschabt. Die Verbindung wird durch das Festziehen des Erdungsleiters mit einem maximalen Querschnitt von 10 mm² gesichert. Im Falle eines isolierten Leiters ist ein Entfernen der Isolierung auf 30 mm notwendig. Die Modelle sind aus Edelstahl, wodurch der hervorragende Rostschutz und die galvanische Kompatibilitätmit dem Aluminium gewährleistet sind. Befestigung auf bestehender Bohrung. Mit Bolzen je Bohrung mit einem Ø- 6 mm (0,26- ). Die Fächerscheibe gewährleistet den elektrischen Kontakt. Querschnittsbereich des Erdungsleiters in mm² [mehrdrähtig oder massiv]: 4, 6, 10, 4+4, 6+6. VE: Stck.: 1
Anmerkungen zur LIMMERT-KI

Die Cimco Erdungsklemme (Artikelnummer 188012) ist eine zuverlässige Lösung zur Erdung von Photovoltaik-Paneelen. Sie ermöglicht einen optimalen elektrischen Kontakt zwischen dem Gehäuse des Paneels und dem Erdungsleiter, was für die Sicherheit und Langlebigkeit der Installation entscheidend ist. Hergestellt aus hochwertigem Edelstahl, bietet die Klemme hervorragenden Rostschutz und galvanische Kompatibilität mit Aluminium-Modulrahmen. Die Montage erfolgt einfach und sicher auf bestehenden Bohrungen mit einem Durchmesser von 6 mm. Der Erdungsleiter kann mit einem maximalen Querschnitt von 10 mm² angeschlossen werden, wobei die Isolierung auf 30 mm entfernt werden muss. Diese Erdungslösung gewährleistet Schutz gegen Blitzeinschläge und elektromagnetische Störungen, wodurch die Sicherheit Ihrer Photovoltaikanlage erhöht wird.

Produktinfos

Ausführung: Erdungsverbinder
Werkstoff: Edelstahl
Befestigung: Auf bestehender Bohrung
Durchmesser der Bohrung: 6 mm
Querschnittsbereich des Erdungsleiters: 4, 6, 10 mm²
Maximaler Querschnitt des Erdungsleiters: 10 mm²
Isolierung entfernen: 30 mm
Zugkraft: 80 kN
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Ausführung: Erdungsverbinder
Werkstoff: Aluminium
Weitere Details
Breite: 16
Höhe: 16
Tiefe: 32
Oberflächenschutz: sonstige
Mit Befestigungsmaterial: Ja
