0086.0030 Maico Axial Rohrventilator DZR40/4-B

21042015
1894468
1 Stk
4012799860303
DE
84145925
0086.0030
beantwortete(n) Fragen weitere Varianten
Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch. 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1. Flanschbohrungen gemäß DIN 24154, Blatt 2, 7/66. DZR 56/6 B und DZR 56/4 B: Flanschbohrungen gemäß DIN 24145, Teil 2, 7/90. Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem: Elastische Verbindungsstutzen, Füße und Schwingungsdämpfer verwenden. Hohe Schutzart IP 55. Ausnahme EZR/DZR... D IP 54. Einbau in jeder Lage möglich. Drehstrommotor: Typenreihe DZR. Bemessungsspannung 400 V, 50 Hz. Thermischer Überlastungsschutz serienmäßig. Ausnahme: Bei DZR 25/4 D und polumschaltbaren Axial-Rohrventilatoren auf Anfrage erhältlich. Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25 oder den Steuerstromkreis eines Schützes angeschlossen werden. Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten. Motor: Asynchronmotor, drehzahlsteuerbar. Ausnahme: Typ DZR 40/2 B. Nicht zur Förderung wasserdampfgesättigter Luft geeignet. Elektrischer Anschluss: Außenliegender Klemmenkasten mit Kabeltüllen. Artikel: DZR 40/4 B, Fördervolumen: 0 Pa / 4200 m³/h, Drehzahl: 1425 1/min, Drehzahlsteuerbar: ja, Reversierbarkeit: ja, Spannungsart: Drehstrom, Bemessungsspannung: 400 V, Netzfrequenz: 50 Hz, Nennleistung: 225 W, INenn: 0,6 A, IMax: 0,65 A, Schutzart (IP): 55, Wärmeklasse: B, Polumschaltbar: nein, Netzzuleitung: 7 1,5 mm2, Einbauort: Rohr, Einbaulage: waagerecht / senkrecht, Material: Stahlblech, verzinkt, Gewicht: 13,8 kg, Nennweite: 400 mm, Fördermitteltemperatur bei Nennstrom: 60 C, Fördermitteltemperatur bei IMax: 60 C.
Anmerkungen zur LIMMERT-KI

Der Maico Axial Rohrventilator DZR 40/4 B ist ein leistungsstarker Ventilator für Rohreinbau mit einer Nennleistung von 230 W und einem Fördervolumen von bis zu 4590 m³/h. Mit einer Bemessungsspannung von 400 V und einer Netzfrequenz von 50 Hz ist er ideal für industrielle Anwendungen. Der Ventilator ist aus robustem Stahlblech gefertigt und bietet eine hohe Fördermitteltemperatur von -20 bis 60 °C. Dank der drehzahlsteuerbaren Asynchronmotor-Technologie und der dynamischen Wuchtung in zwei Ebenen, gemäß DIN ISO 1940, gewährleistet er einen leisen und effizienten Betrieb. Die Schutzart IP 55 sorgt für einen zuverlässigen Einsatz in anspruchsvollen Umgebungen. Der DZR 40/4 B ist vielseitig einsetzbar und kann in jeder Lage installiert werden, sowohl waagerecht als auch senkrecht.

Produktinfos

Netzfrequenz: 50 Hz
Bemessungsspannung: 400 V
Werkstoff des Gehäuses: Stahlblech
Fördervolumen: 4590 m³/h
Nennleistung: 230 W
Nennweite: 400 mm
Fördermitteltemperatur: -20...60 °C
Ventilator ausschwenkbar: Ja
Schutzart (IP): IP 55
Gewicht: 13,8 kg
Drehzahl: 1460 1/min
Dynamisch gewuchtet: Ja
Flügelradmaterial: glasfaserverstärktes Polyamid
Einbaulage: waagerecht/senkrecht
Preisanzeige nur nach Anmeldung
B

Download

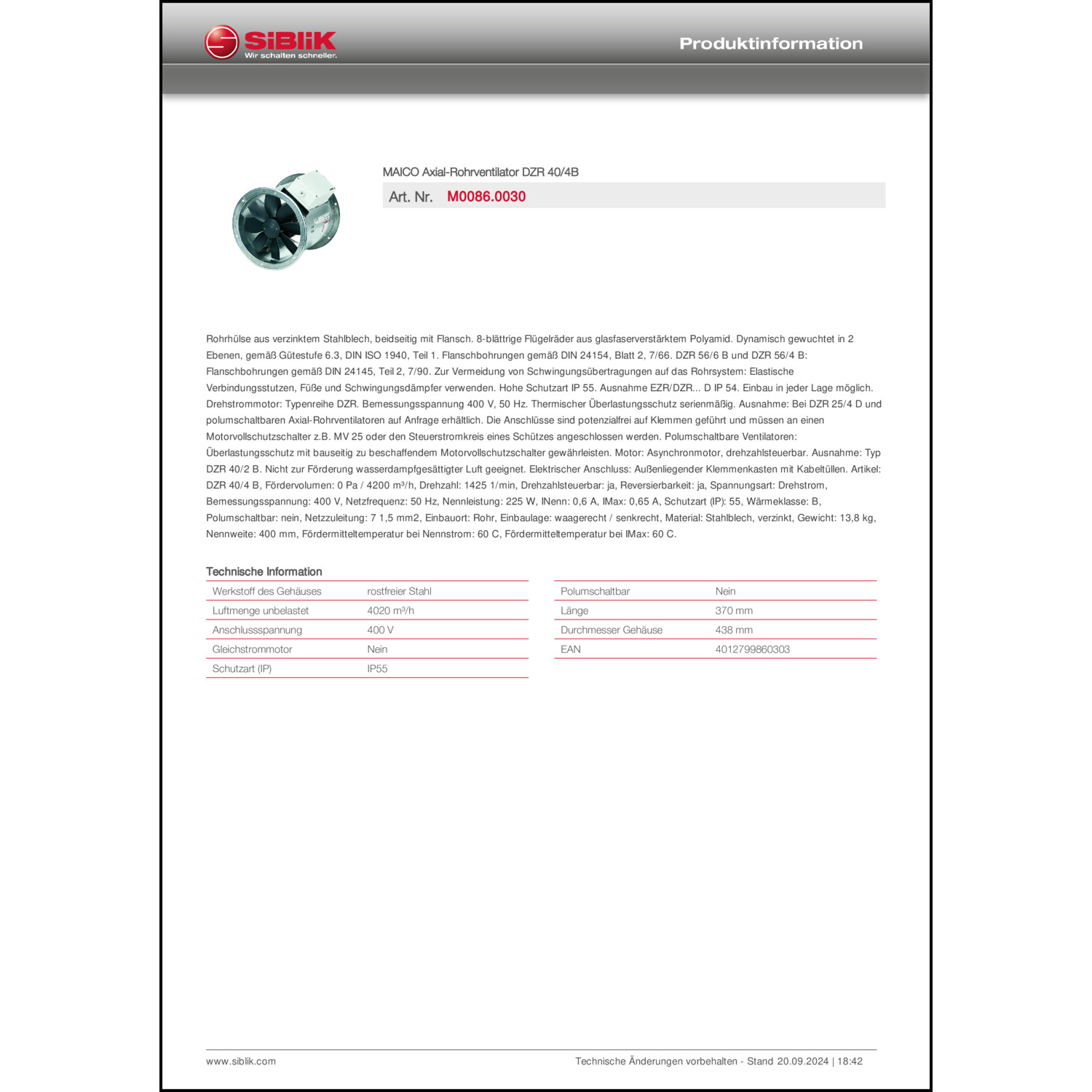

Katalogseiten

Produktinfos

Weitere Details
Länge: 370
Werkstoff des Gehäuses: rostfreier Stahl
Anschlussspannung: 400
Schutzart (IP): IP55
Durchmesser Gehäuse: 438
