306106 Dehn PV 5.16 SKM10X50 GSG CUGALSN Parallelverbinder Cu/gal Sn f. untersch

28067012
3121158
1 Stk
4013364269149
DE
85369095
306106
beantwortete(n) Fragen weitere Varianten

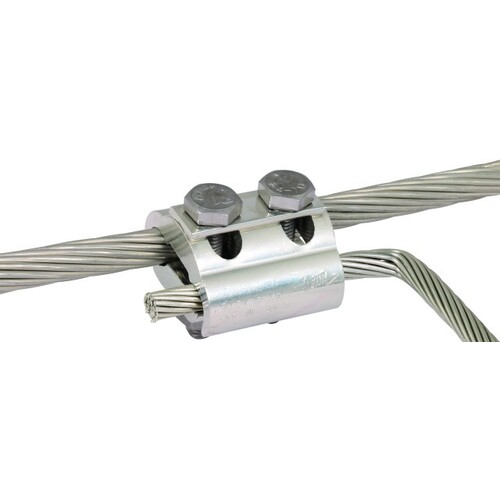

Parallelverbinder zur Erstellung eines Potentialausgleichssystems in explosionsfähiger Atmosphäre. Zündfunkenfrei geprüft für den Einsatz in explosionsgefährdeten Bereichen Ex-Zone 1 und 2 (Gase der Explosionsgruppe IIC) sowie Ex-Zone 21 und 22 (Stäube). Ausführung groß, für unterschiedliche Seildurchmesser, mit Ferderring sowie zwei Schrauben gegen Selbstlockern gesichert entsprechend DIN EN 62305-3 Beiblatt 2.
Anmerkungen zur LIMMERT-KI

Der Dehn PV 5.16 SKM10X50 GSG CUGALSN Parallelverbinder ist speziell für den Einsatz in explosionsgefährdeten Bereichen der Zonen 1, 2, 21 und 22 konzipiert. Hergestellt aus hochwertigem Kupfer mit galvanisch verzinnter Oberfläche, bietet dieser Verbinder eine sichere und zuverlässige Verbindung für runde Leiter mit einem Durchmesser von 5 bis 16 mm oder einem Querschnitt von 16 bis 150 mm². Die Konstruktion mit Feder-ring und zwei Sechskantschrauben verhindert ein Selbstlockern gemäß DIN EN 62305-3. Mit einem Blitzimpulsstrom von bis zu 25 kA und einem Kurzschlussstrom von 1.65 kA ist dieser Parallelverbinder ideal für die Erstellung von Potentialausgleichssystemen in sicherheitskritischen Anwendungen. Das Gewicht beträgt 420 g, was ihn zu einer robusten Wahl für industrielle Anwendungen macht.

Produktinfos

Art des Verbinders: Parallelverbinder
Werkstoff: Kupfer (Cu), galvanisch verzinnt
Clamping range (Rd): 5-16 mm
Clamping range (stranded or cable): 16-150 mm²
Schraubendurchmesser: M10 x 50 mm
Material der Schraube / Mutter: Edelstahl (V4A)
Materialnummer: 1.4571 / 1.4404 / 1.4401
Typ: mit Feder-ring
Blitzimpulsstrom (10/350 μs): 25 kA
Kurzschlussstrom (50 Hz) (0.1 s): 1.65 kA
Norm: EN 62561-1
Gewicht: 420 g

Parallelverbinder für Ex-Bereich

  • Werkstoff Klemme: Cu/gal Sn
  • Klemmbereich Rd/Rd: 5-16 mm
  • Schraube: M10x50 mm
  • Werkstoff Schraube/Mutter: NIRO (V4A)
  • Ausführung: mit Federring
  • Gewicht: 420 g
Preisanzeige nur nach Anmeldung
B

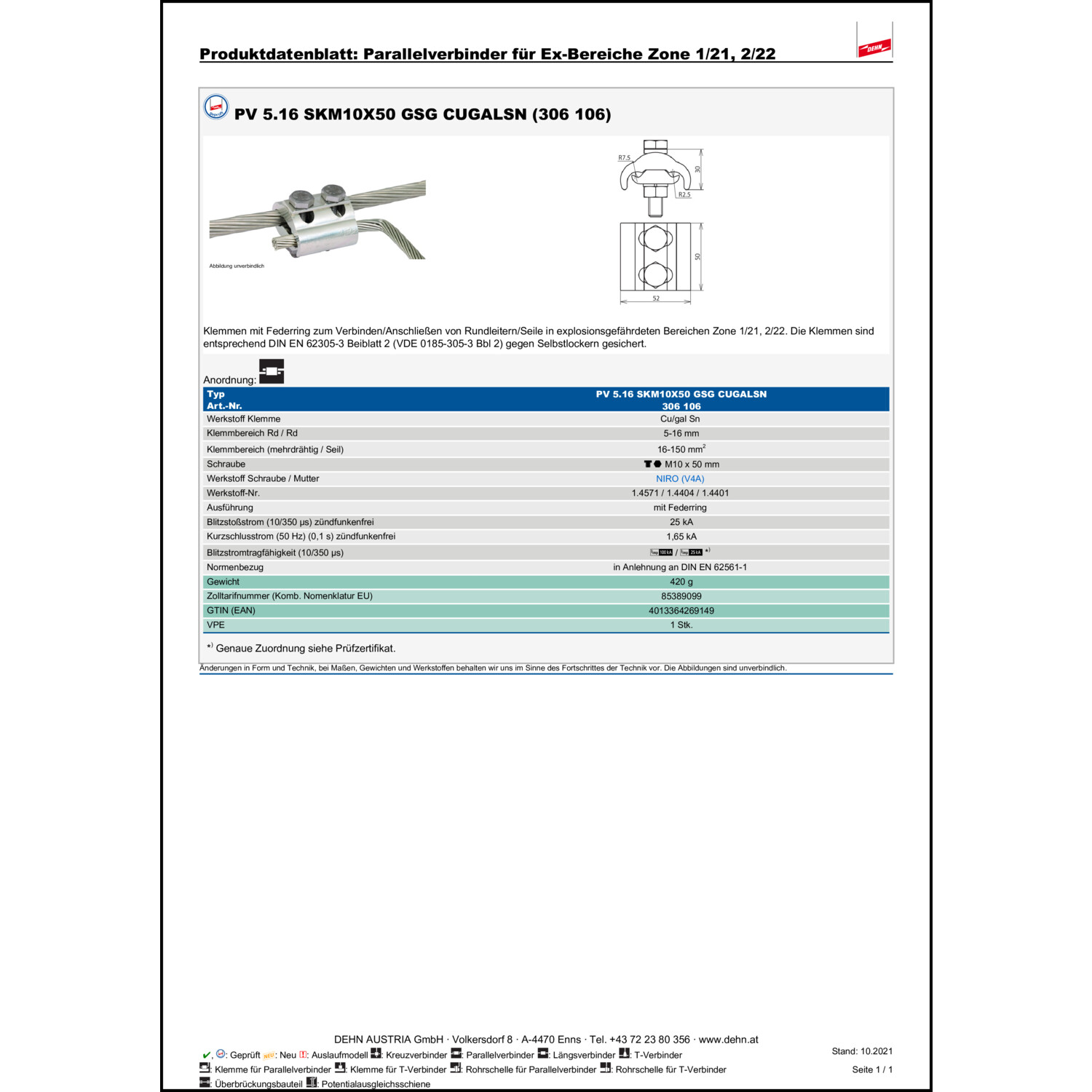

Katalogseiten

Produktinfos

Art des Verbinders: Parallelverbinder
Werkstoff: Kupfer
Oberflächenschutz: galvanisch verzinnt
Art der Befestigungsschrauben: Sechskantschraube
Weitere Details
Durchmesser Rundleiter 1: 5|16
Durchmesser Rundleiter 2: 5|16
