306105 Dehn PV 5.12.5 SKM8X45 GSG CUGALSN Parallelverbinder Cu/gal Sn f.

28067019
3121157
1 Stk
4013364269125
DE
85369095
306105
beantwortete(n) Fragen weitere Varianten

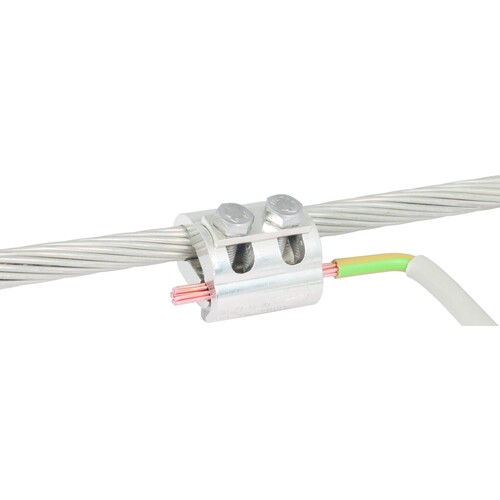

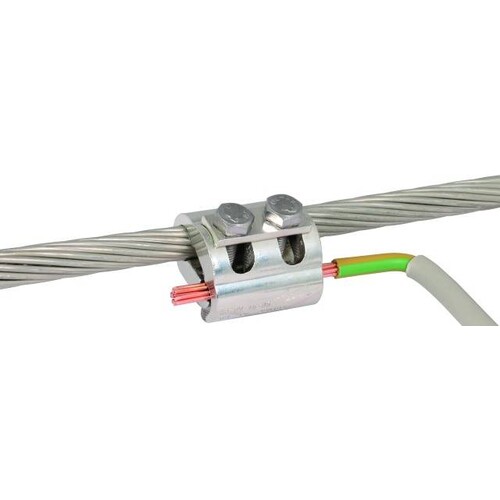

Parallelverbinder zur Erstellung eines Potentialausgleichssystems in explosionsfähiger Atmosphäre. Zündfunkenfrei geprüft für den Einsatz in explosionsgefährdeten Bereichen Ex-Zone 1 und 2 (Gase der Explosionsgruppe IIC) sowie Ex-Zone 21 und 22 (Stäube). Ausführung klein, für unterschiedliche Seildurchmesser, mit Ferderring sowie zwei Schrauben gegen Selbstlockern gesichert entsprechend DIN EN 62305-3 Beiblatt 2.
Anmerkungen zur LIMMERT-KI

Der DEHN Parallelverbinder Cu/galSn ist speziell für den Einsatz in explosionsgefährdeten Bereichen konzipiert. Er ermöglicht die Herstellung eines effektiven Potentialausgleichssystems und ist für die Ex-Zonen 1, 2, 21 und 22 geprüft. Mit einer maximalen Blitzstoßstromkapazität von 37,5 kA in der Explosionsgruppe IIB und 25 kA in der Explosionsgruppe IIC bietet dieser Verbinder eine hohe Sicherheit gegen Zündfunken. Der Parallelverbinder ist aus hochwertigem Cu/gal Sn gefertigt und verfügt über galvanisch verzinnte Oberflächen für zusätzlichen Korrosionsschutz. Die Montage erfolgt mit einem Anzugsdrehmoment von 15 Nm, und der Klemmbereich reicht von 16 bis 95 mm. Dieser Verbinder ist die ideale Lösung für Anwendungen in potenziell explosiven Atmosphären.

Produktinfos

Art des Verbinders: Parallelverbinder
Material: Cu/gal Sn
Oberflächenschutz: galvanisch verzinnt
Explosionsgruppe IIB Blitzstoßstrom: 37,5 kA
Explosionsgruppe IIB Kurzschlussstrom: 2,5 kA
Explosionsgruppe IIC Blitzstoßstrom: 25,0 kA
Explosionsgruppe IIC Kurzschlussstrom: 1,65 kA
Leiter 1: Mehrdrähtiger Leiter Cu, 16 mm²
Leiter 2: Kupferseil verzinnt Cu/gal Sn, 95 mm² 19 x 2,5 mm
Anzugsdrehmoment: 15 Nm
Klemmbereich: 16-95 mm
Werkstoff Schraube: V4A M8 x 45 mm
Geeignet für Ex-Zonen: 1, 2, 21, 22

Parallelverbinder für Ex-Bereich

  • Werkstoff Klemme: Cu/gal Sn
  • Klemmbereich Rd/Rd: 5-12,5 mm
  • Schraube: M8x45 mm
  • Werkstoff Schraube/Mutter: NIRO (V4A)
  • Ausführung: mit Federring
  • Gewicht: 242 g
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Art des Verbinders: Parallelverbinder
Werkstoff: Kupfer
Oberflächenschutz: galvanisch verzinnt
Art der Befestigungsschrauben: Sechskantschraube
Weitere Details
Durchmesser Rundleiter 1: 5|12.5
Durchmesser Rundleiter 2: 5|12.5
