929161 Dehn Kombi Ableiter DEHNpatch bis 10 GBit mit RJ45 Buchsen und Statusanze

31991569
3003693
1 Stk
4013364472921
RO
85363010
weitere Infos weitere Infos ausblenden
Dehn
929161
beantwortete(n) Fragen weitere Varianten

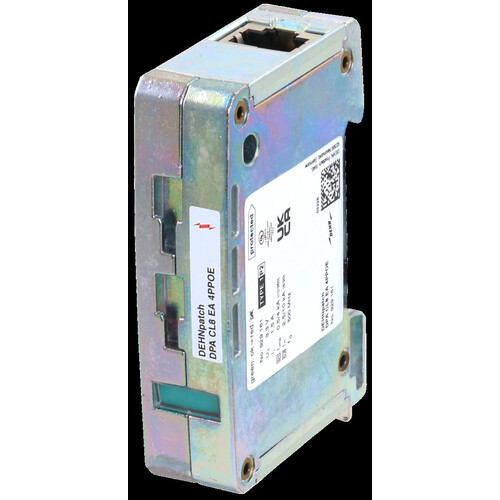

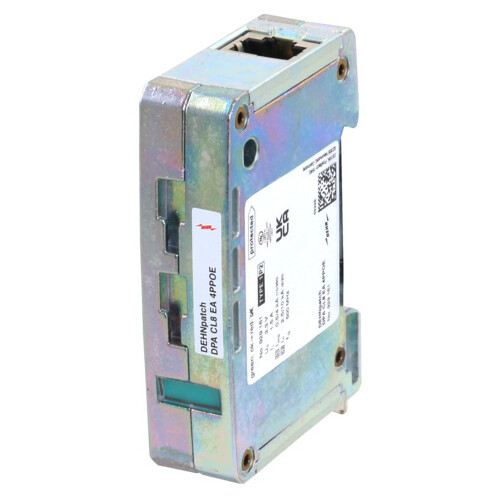

Universeller, platzsparender Kombi-Ableiter in 19 mm Baubreite und RJ45 Anschlusstechnik mit Statusanzeige für die einfache Wartung. Schutz von Anwendungen in strukturierten Verkabelungen nach Klasse EA bis 500 MHz, z.B. Industrial Ethernet, Datenverteiler, digitale Kamerasysteme, Power over Ethernet (IEEE 802.3 konform bis 4PPoE) und generell Ethernet basierte Schnittstellen. Schutz aller Adernpaare durch leistungsfähige Gasentladungsableiter und Schutzdioden zwischen den Signaladern sowie Aderpaaren. Voll geschirmte Adapterausführung mit RJ45 Buchsen für die Hutschienenmontage. Mit gehäuseseitigem zusätzlichem Schraubanschluss für die optionale Erdanbindung.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Dehn Kombi-Ableiter DPA CL8 EA 4PPOE ist ein universeller und platzsparender Schutz für Ethernet-Anwendungen bis 10 GBit/s. Mit einer Baubreite von nur 19 mm und RJ45-Anschlusstechnik bietet er eine einfache Wartung dank der integrierten Statusanzeige. Der Ableiter ist konform mit dem Blitz-Schutzzonen-Konzept und schützt Anwendungen in strukturierten Verkabelungen nach Klasse EA bis 500 MHz. Er ist ideal für Industrial Ethernet, Datenverteiler und digitale Kamerasysteme. Der Kombi-Ableiter bietet umfassenden Schutz aller Adernpaare durch leistungsfähige Gasentladungsableiter und Schutzdioden. Der Schutzpegel beträgt ≤ 100 V zwischen Aderpaaren und ≤ 600 V zwischen Ader und Erde. Mit einem Betriebstemperaturbereich von -40 °C bis +80 °C ist er für den Einsatz in anspruchsvollen Umgebungen geeignet.

Produktinfos

Einsatzbereich: Ethernet Anwendungen bis 10 GBit/s
Verkabelungsklasse: Klasse EA bis 500 MHz
Power over Ethernet: IEEE 802.3 konform (bis PoE++ / 4PPoE)
Blitzschutzkonzept: Schnittstellen 0A –2 und höher
Baubreite: 19 mm
Nennspannung (UN): 3,3 V
Höchste Dauerspannung DC (Uc): 3,3 V
Höchste Dauerspannung DC Pa-Pa (PoE) (Uc): 58 V
Nennstrom (IL): 1,5 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (Iimp): 0,5 kA
C2 Nennableitstoßstrom (8/20 µs) Ad-Ad (In): 150 A
C2 Nennableitstoßstrom (8/20 µs) Ad-PG (In): 2,5 kA
C2 Nennableitstoßstrom (8/20 µs) gesamt (In): 10 kA
C2 Nennableitstoßstrom (8/20 µs) Pa-Pa (PoE) (In): 150 A
Schutzpegel Ad-Ad bei In C2 (UP): ≤ 100 V
Schutzpegel Ad-PG bei In C2 (UP): ≤ 600 V
Schutzpegel Pa-Pa bei In C2 (PoE) (UP): ≤ 100 V
Grenzfrequenz (fG): 500 MHz
Kapazität Ad-Ad (C): ≤ 15 pF
Kapazität Ad-PG (C): ≤ 40 pF
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart: IP 20
Montage: Hutschiene nach EN 60715
Anschluss: RJ45-Buchse / RJ45-Buchse
Gehäusewerkstoff: Zinkdruckguss
Farbe: blank
Prüfnormen: IEC 61643-21 / EN 61643-21
Gewicht: 180 g

DEHNpatch

  • Überspannungsschutz für die Ethernet Infrastruktur
  • bis 10 Gbit/s (bis Class EA / 500 MHz)
  • Patchkabel mit Überspannungsschutz CAT 6A im Channel
  • IP66-Variante für Outdoor-Anwendungen
  • Power over Ethernet IEEE 802.3 konform (bis PoE++ / 4PPoE)
  • Jederzeit nachrüstbar
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

29864549
Preisanzeige nur nach Anmeldung
31991562
Preisanzeige nur nach Anmeldung
29068859
Preisanzeige nur nach Anmeldung
02220234
Preisanzeige nur nach Anmeldung
02220199
Preisanzeige nur nach Anmeldung
33379305
Preisanzeige nur nach Anmeldung
29864507
Preisanzeige nur nach Anmeldung
02220192
Preisanzeige nur nach Anmeldung
02200872
Preisanzeige nur nach Anmeldung
02261275
Preisanzeige nur nach Anmeldung
02265531
Preisanzeige nur nach Anmeldung
29864542
Preisanzeige nur nach Anmeldung
20106751
Preisanzeige nur nach Anmeldung
28477912
Preisanzeige nur nach Anmeldung
29864563
Preisanzeige nur nach Anmeldung
02220206
Preisanzeige nur nach Anmeldung
21805023
Preisanzeige nur nach Anmeldung
10116204
Preisanzeige nur nach Anmeldung
02020160
Preisanzeige nur nach Anmeldung
02020020
Preisanzeige nur nach Anmeldung

Download

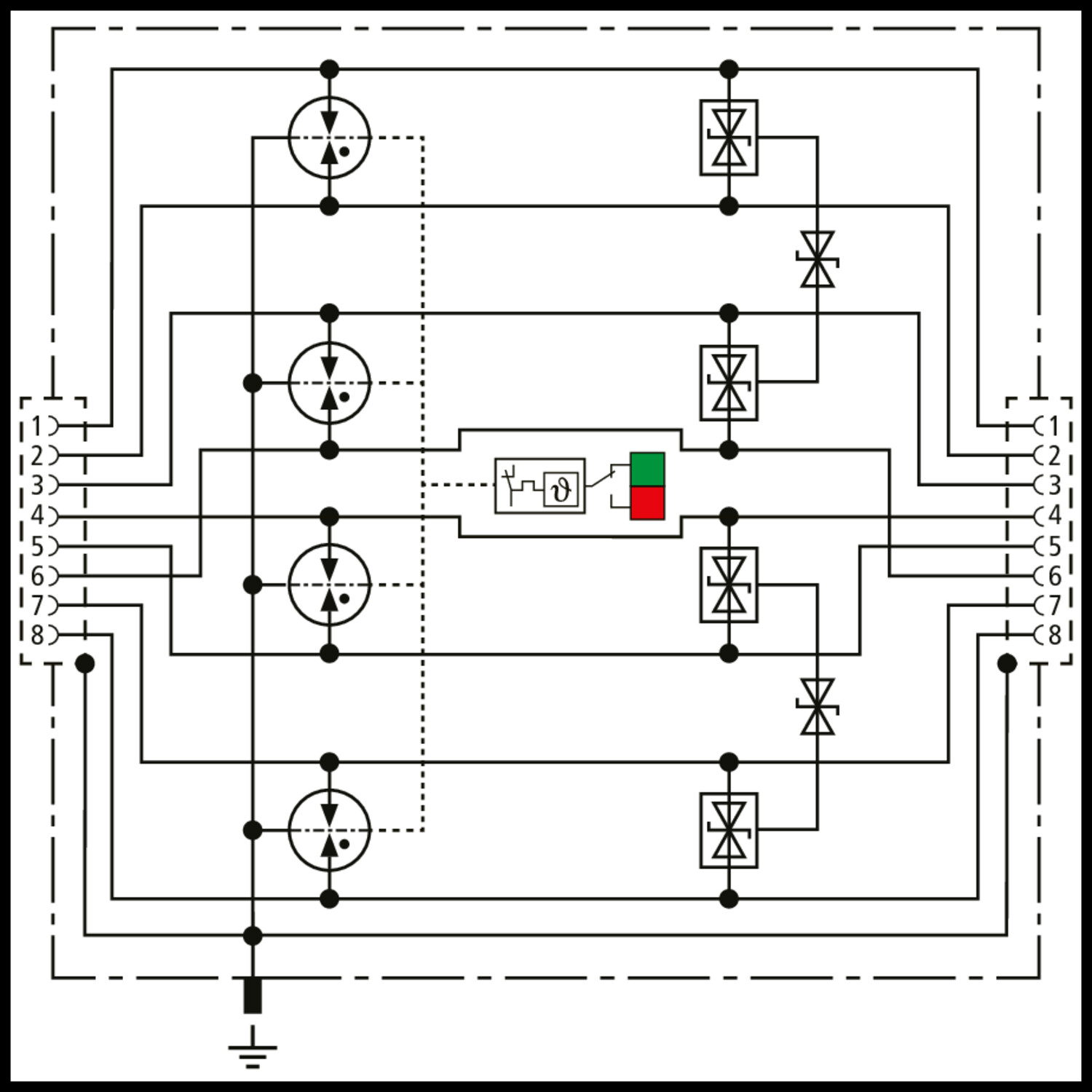

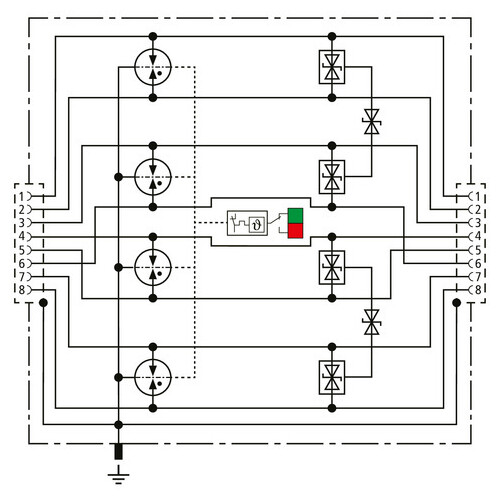

Schaltbild

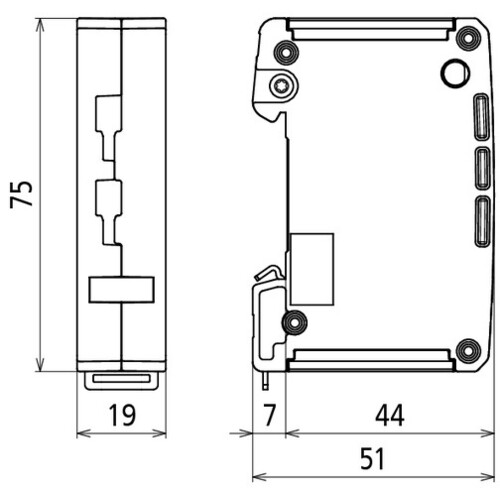

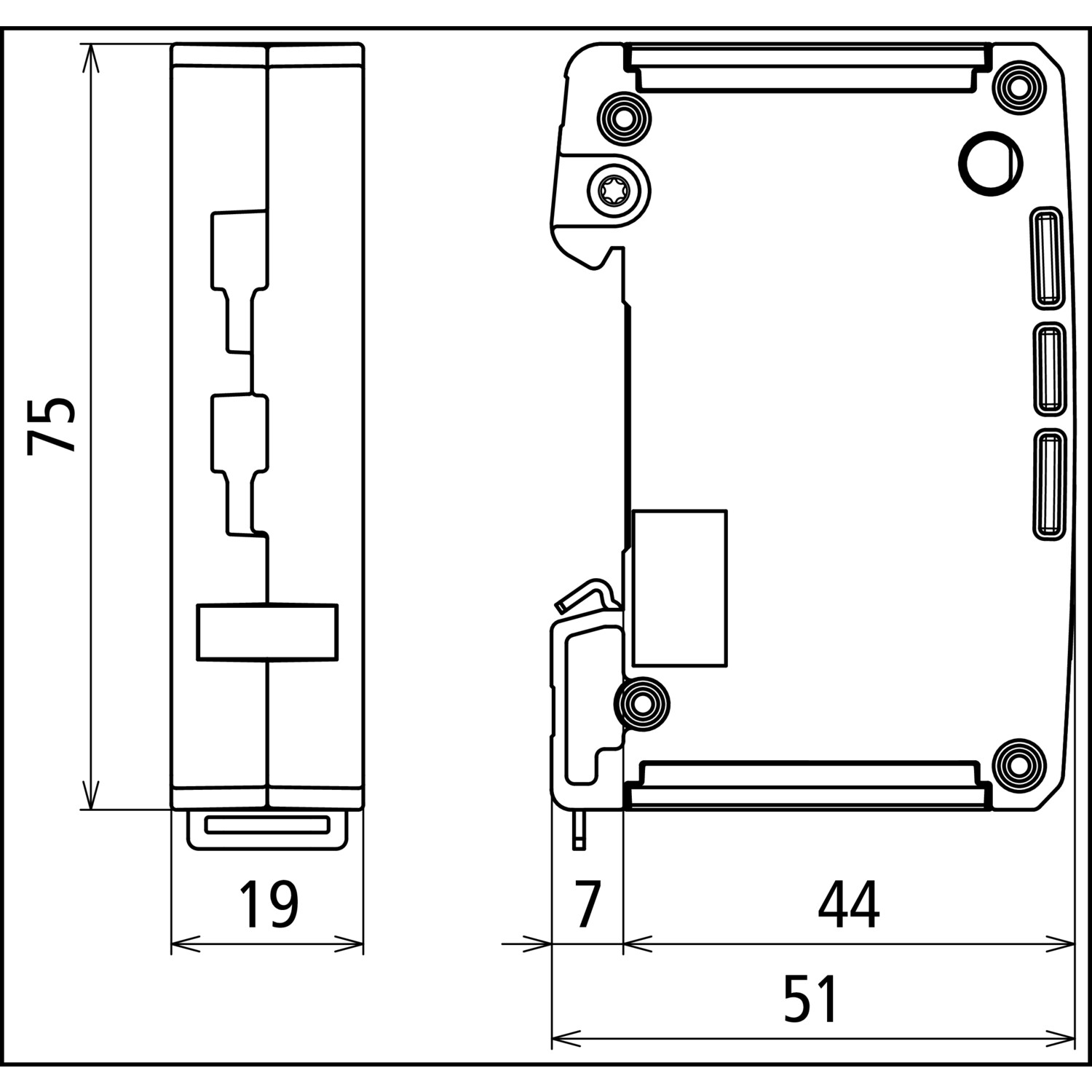

Maßzeichnung

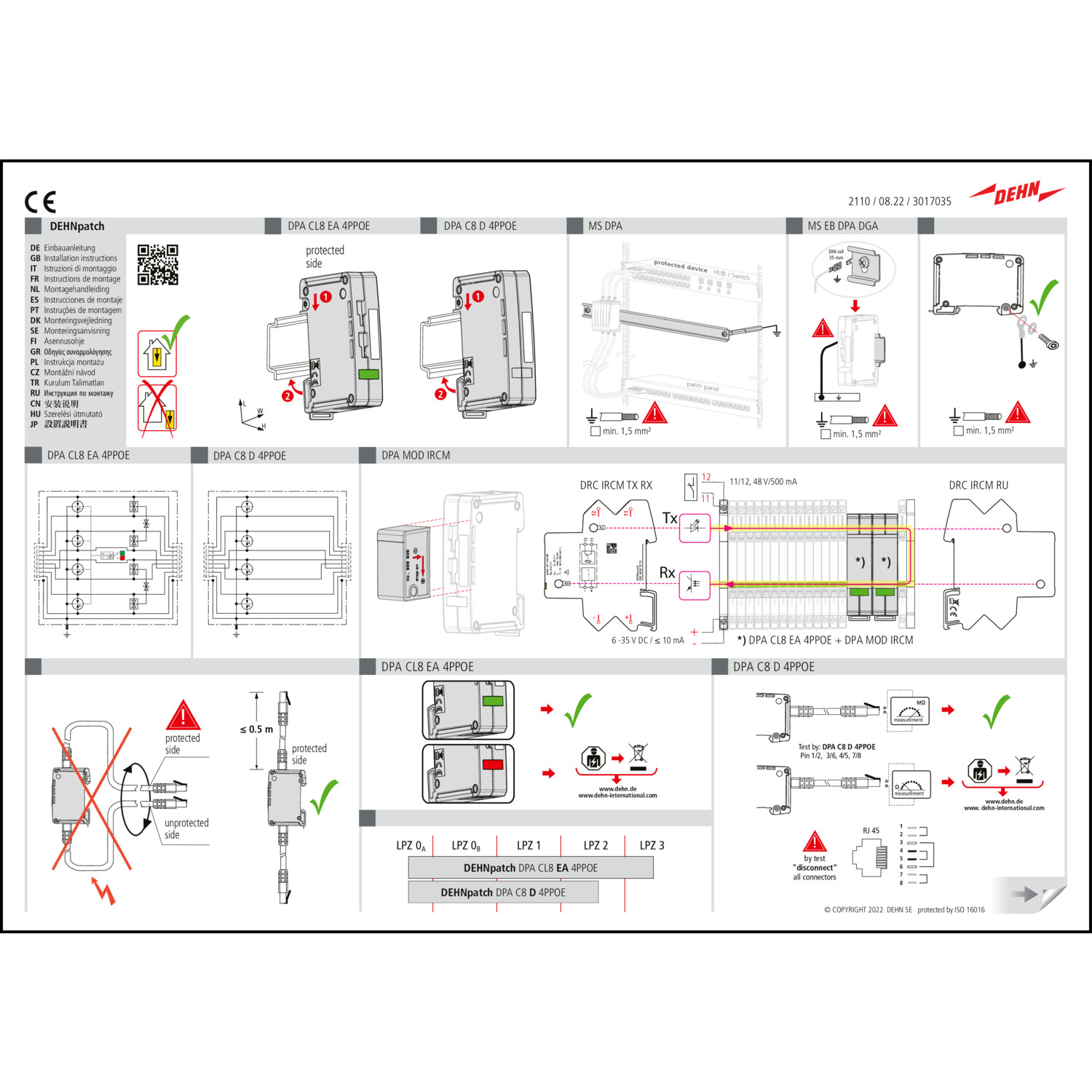

Montageanleitung
