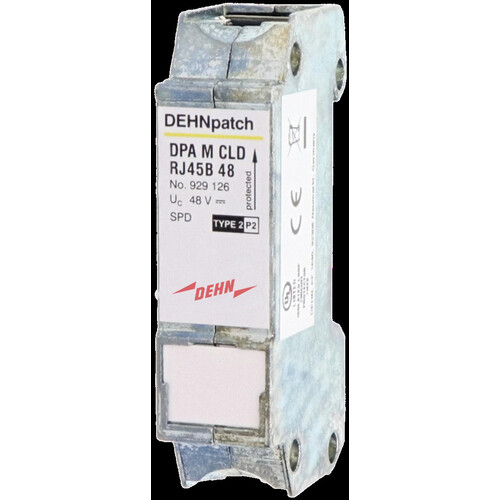

929126 Dehn Überspannungsableiter DEHNpatch

22900801
2017229
1 Stk
4013364242258
RO
85363010
929126
beantwortete(n) Fragen weitere Varianten

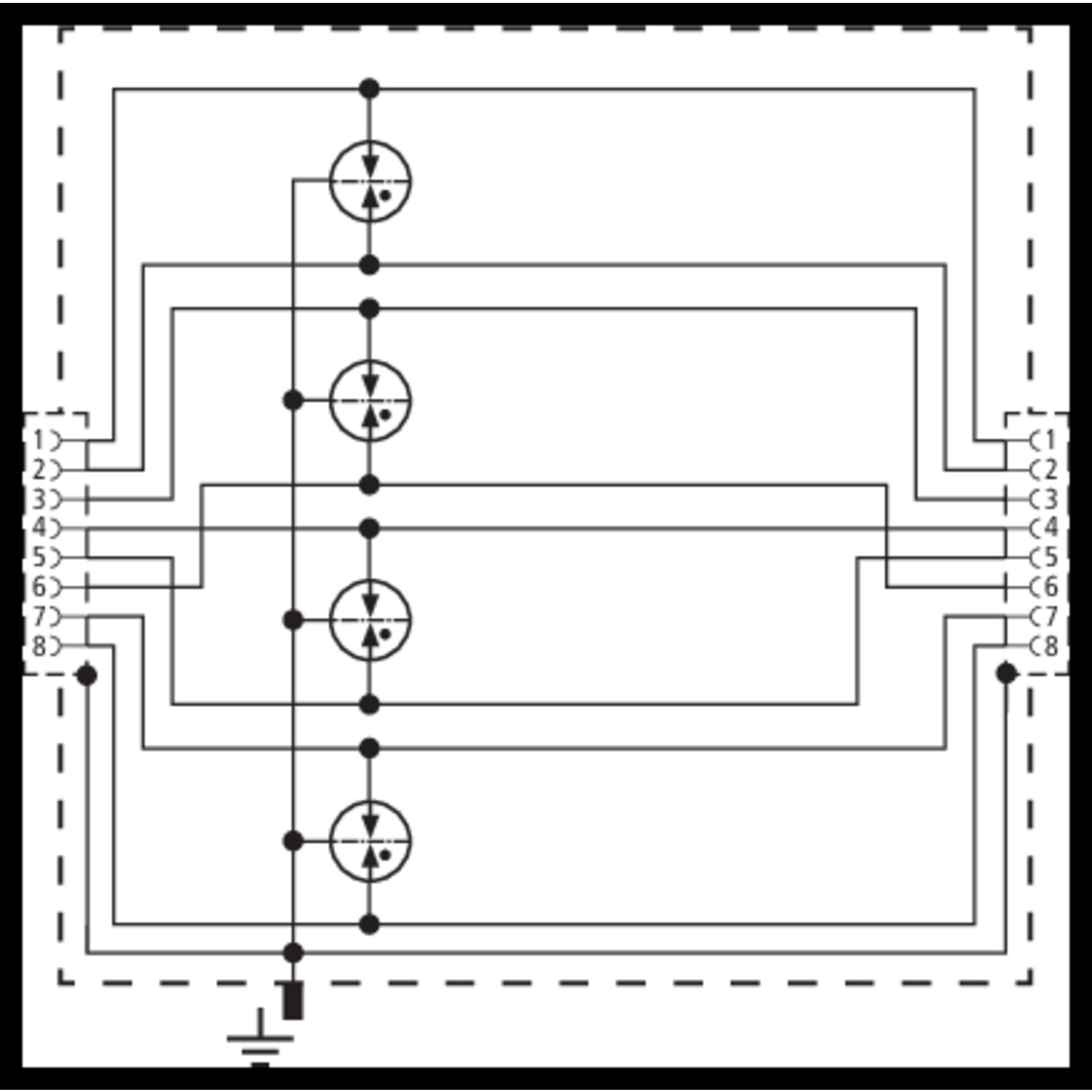

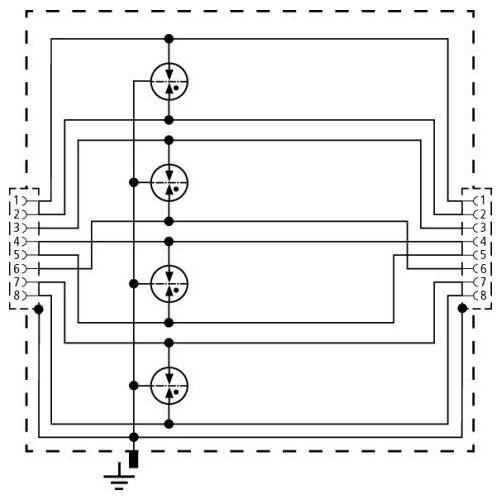

Universeller Ableiter für Industrial Ethernet, Power over Ethernet (IEEE 802.3 konform bis PoE++ / 4PPoE) und ähnliche Anwendungen in strukturierten Verkabelungen nach Klasse D bis 100 MHz. Schutz aller Adernpaare durch leistungsfähige Gasentladungsableiter. Adapterausführung mit Buchsen für die Hutschienenmontage.
Anmerkungen zur LIMMERT-KI

Der DEHN Überspannungsableiter DPA M CLD RJ45B 48 ist eine universelle Lösung für den Schutz von Industrial Ethernet und Power over Ethernet (PoE) Anwendungen. Mit einer Nennspannung von 48 V und einem Nennstrom von 1 A ist dieser Ableiter für strukturierte Verkabelungen nach Klasse D bis 100 MHz konzipiert. Er schützt alle Adernpaare durch leistungsstarke Gasentladungsableiter und ist gemäß den Normen IEC 61643-21 und UL 497B geprüft. Der Ableiter ist für die Montage auf einer 35 mm Hutschiene geeignet und bietet einen Schutzpegel von bis zu 900 V für Pa-Pa-Verbindungen. Mit einem Betriebstemperaturbereich von -40 °C bis +80 °C ist er ideal für den Einsatz in anspruchsvollen Umgebungen. Vertrauen Sie auf DEHN, um Ihre elektrischen Systeme sicher zu schützen.

Produktinfos

Nennspannung (UN): 48 V
Höchste Dauerspannung DC (Uc): 48 V
Höchste Dauerspannung AC (Uc): 34 V
Höchste Dauerspannung DC Pa-Pa (PoE) (Uc): 57 V
Nennstrom (IL): 1 A
D1 Blitzstoßstrom (10/350 µs) pro Ader (Iimp): 0,5 kA
C2 Nennableitstoßstrom (8/20 µs) Ad-Ad (In): 1,25 kA
C2 Nennableitstoßstrom (8/20 µs) Ad-PG (In): 2,5 kA
C2 Nennableitstoßstrom (8/20 µs) Ad-PG gesamt (In): 10 kA
C2 Nennableitstoßstrom (8/20 µs) Pa-Pa (PoE) (In): 2,5 kA
Schutzpegel Ad-Ad bei In C2 (UP): ≤ 700 V
Schutzpegel Ad-PG bei In C2 (UP): ≤ 700 V
Schutzpegel Pa-Pa bei In C2 (PoE) (UP): ≤ 900 V
Grenzfrequenz (fG): 100 MHz
Einfügungsdämpfung bei 100 MHz: ≤ 3 dB
Kapazität Ad-Ad (C): ≤ 10 pF
Kapazität Ad-PG (C): ≤ 10 pF
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart: IP 10
Montageart: Hutschiene TH35
Anschluss: RJ45-Buchse / RJ45-Buchse
Belegung: 1/2, 3/6, 4/5, 7/8
Gehäusewerkstoff: Zinkdruckguss
Farbe: blank
Prüfnormen: IEC 61643-21 / EN 61643-21 / UL 497B
Zulassungen: UL, EAC
Gewicht: 96 g
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

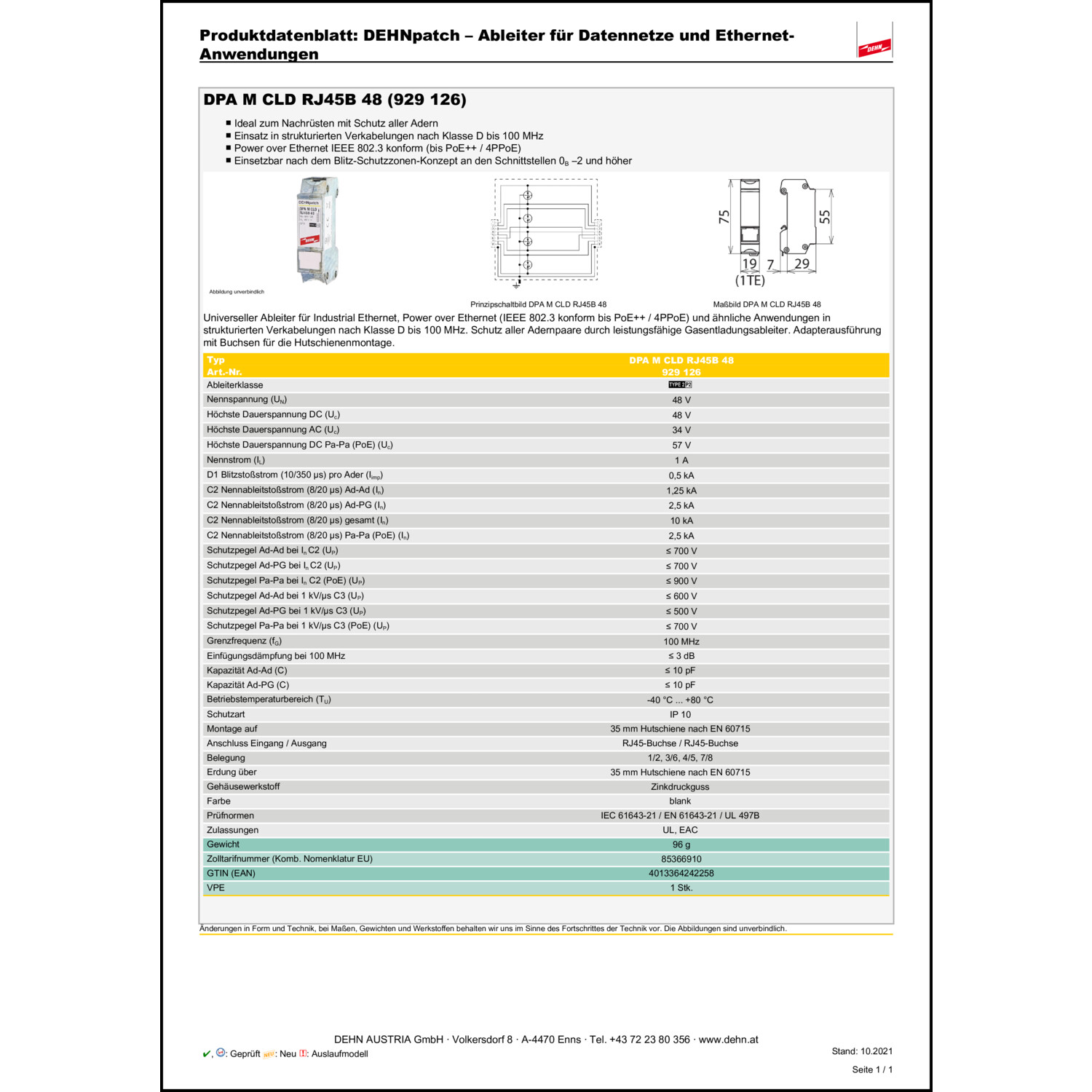

    Katalogseiten

    Produktinfos

    Nennspannung DC: 48|48 V
    Nennlaststrom: 1 A
    Montageart: Hutschiene TH35
    Anschluss 1: RJ45
    Schutzpegel Ader/Ader: 600 V
    Schutzpegel Ader/Erde: 500 V
    Weitere Details
    Höchste Dauerspannung AC: 34 V
    Höchste Dauerspannung DC: 57 V
    Nennableitstoßstrom (8/20): 10 kA
    Grenzfrequenz: 100 MHz
    Blitzstoßstrom (10/350): 0.5
    Anzahl der Leiter (ohne Erde): 8
    Schutzart (IP): IP10

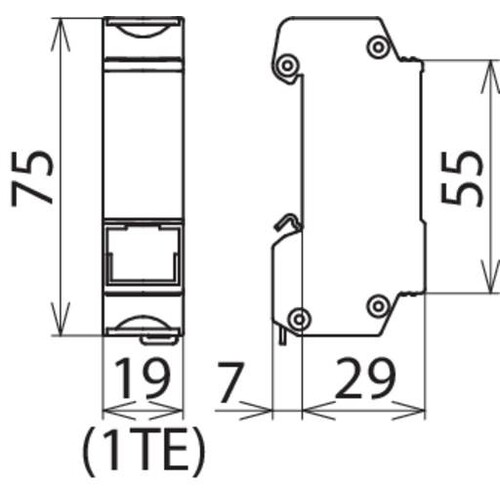

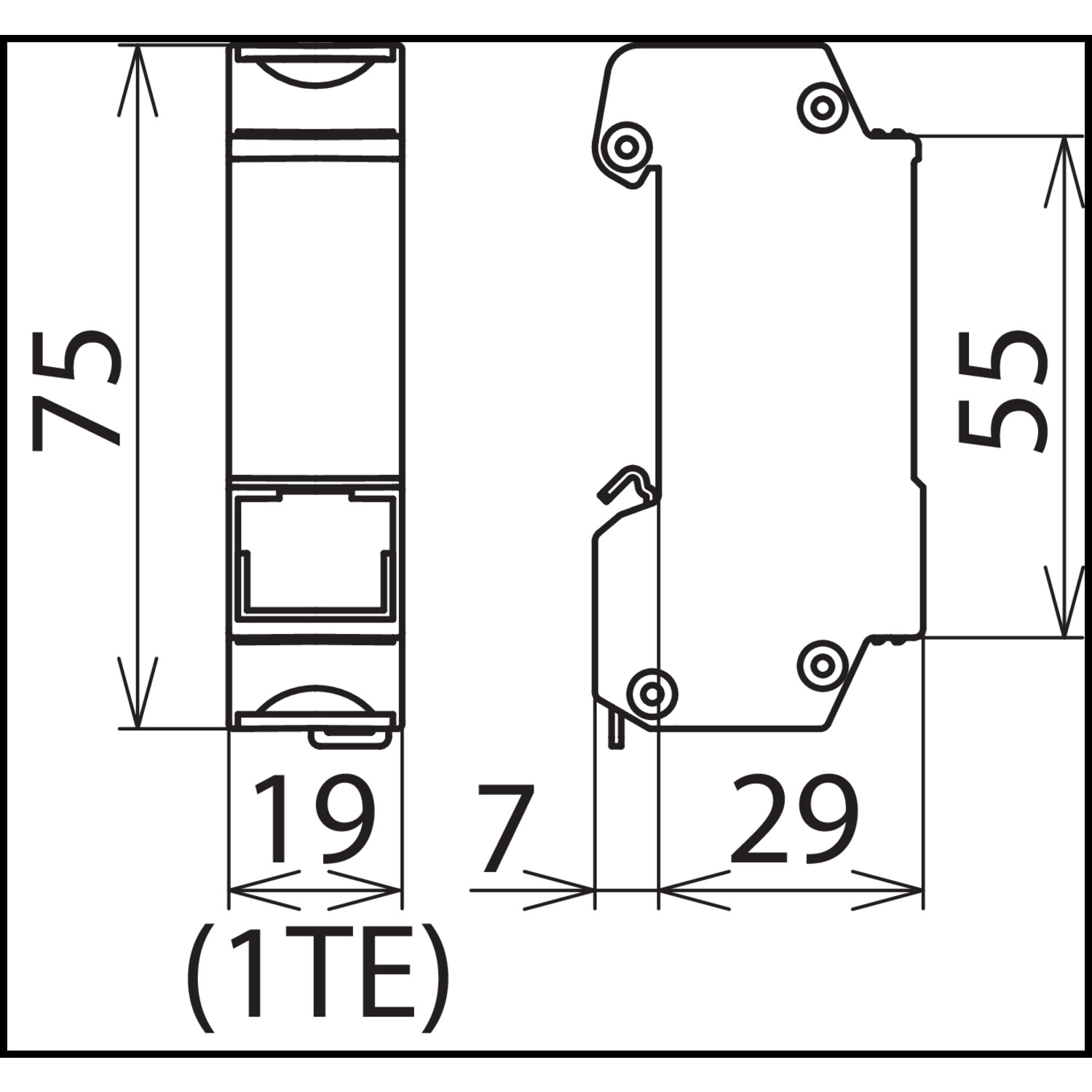

    Baubreite: 19
    Erdung über: Hutschiene
