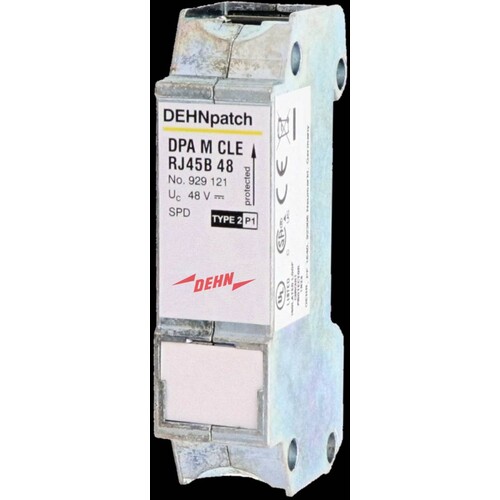

929121 DEHN Überspannungsableiter Dehn Patch M.2 RJ45 CAT. Netzwerk

20169065
4957437
1 Stk
4013364118935
RO
85363010
929121
beantwortete(n) Fragen weitere Varianten

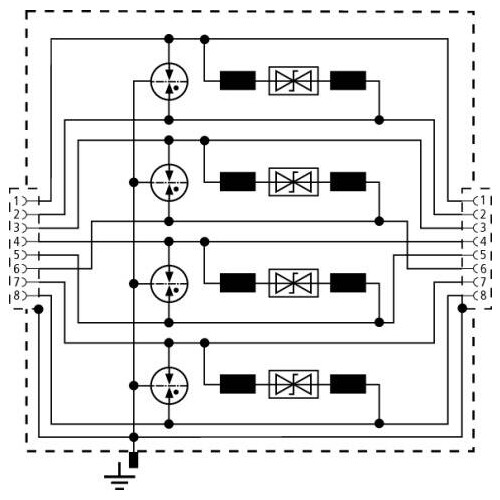

Universeller Ableiter für Industrial Ethernet, Power over Ethernet (IEEE 802.3 konform bis PoE++ / 4PPoE) und ähnliche Anwendungen in strukturierten Verkabelungen nach Klasse E bis 250 MHz. Schutz aller Adernpaare durch leistungsfähige Gasentladungsableiter und je einer abgestimmten Filtermatrix pro Adernpaar. Voll geschirmte Adapterausführung mit Buchsen für die Hutschienenmontage.
Anmerkungen zur LIMMERT-KI

Der DEHN Überspannungsableiter DPA M CLE RJ45B 48 ist ein universeller Ableiter, der speziell für Industrial Ethernet und Power over Ethernet (PoE) Anwendungen konzipiert wurde. Er bietet umfassenden Schutz für alle Adernpaare bis zu einer Frequenz von 250 MHz und ist gemäß den Anforderungen der Klasse E ausgelegt. Mit einer Nennspannung von 48 V und einem maximalen Betriebsspannungswert von 48 V d.c. gewährleistet er eine zuverlässige Leistung. Der Ableiter ist für die Montage auf Hutschienen geeignet und bietet eine robuste Bauweise aus Zinkdruckguss. Mit einem Temperaturbereich von -40 °C bis +80 °C ist er für verschiedene Umgebungen geeignet. Der DPA M CLE RJ45B 48 ist die ideale Lösung für den Schutz von Netzwerkinfrastrukturen gegen Überspannungen und Blitzschläge.

Produktinfos

Nennspannung (UN): 48 V
Max. Betriebsspannung (d.c.) (Uc): 48 V
Max. Betriebsspannung (a.c.) (Uc): 34 V
Max. Betriebsspannung (d.c.) Paar-Paar (PoE) (Uc): 57 V
Nennstrom (IL): 1 A
Blitzstoßstrom (10/350 µs) pro Leitung (Iimp): 0,5 kA
Nennableitstrom (8/20 µs) Leitung-Leitung (In): 150 A
Nennableitstrom (8/20 µs) Leitung-Erde (In): 2,5 kA
Gesamter Nennableitstrom (8/20 µs) Leitung-Erde (In): 10 kA
Nennableitstrom (8/20 µs) Paar-Paar (PoE) (In): 150 A
Spannungsschutzpegel Leitung-Leitung für In C2 (UP): ≤ 180 V
Spannungsschutzpegel Leitung-Erde für In C2 (UP): ≤ 500 V
Spannungsschutzpegel Leitung-Leitung für In C2 (PoE) (UP): ≤ 600 V
Abschneidefrequenz (fG): 250 MHz
Einfügedämpfung bei 250 MHz: ≤ 3 dB
Kapazität Leitung-Leitung (C): ≤ 30 pF
Kapazität Leitung-Erde (C): ≤ 25 pF
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart: IP 10
Montage: Hutschiene TH35
Anschluss (Ein-/Ausgang): RJ45 Buchse / RJ45 Buchse
Pinning: 1/2, 3/6, 4/5, 7/8
Gehäusematerial: Zinkdruckguss
Farbe: bare surface
Gewicht: 109 g

DEHNpatch

  • Nennspannung: 48V
  • Höchste Dauerspannung DC: 48V
  • Höchste Dauerspannung AC: 34V
  • Nennstrom: 1A
  • Grenzfrequenz: 250 MHz
  • Schutzart: IP10
  • Montage auf: 35mm Hutschiene nach EN 60715
  • Gehäusewerkstoff: Zinkdruckguss
  • Farbe: blank
  • Gewicht: 109g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Nennspannung DC: 48|48 V
Nennlaststrom: 1 A
Montageart: Hutschiene TH35
Anschluss 1: RJ45
Schutzpegel Ader/Ader: 180 V
Schutzpegel Ader/Erde: 500 V
Weitere Details
Höchste Dauerspannung AC: 34 V
Höchste Dauerspannung DC: 48 V
Nennableitstoßstrom (8/20): 10 kA
Grenzfrequenz: 250 MHz
Blitzstoßstrom (10/350): 0.5
Anzahl der Leiter (ohne Erde): 8
Schutzart (IP): IP10

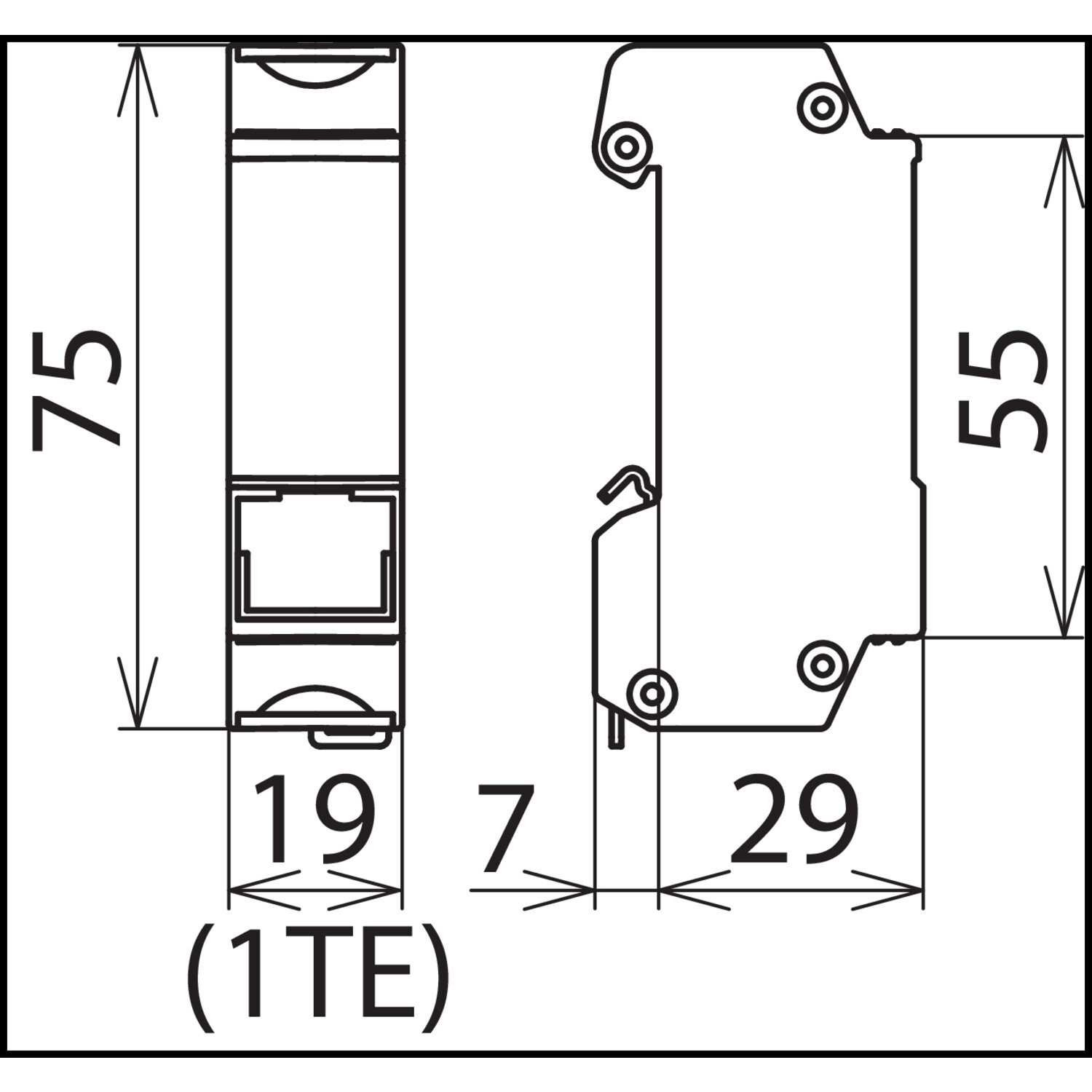

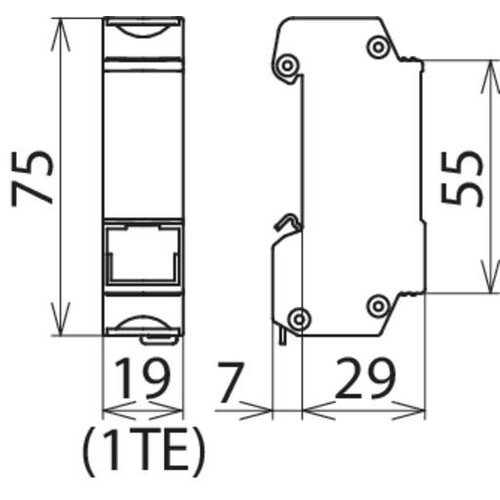

Baubreite: 19
Erdung über: Hutschiene
