924017 DEHN Überspannungsableiter für D-SUB-Anschluss 9-polig

21249565
1187682
1 Stk
4013364045934
DE
85363010
924017
beantwortete(n) Fragen weitere Varianten

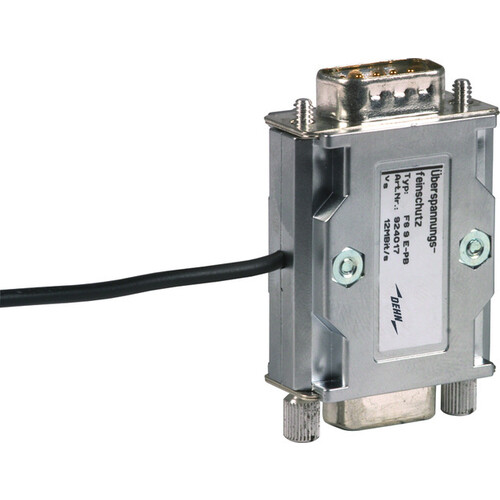

Überspannungsableiter für Profibus-DP. Ausführung mit D-SUB 9-polig, Pin 6 ohne Schutz durchgeführt für Programmierschnittstelle.
Anmerkungen zur LIMMERT-KI

Der DEHN Überspannungsableiter FS 9E PB 6 ist speziell für die Anwendung im Profibus-DP konzipiert und bietet einen 9-poligen D-SUB-Anschluss. Mit einer Nennspannung von 6 V und einer maximalen Dauerspannung von 7 V schützt er empfindliche Geräte vor Überspannungen. Der Überspannungsableiter hat einen Nennentladungsstrom von 0,2 kA zwischen Ader und Ader sowie zwischen Ader und Signalground und 0,4 kA zwischen Signalground und Protectiveground. Die Schutzart IP 40 und der Betriebstemperaturbereich von -40 °C bis +80 °C gewährleisten eine zuverlässige Leistung in verschiedenen Umgebungen. Die kompakte Bauweise und die einfache Montage machen ihn zu einer idealen Wahl für industrielle Anwendungen. Der FS 9E PB 6 ist ein unverzichtbares Element für die Sicherheit Ihrer elektrischen Systeme.

Produktinfos

Nennspannung (UN): 6 V
Max. Dauerspannung (Uc): 7 V
Nennentladungsstrom (8/20 µs) Ader-Ader (In): 0,2 kA
Nennentladungsstrom (8/20 µs) Ader-SG (In): 0,2 kA
Nennentladungsstrom (8/20 µs) SG-PG (In): 0,4 kA
Schutzpegel Ader-Ader für In C1 (Up): ≤ 32 V
Schutzpegel Ader-SG für In C1 (Up): ≤ 32 V
Schutzpegel SG-PG für In C1 (Up): ≤ 25 V
Schutzpegel Ader-Ader bei 1 kV/µs C3 (UC): ≤ 25 V
Schutzpegel Ader-SG bei 1 kV/µs C3 (Up): ≤ 25 V
Schutzpegel SG-PG bei 1 kV/µs C3 (Up): ≤ 18 V
Abschneidefrequenz (fG): 90 MHz
Kapazität Ader-Ader (C): 25 pF
Kapazität Ader-SG (C): 35 pF
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart: IP 40
Anschluss: D-Sub 9-polig

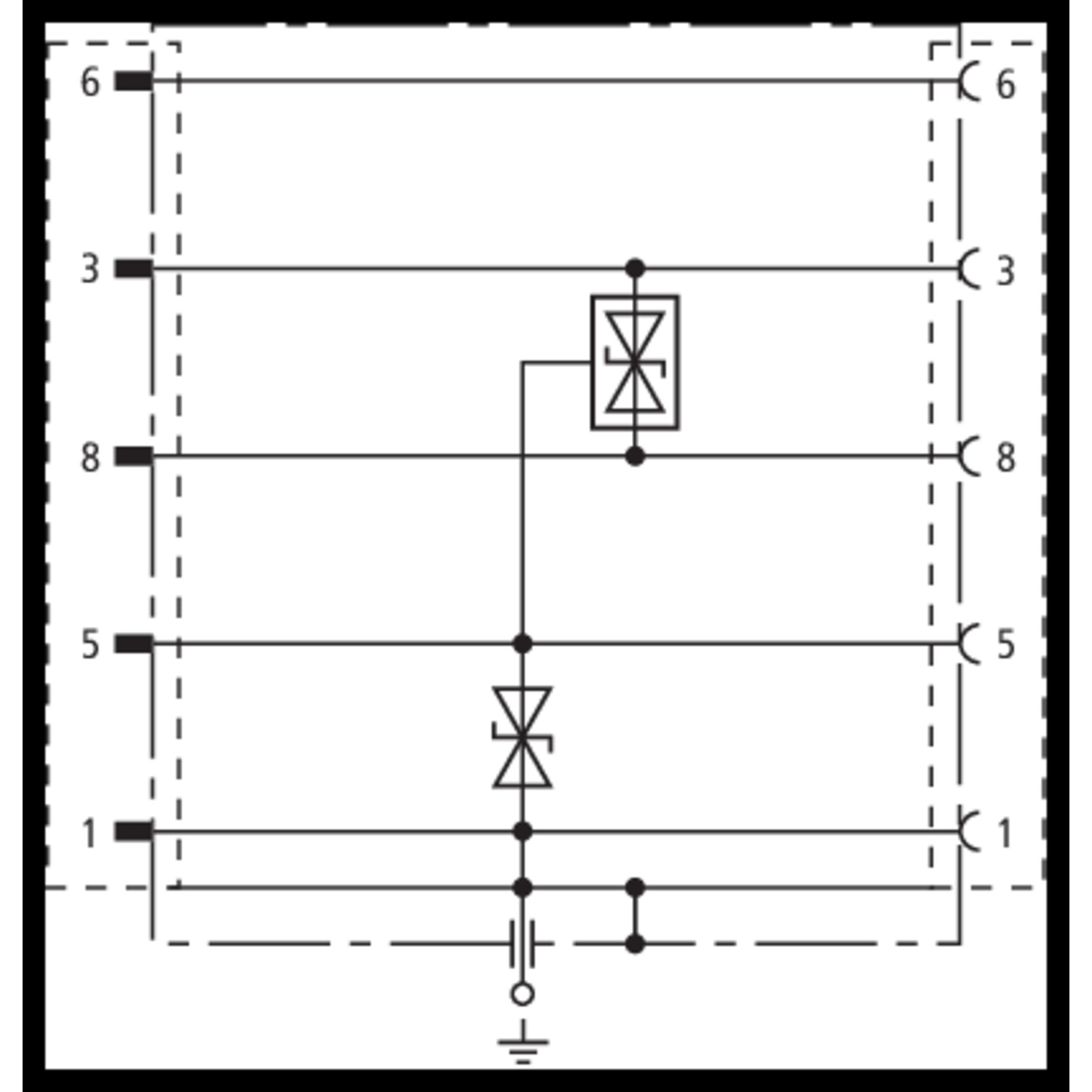

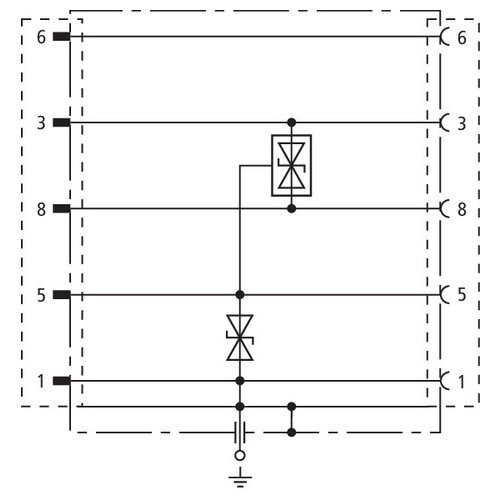

Pinbelegung: 3/8, SG: 5, PG: 1, 6: ungeschützt
Erde: Über Ausgangserdungsleiter (0,75 mm2)
Länge des Anschlusskabels: 300 mm (PG)
Gehäusematerial: Kunststoff, metallisiert
Farbe: silber
Gewicht: 30 g

FS / USD

  • Nennspannung: 6V
  • Höchste Dauerspannung: 7V DC
  • Schutzart: IP40
  • Montage auf: SUB-D
  • Erdung über: Herausgeführte Erdungsleitung 0,75 mm²
  • Gehäusewerkstoff: Kunststoff, metallisiert
  • Länge Erdungsleitung: 300 mm
  • Farbe: silber
  • Gewicht: 30g
Preisanzeige nur nach Anmeldung
B

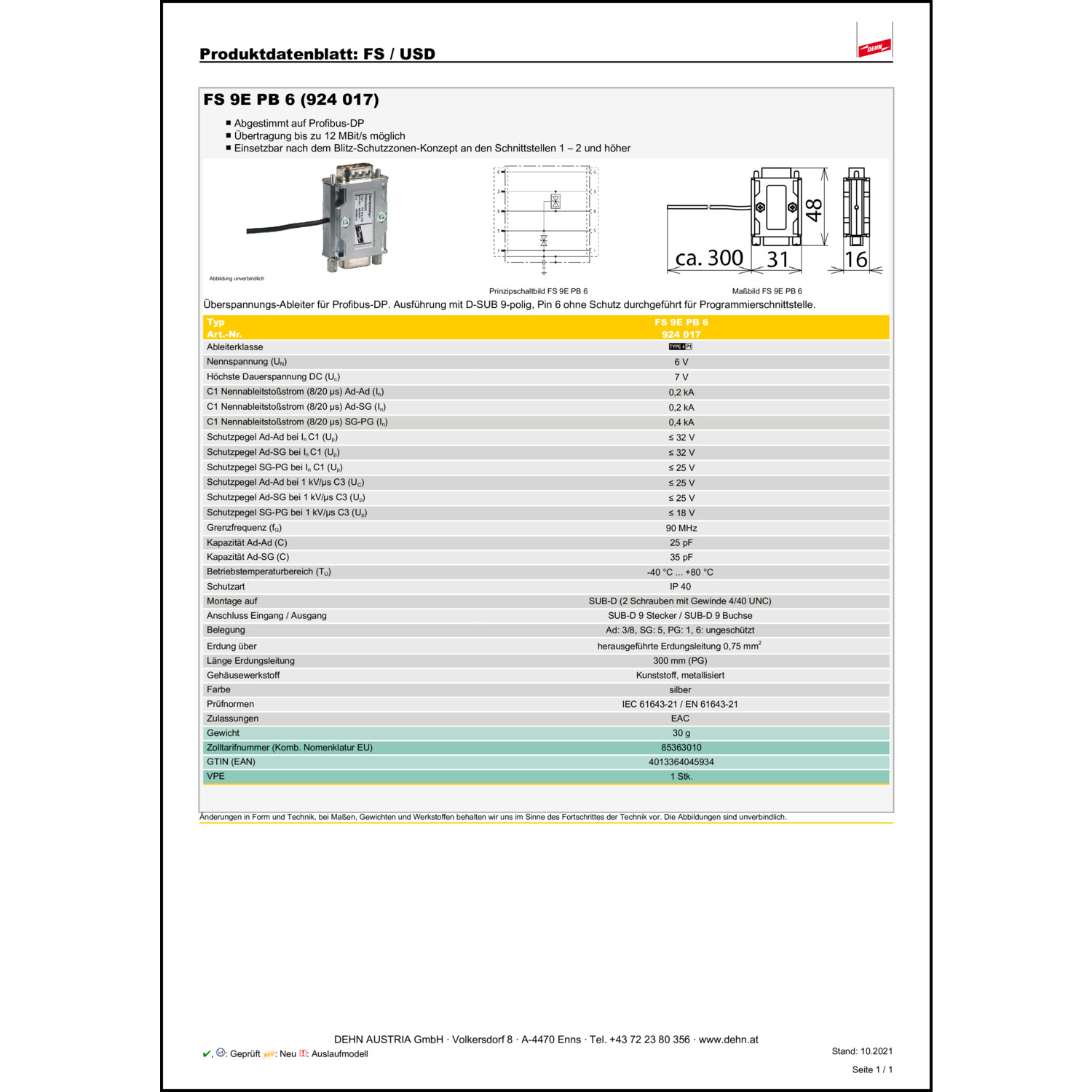

Katalogseiten

Produktinfos

Nennspannung DC: 6|6 V
Montageart: sonstige
Anschluss 1: D-Sub 9-polig
Schutzpegel Ader/Ader: 25 V
Schutzpegel Ader/Signalground: 25 V
Schutzpegel Signalground/Protectiveground: 18 V
Weitere Details
Höchste Dauerspannung DC: 7 V
Nennableitstoßstrom (8/20): 0.4 kA
Grenzfrequenz: 90 MHz
Anzahl der Leiter (ohne Erde): 5
Schutzart (IP): IP40

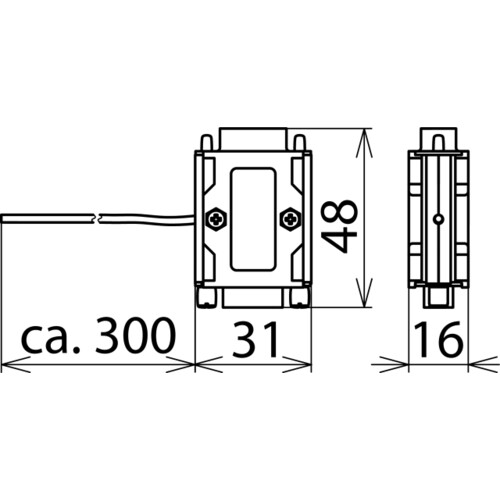

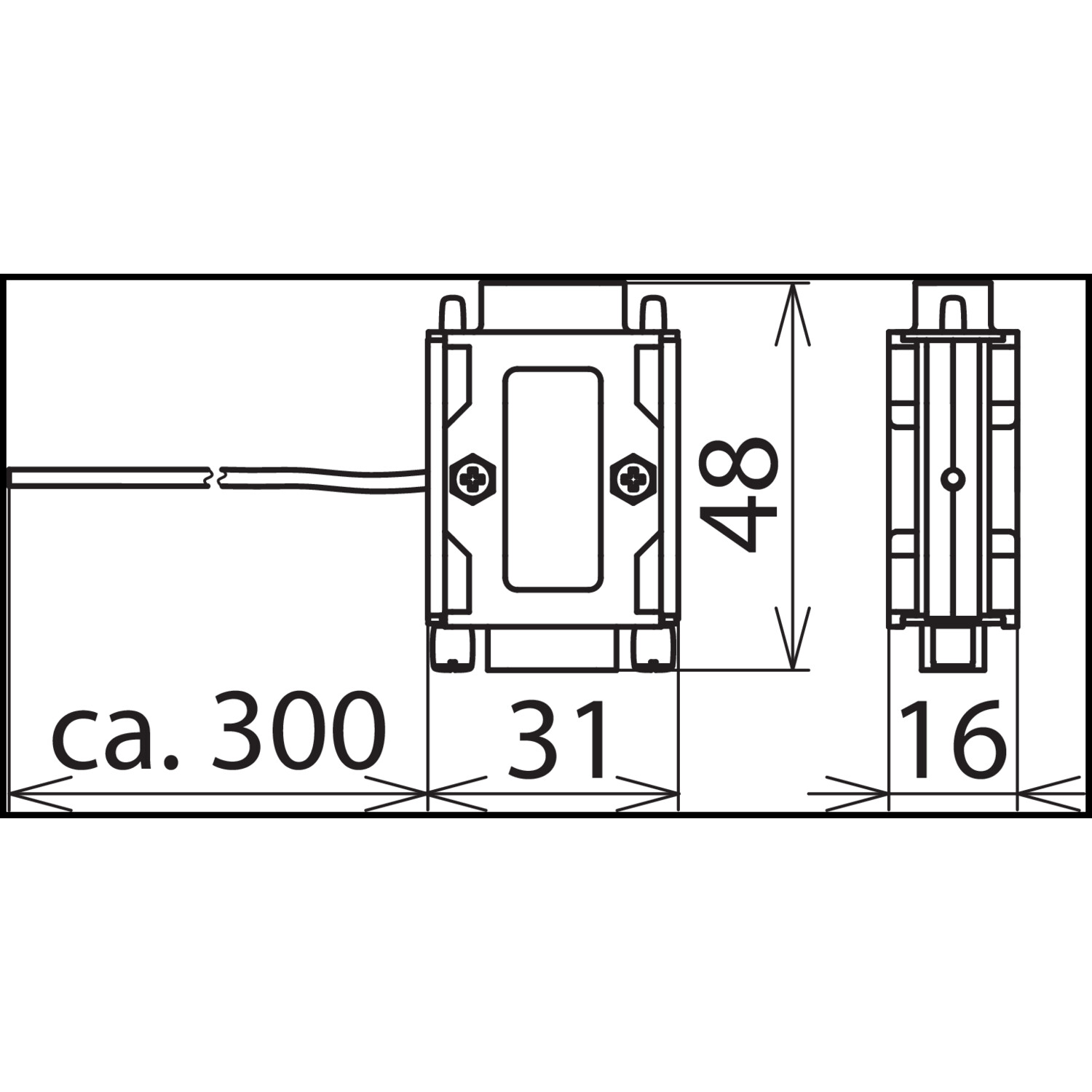

Baubreite: 31
Erdung über: separater Leiter
