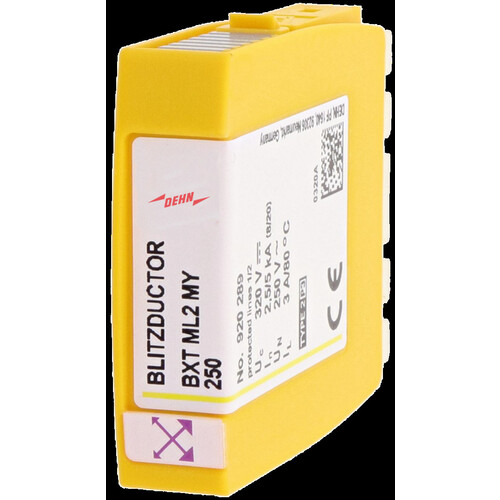

920289 Dehn Überspannungsableiter-Modul

22900122
2528215
1 Stk
4013364135840
DE
85363010
920289
beantwortete(n) Fragen weitere Varianten

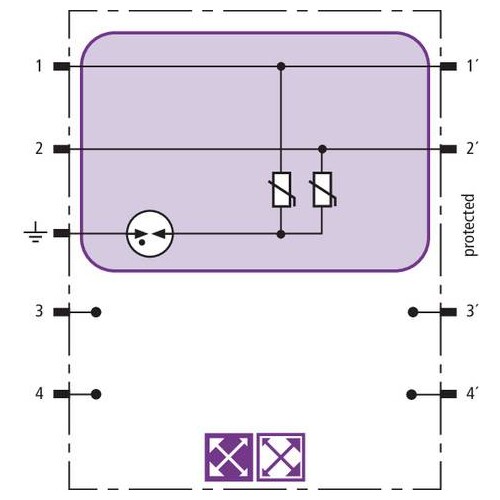

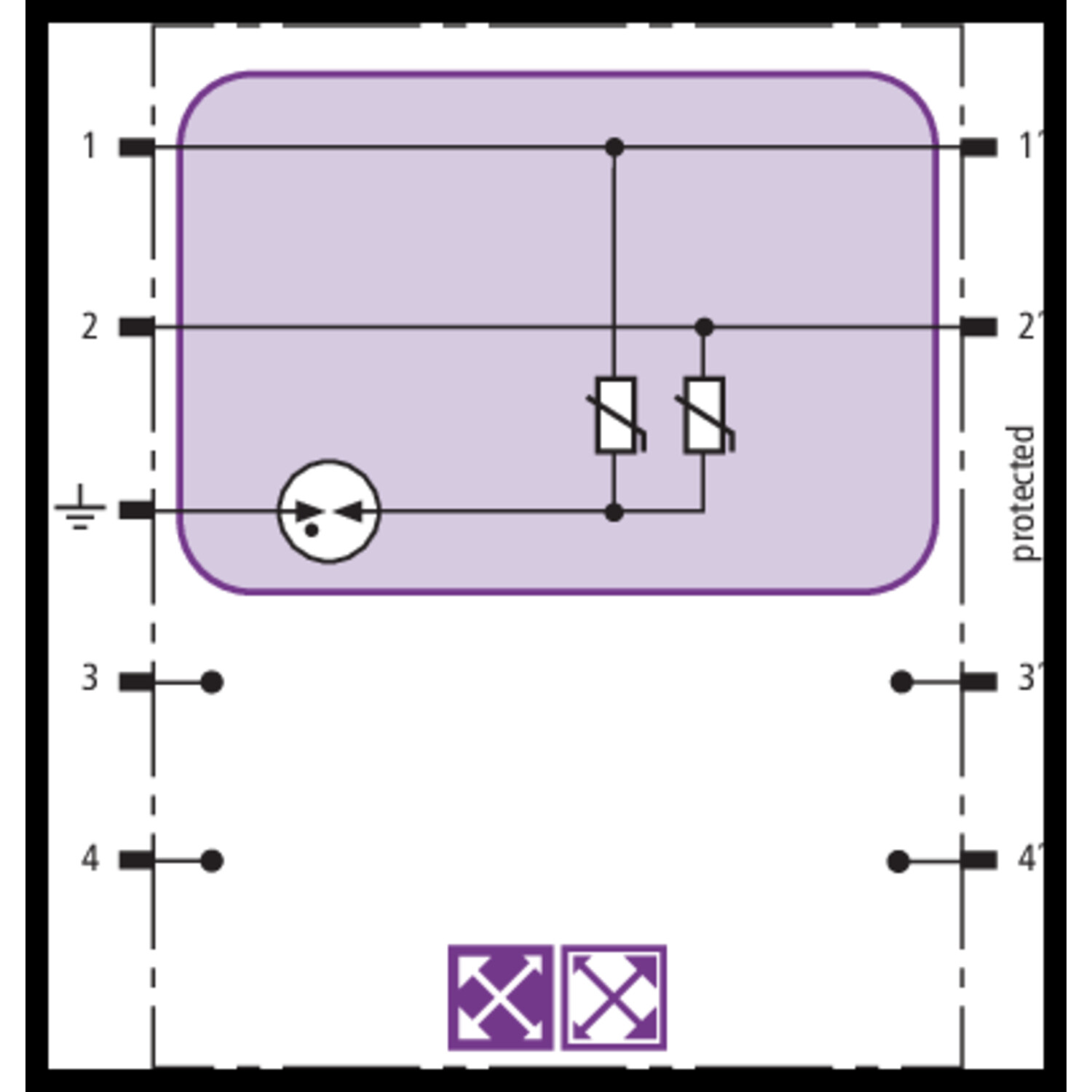

Platzsparendes Überspannungsableiter-Modul mit LifeCheck zum Schutz von 2 Adern mehradriger Signalschnittstellen bis zu 250 V AC. LifeCheck erkennt thermische oder elektrische Überlastzustände nach denen der Ableiter auszutauschen ist. Die Anzeige erfolgt berührungslos mittels DEHNrecord LC / SCM / MCM.
Anmerkungen zur LIMMERT-KI

Das Dehn Überspannungsableiter-Modul BXT ML2 MY 250 bietet effektiven Schutz für mehradrige Signalschnittstellen bis zu 250 V AC. Ausgestattet mit der innovativen LifeCheck-Funktion, erkennt das Modul thermische oder elektrische Überlastungen und zeigt den Austauschbedarf berührungslos über den DEHNrecord LC / SCM / MCM an. Mit einer Nennspannung von 250 V und einer maximalen Dauerbetriebsspannung von 620 V (d.c.) ist es ideal für den Einsatz in anspruchsvollen Umgebungen. Das Modul hat einen Schutzgrad von IP 20 und ist für Temperaturen von -40 °C bis +80 °C geeignet. Die kompakte Bauweise und das Gehäuse aus Polyamid PA 6.6 in Gelb machen es zu einer praktischen Lösung für moderne Installationen. Es erfüllt die Teststandards IEC 61643-21 und EN 61643-21 und ist bis SIL3 klassifiziert, was höchste Sicherheitsstandards garantiert.

Produktinfos

Nennspannung (UN): 250 V
Max. Dauerbetriebsspannung (d.c.) Linie-Linie (UC): 620 V
Max. Dauerbetriebsspannung (d.c.) Linie-PG (UC): 320 V
Max. Dauerbetriebsspannung (a.c.) Linie-Linie (UC): 500 V
Max. Dauerbetriebsspannung (a.c.) Linie-PG (UC): 250 V
Nennstrom bei 80 °C (IL): 3,0 A
C2 Gesamtnennableitstrom (8/20 µs) (In): 5 kA
C2 Nennableitstrom (8/20 µs) pro Leitung (In): 2,5 kA
Spannungsschutzpegel Linie-Linie bei 1 kV/µs C3 (Up): ≤ 1100 V
Spannungsschutzpegel Linie-PG bei 1 kV/µs C3 (Up): ≤ 1200 V
Abschneidefrequenz Linie-Linie (fG): 20,0 MHz
Kapazität Linie-Linie (C): ≤ 300 pF
Kapazität Linie-PG (C): ≤ 16 pF
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart (mit eingestecktem Schutzmodul): IP 20
Geeignet für BXT BAS / BSP BAS 4 Basiselement: Ja
Geerdet über BXT BAS / BSP BAS 4 Basiselement: Ja
Gehäusematerial: Polyamid PA 6.6
Farbe: Gelb
Teststandards: IEC 61643-21 / EN 61643-21
Zulassungen: EAC, SIL
SIL-Klassifikation: bis SIL3
Gewicht: 22 g

BLITZDUCTOR XT

  • Nennspannung: 250V
  • Höchste Dauerspannung: 620V DC / 320V AC
  • Schutzart: IP20
  • Gehäusewerksoff: Polyamid PA 6.6
  • Farbe: gelb
  • Gewicht: 22g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

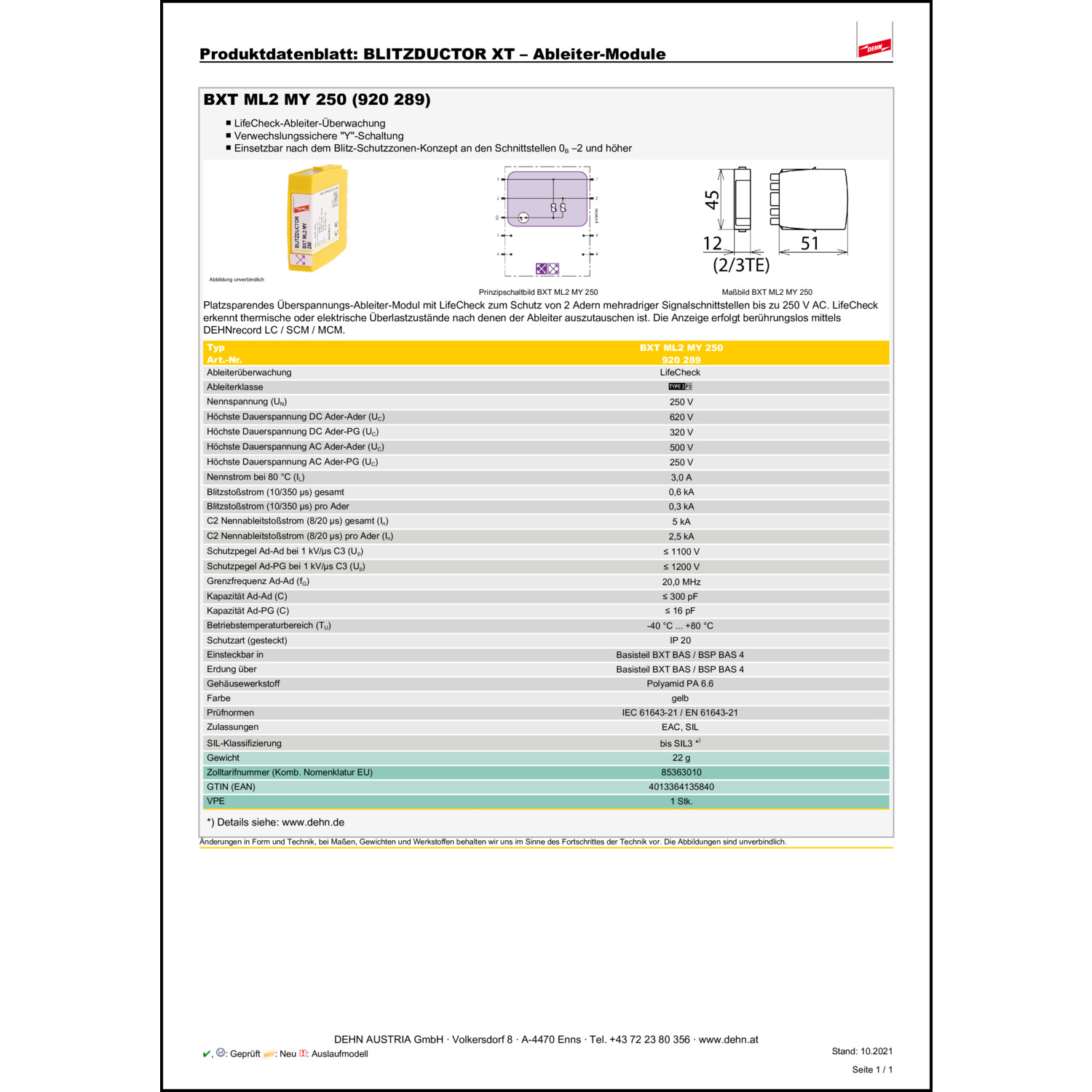

Katalogseiten

Produktinfos

Nennspannung DC: 250|250 V
Nennlaststrom: 3 A
Montageart: auf Basiselement
Schutzpegel Ader/Ader: 1100 V
Schutzpegel Ader/Erde: 1200 V
Weitere Details
Nennableitstoßstrom (8/20): 5 kA
Grenzfrequenz: 20 MHz
Ableiterüberwachung: Ja
Anzahl der Leiter (ohne Erde): 2
Schutzart (IP): IP20
Baubreite: 12
Erdung über: sonstige
