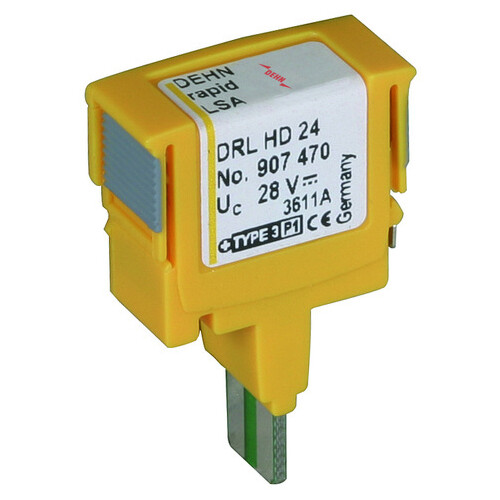

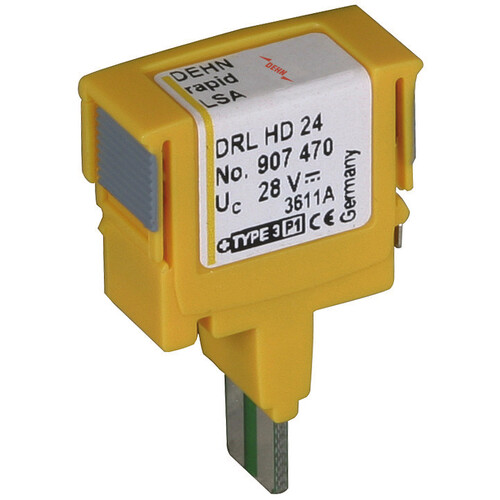

907470 DEHN DRL HD 24 Überspannungs. Ableiter Schutzstecker

20241613
1187532
10 Stk
4013364107663
RO
85363010
907470
beantwortete(n) Fragen weitere Varianten
Schutzstecker 1 DA energetisch koordiniert zu DRL-Steckmagazin als einstufiger Endgeräteschutz für hochfrequente Übertragungen wie G.703 oder ISDN U2m , S2m und S0 . Montage mit EF 10 DRL. Installation nur in Verbindung mit dem DRL-Steckmagazin empfohlen.
Anmerkungen zur LIMMERT-KI

Der DEHN DRL HD 24 Überspannungsableiter ist ein hochentwickelter Schutzstecker, der speziell für hochfrequente Übertragungen wie G.703 oder ISDN U2m, S2m und S0 konzipiert wurde. Mit einer Nennspannung von 24 V und einem Nennstrom von 0,4 A bietet er zuverlässigen Schutz für terminal equipment. Der Ableiter ist energiekoordiniert mit dem DRL Steckmagazin und ermöglicht eine einfache Montage in EF 10 DRL. Der Schutzart IP 20 sorgt dafür, dass der Ableiter in geschützten Umgebungen eingesetzt werden kann. Er ist für Betriebstemperaturen von -40 °C bis +80 °C geeignet und erfüllt die Teststandards IEC 61643-21 und EN 61643-21. Mit einem Gesamt-Blitzstoßstrom von bis zu 5 kA bietet dieser Überspannungsableiter optimalen Schutz gegen Überspannungen.

Produktinfos

Nennspannung (UN): 24 V
Max. Dauerbetriebs-Spannung (d.c.) (UC): 28 V
Max. Dauerbetriebs-Spannung (a.c.) (UC): 19,5 V
Nennstrom (IL): 0,4 A
Gesamt-Blitzstoßstrom (10/350 µs) in Kombination mit DRL 10 B... (Iimp): 5 kA
Blitzstoßstrom (10/350 µs) pro Leitung in Kombination mit DRL 10 B... (Iimp): 2,5 kA
Nennableitstrom (8/20 µs) in Kombination mit DRL 10 B... (In): 10 kA
Nennableitstrom (8/20 µs) pro Leitung in Kombination mit DRL 10 B... (In): 5 kA
Nennableitstrom (8/20 µs) pro Leitung ohne DRL 10 B... (In): 0,5 kA
Spannungsschutzpegel Ader-PG für Iimp D1 in Kombination mit DRL 10 B... (Up): ≤ 500 V
Spannungsschutzpegel Ader-Ader bei 1 kV/µs C3 (Up): ≤ 46 V
Serienwiderstand pro Leitung: 4,7 Ohm
Grenzfrequenz Ader-Ader (fG): 94 MHz
Kapazität Ader-Ader (C): ≤ 22 pF
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart: IP 20
Geeignet für: LSA-Plus Trennblock 2/10 oder DRL 10 B... Steckmagazin
Gehäusematerial: Polyamid PA 6.6
Farbe: Gelb
Teststandards: IEC 61643-21 / EN 61643-21
Zulassungen: EAC
Gewicht: 4 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Nennspannung DC: 24|24 V
Nennlaststrom: 0.4 A
Montageart: LSA-Plus steckbar
Schutzpegel Ader/Ader: 46 V
Weitere Details
Höchste Dauerspannung AC: 19.5 V
Höchste Dauerspannung DC: 28 V
Nennableitstoßstrom (8/20): 10 kA
Grenzfrequenz: 94 MHz
Blitzstoßstrom (10/350): 5
Anzahl der Leiter (ohne Erde): 2
Schutzart (IP): IP20

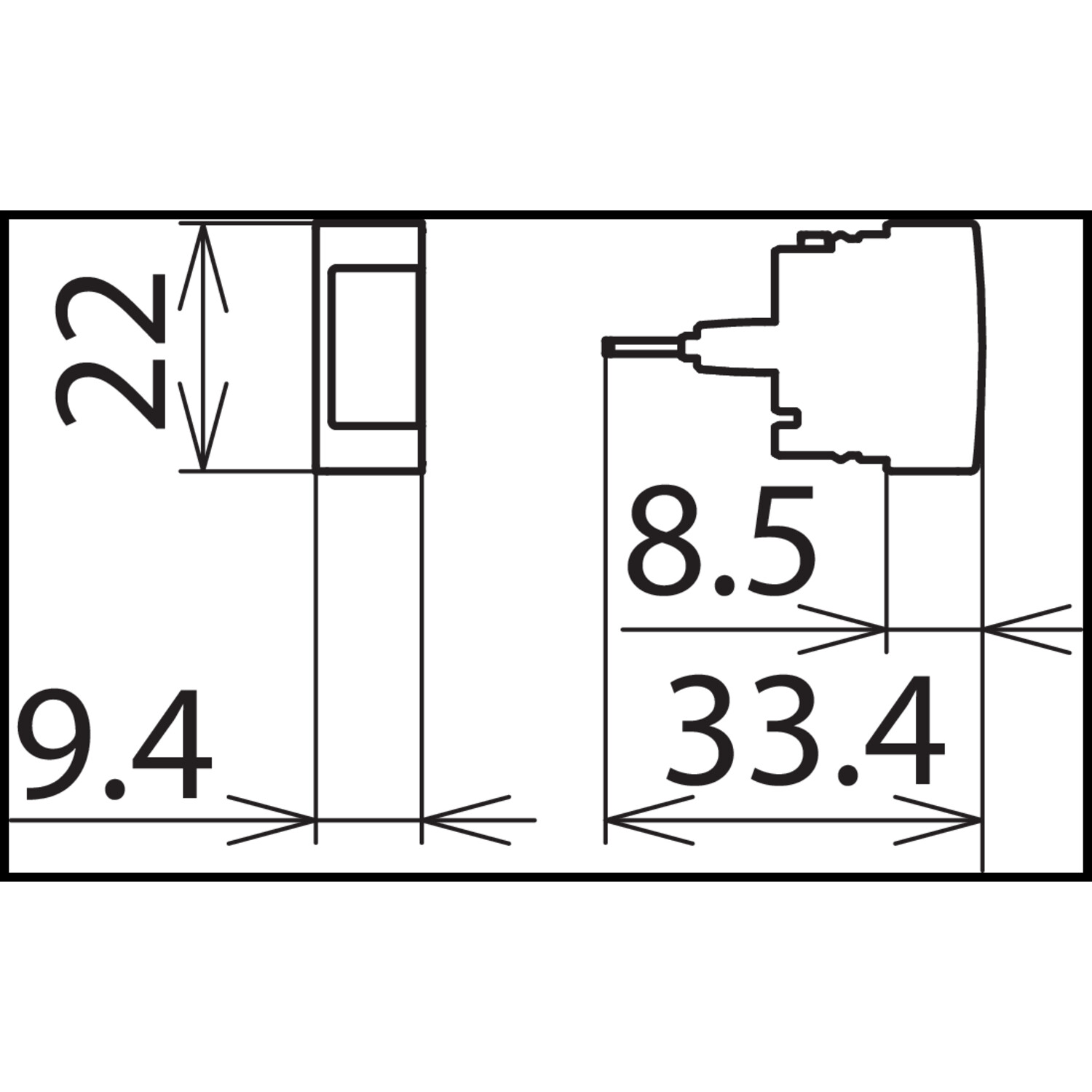

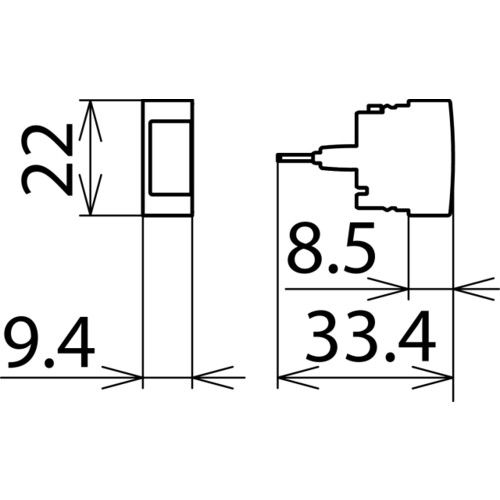

Baubreite: 9.4
Trennmöglichkeit des Signalkreises: Nein
Erdung über: sonstige
