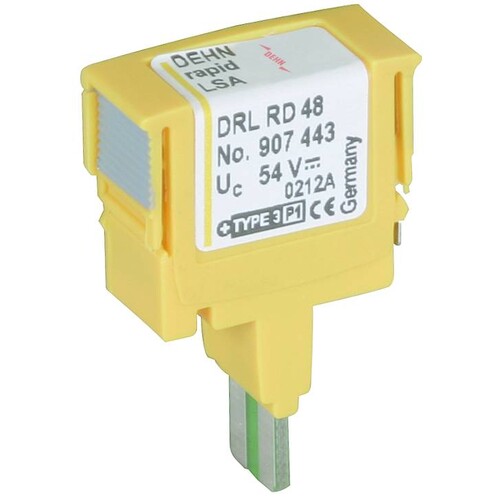

907443 DEHN DRL RD 48 Überspannungsabl. DEHNrapid LSA, für 1 Doppelader Un 48V

21214663
1187529
10 Stk
4013364107717
RO
85363010
907443
beantwortete(n) Fragen weitere Varianten
Schutzstecker 1 DA energetisch koordiniert zu DRL-Steckmagazin als einstufiger Endgeräteschutz. Niedriger Schutzpegel Ader-Ader für erdpotentialfreie Schnittstellen. Montage mit EF 10 DRL. Installation nur in Verbindung mit dem DRL-Steckmagazin empfohlen.
Anmerkungen zur LIMMERT-KI

Der DEHN DRL RD 48 Überspannungsableiter ist ein zuverlässiges Schutzgerät für die Verwendung in Niederspannungsanwendungen. Mit einer Nennspannung von 48 V und einem Nennlaststrom von 0,4 A bietet dieser Überspannungsableiter einen effektiven Schutz für terminale Geräte. Er ist für die Montage in Kombination mit dem DRL-Steckmagazin konzipiert und schützt gegen Blitzstöße mit einem Gesamt-Blitzstoßstrom von bis zu 5 kA. Der Schutzpegel Ader-Ader beträgt ≤ 70 V, was ihn ideal für den Einsatz in erdpotentialfreien Schnittstellen macht. Mit einem Betriebstemperaturbereich von -40 °C bis +80 °C und einem Gehäuse aus Polyamid PA 6.6 ist der DRL RD 48 sowohl robust als auch vielseitig einsetzbar. Die Schutzart IP 20 gewährleistet Sicherheit bei der Installation, während die gelbe Farbe eine einfache Identifizierung ermöglicht.

Produktinfos

Nennspannung (UN): 48 V
Max. Dauerbetriebsspannung (d.c.) (UC): 54 V
Max. Dauerbetriebsspannung (a.c.) (UC): 38 V
Nennlaststrom (IL): 0,4 A
Gesamt-Blitzstoßstrom (10/350 µs) in Kombination mit DRL 10 B... (Iimp): 5 kA
Blitzstoßstrom (10/350 µs) pro Leitung in Kombination mit DRL 10 B... (Iimp): 2,5 kA
Gesamt-Nennableitstrom (8/20 µs) in Kombination mit DRL 10 B... (In): 10 kA
Nennableitstrom (8/20 µs) pro Leitung in Kombination mit DRL 10 B... (In): 5 kA
Nennableitstrom (8/20 µs) pro Leitung ohne DRL 10 B... (In): 0,25 kA
Spannungsschutzpegel Ader-PG für Iimp D1 in Kombination mit DRL 10 B... (Up): ≤ 500 V
Spannungsschutzpegel Ader-Ader bei 1 kV/µs C3 (Up): ≤ 70 V
Serienwiderstand pro Leitung: 4,7 Ohm
Abschneidefrequenz Ader-Ader (fG): 7,8 MHz
Kapazität Ader-Ader (C): ≤ 700 pF
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart: IP 20
Montageart: LSA-Plus steckbar
Gehäusematerial: Polyamid PA 6.6
Farbe: Gelb
Prüfstandards: IEC 61643-21 / EN 61643-21
Zulassungen: EAC
Gewicht: 4 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Nennspannung DC: 48|48 V
Nennlaststrom: 0.4 A
Montageart: LSA-Plus steckbar
Schutzpegel Ader/Ader: 70 V
Weitere Details
Höchste Dauerspannung AC: 38 V
Höchste Dauerspannung DC: 54 V
Nennableitstoßstrom (8/20): 10 kA
Grenzfrequenz: 7.8 MHz
Blitzstoßstrom (10/350): 5
Anzahl der Leiter (ohne Erde): 2
Schutzart (IP): IP20

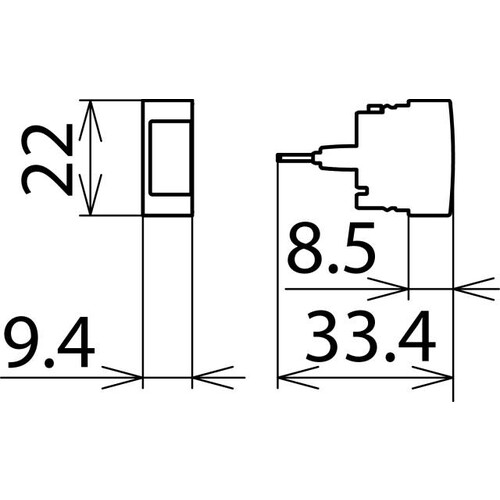

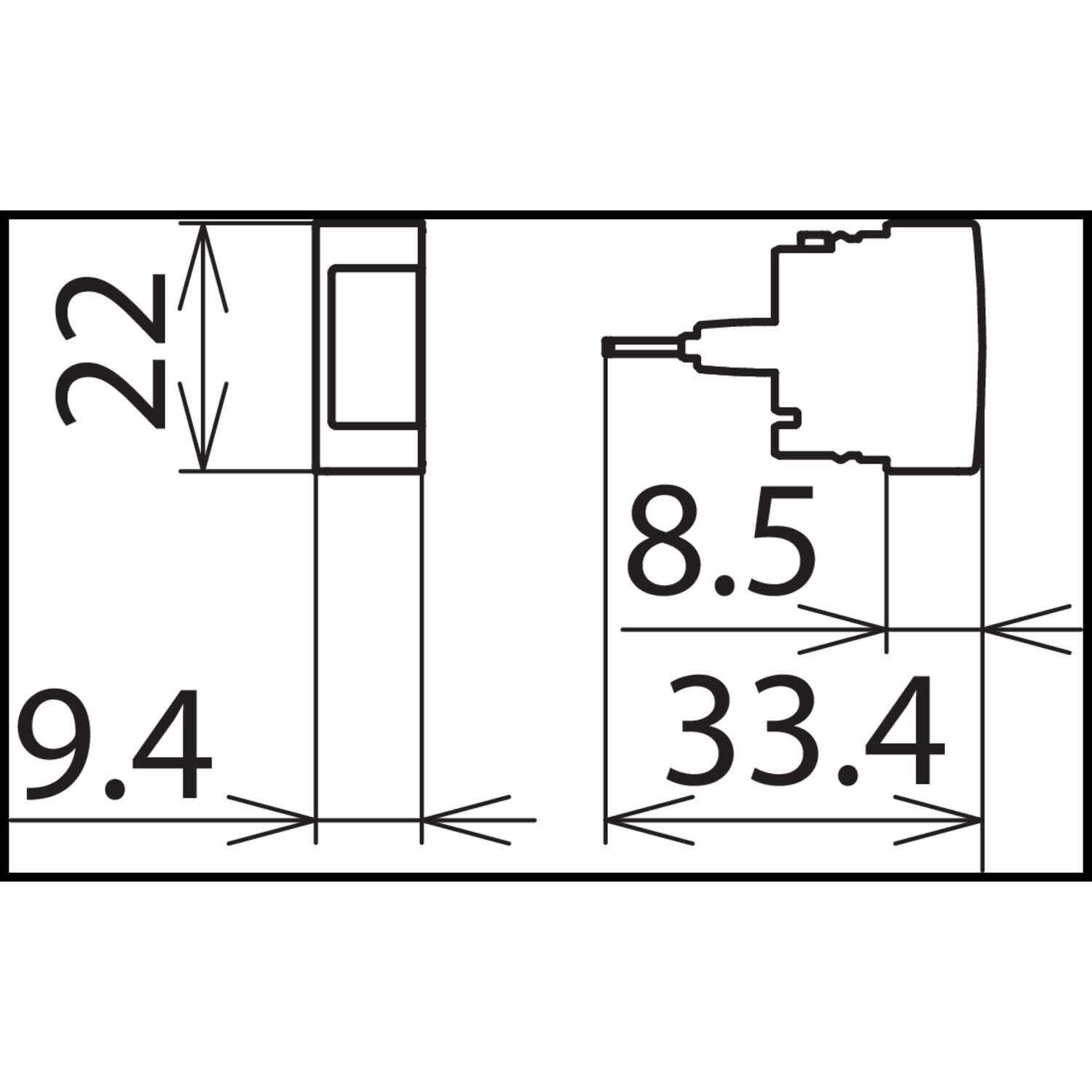

Baubreite: 9.4
Erdung über: sonstige
