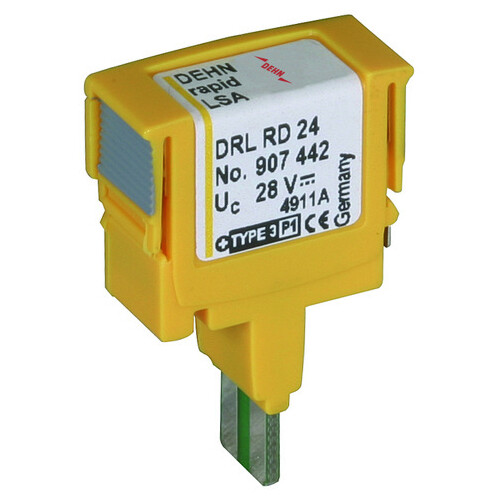

907442 DEHN Überspannungsableiter DEHNrapid LSA Schutzstecker

22667568
1187528
10 Stk
4013364107700
RO
85363010
907442
beantwortete(n) Fragen weitere Varianten

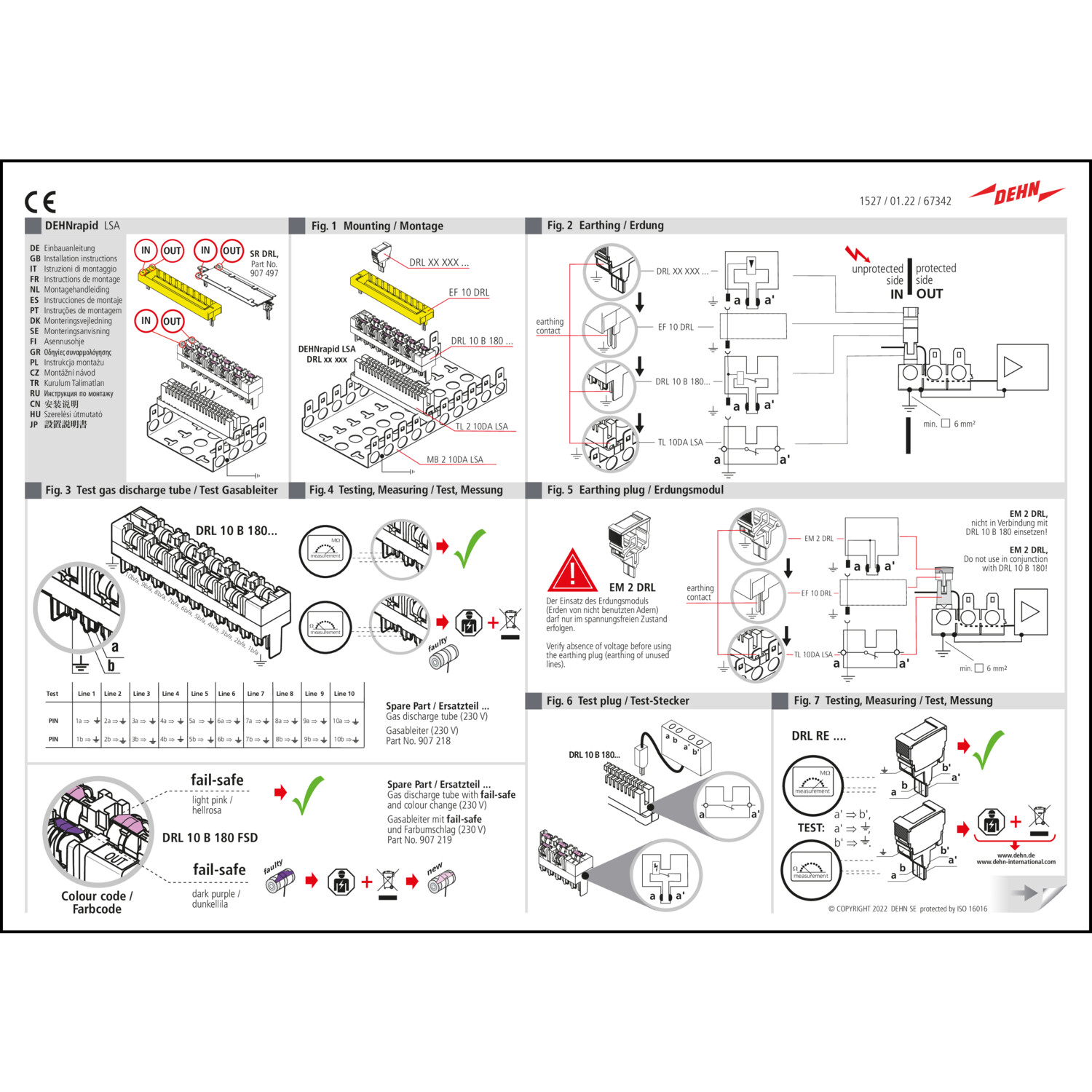

Schutzstecker 1 DA energetisch koordiniert zu DRL-Steckmagazin als einstufiger Endgeräteschutz. Niedriger Schutzpegel Ader-Ader für erdpotentialfreie Schnittstellen. Montage mit EF 10 DRL. Installation nur in Verbindung mit dem DRL-Steckmagazin empfohlen.
Anmerkungen zur LIMMERT-KI

Der DEHN Überspannungsableiter DEHNrapid LSA Schutzstecker (Typ DRL RD 24) ist ein hochqualitativer einstufiger Endgeräteschutz, der speziell für den Einsatz in erdpotentialfreien Schnittstellen konzipiert ist. Mit einer Nennspannung von 24 V und einem Nennstrom von 0,4 A bietet dieser Schutzstecker eine effektive Blitzstromableitung mit einem Gesamtblitzstoßstrom von bis zu 5 kA. Die Schutzart IP 20 gewährleistet eine sichere Nutzung in geschützten Umgebungen. Der Schutzstecker ist kompatibel mit dem DRL-Steckmagazin und eignet sich ideal für die Montage in LSA-Trennleisten. Zudem zeichnet sich der DEHNrapid durch einen weiten Betriebstemperaturbereich von -40 °C bis +80 °C aus, was ihn vielseitig einsetzbar macht. Mit einer Kapazität von ≤ 1,1 nF und einer Serienimpedanz von 2,2 Ohm ist er optimal für den Schutz von empfindlichen Endgeräten geeignet.

Produktinfos

Ableiterklasse: O
Nennspannung (UN): 24 V
Höchste Dauerspannung DC (UC): 28 V
Höchste Dauerspannung AC (UC): 19,5 V
Nennstrom (IL): 0,4 A
Blitzstoßstrom gesamt (10/350 µs): 5 kA
Blitzstoßstrom pro Ader (10/350 µs): 2,5 kA
Nennableitstoßstrom gesamt (8/20 µs): 10 kA
Nennableitstoßstrom pro Ader (8/20 µs): 5 kA
Nennableitstoßstrom ohne DRL (8/20 µs): 0,5 kA
Schutzpegel Ad-PG bei Iimp D1: ≤ 500 V
Schutzpegel Ad-Ad bei 1 kV/µs C3: ≤ 36 V
Serienimpedanz pro Ader: 2,2 Ohm
Grenzfrequenz Ad-Ad (fG): 5,4 MHz
Kapazität Ad-Ad (C): ≤ 1,1 nF
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart (IP): IP 20
Einsteckbar in: LSA-Trennleiste 2/10 oder DRL 10 B ... Steckmagazin
Gehäusewerkstoff: Polyamid PA 6.6
Farbe: gelb
Prüfnormen: IEC 61643-21 / EN 61643-21
Zulassungen: EAC
Gewicht: 3 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Nennspannung DC: 24|24 V
Nennlaststrom: 0.4 A
Montageart: LSA-Plus steckbar
Schutzpegel Ader/Ader: 36 V
Weitere Details
Höchste Dauerspannung AC: 19.5 V
Höchste Dauerspannung DC: 28 V
Nennableitstoßstrom (8/20): 10 kA
Grenzfrequenz: 5.4 MHz
Blitzstoßstrom (10/350): 5
Anzahl der Leiter (ohne Erde): 2
Schutzart (IP): IP20

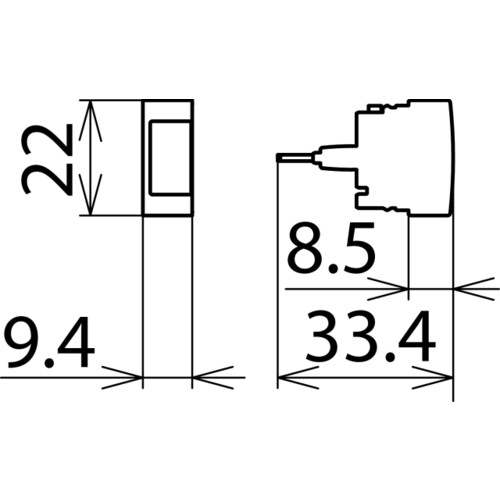

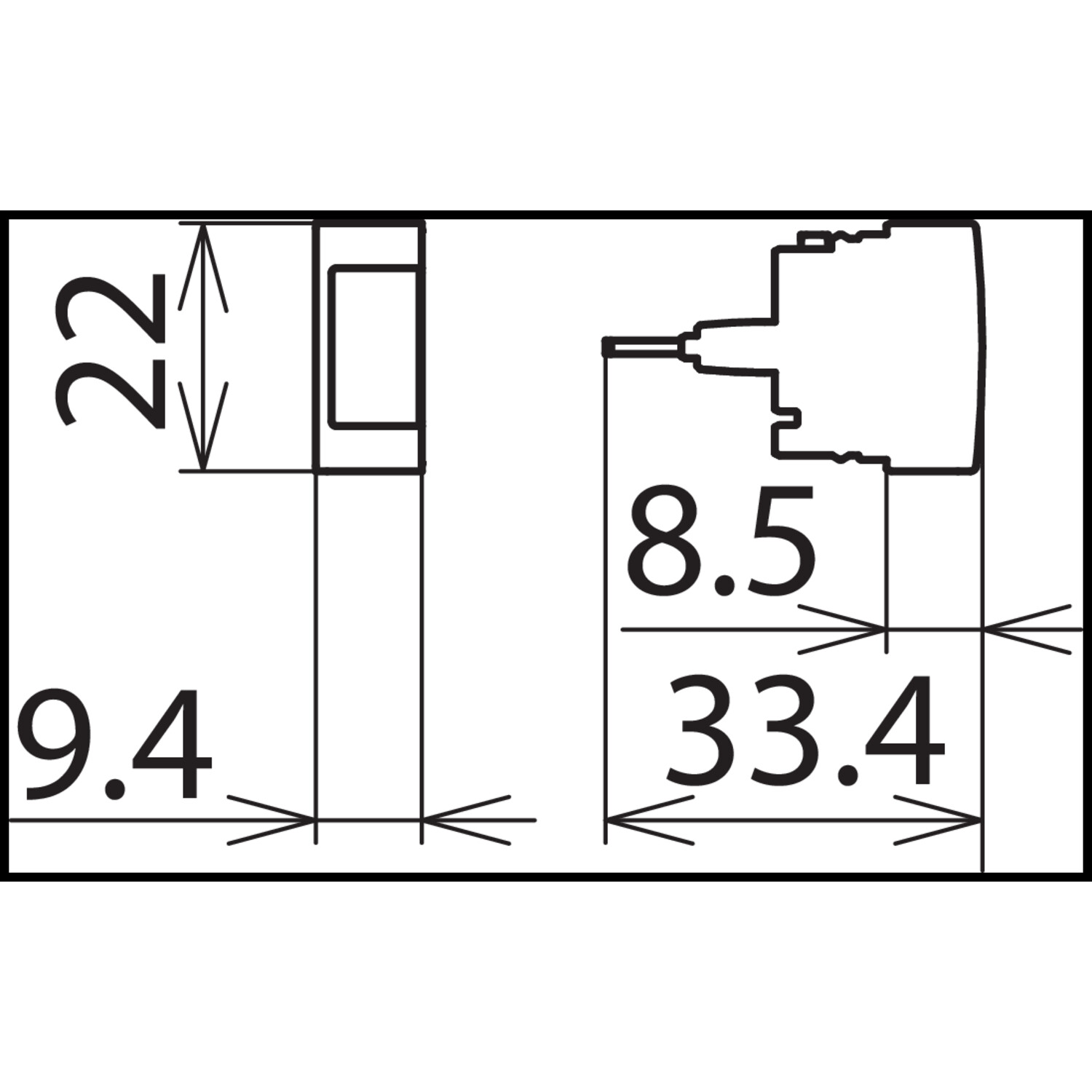

Baubreite: 9.4
Erdung über: sonstige
