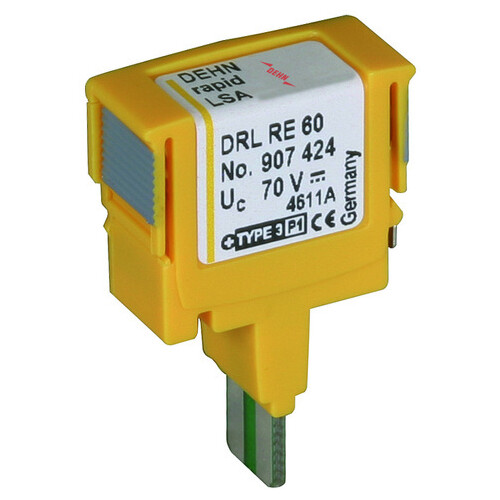

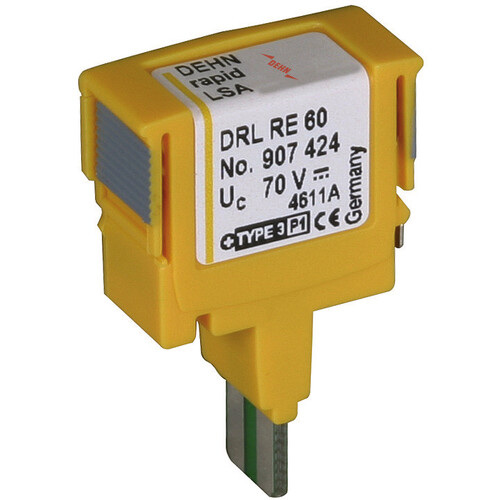

907424 DEHN Überspannungsableiter DEHN- rapid LSA Schutzstecker für 1 Doppelader

22000317
1187496
10 Stk
4013364107649
RO
85363010
907424
beantwortete(n) Fragen weitere Varianten

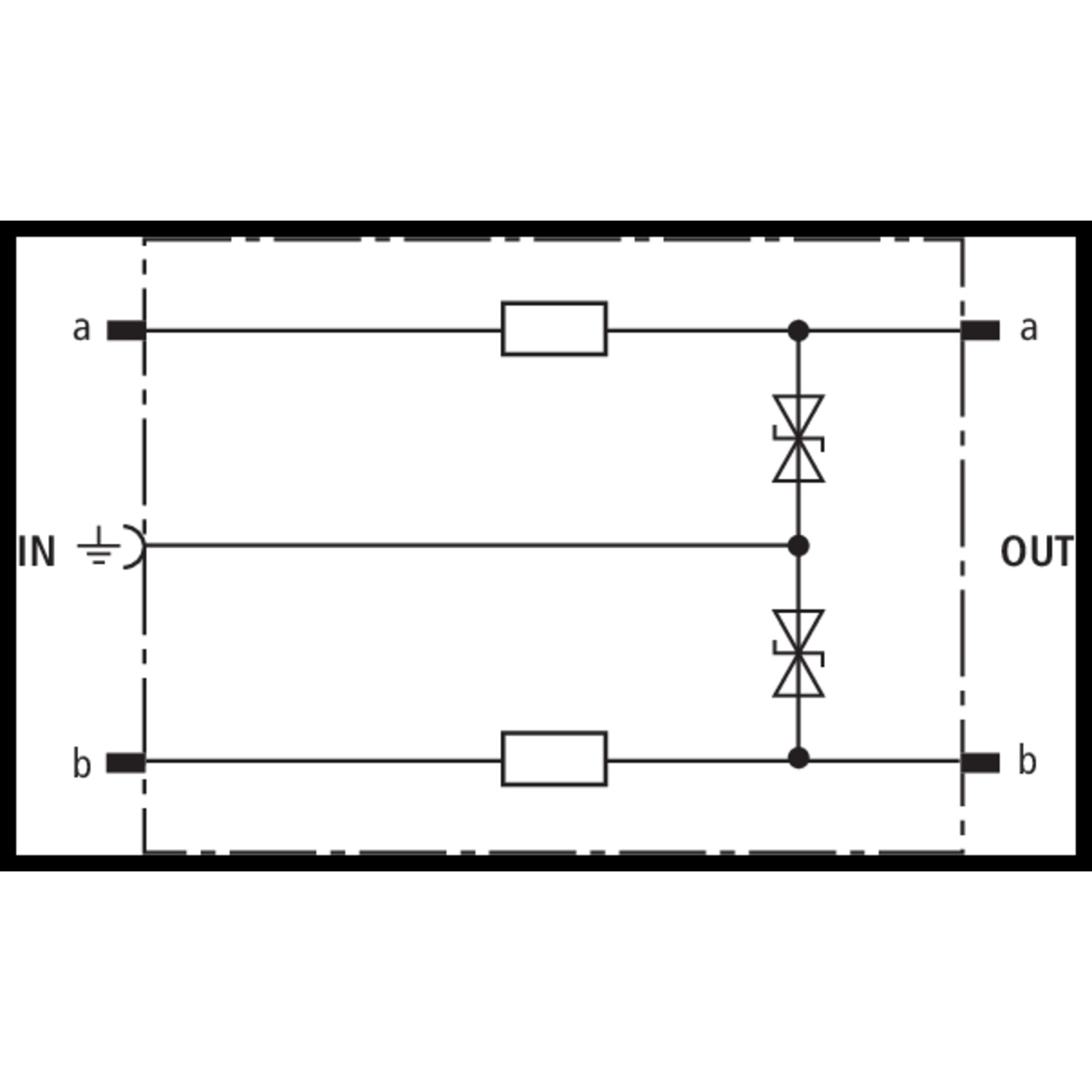

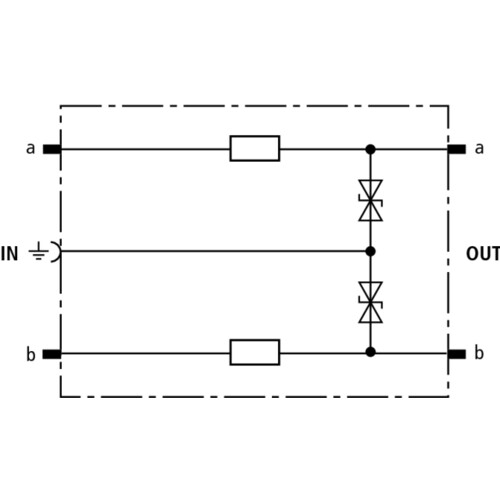

Schutzstecker 1 DA energetisch koordiniert zu DRL-Steckmagazin als einstufiger Endgeräteschutz mit Entkopplungsimpedanzen. Besonders geeignet für Signalkreise mit gemeinsamen Bezugspotential. Erdung über EF 10 DRL. Nur für Trennleisten oder DRL-Steckmagazin.
Anmerkungen zur LIMMERT-KI

Der DEHN Überspannungsableiter DEHN-rapid LSA Schutzstecker für 1 Doppelader ist ein effektiver Schutzmechanismus, der speziell für Signalkreise mit gemeinsamen Bezugspotential entwickelt wurde. Mit einer Nennspannung von 60 V und einem Nennstrom von 0,4 A bietet dieser Schutzstecker zuverlässige Sicherheit an kritischen Schnittstellen. Er ist energetisch koordiniert zu DRL-Steckmagazinen und eignet sich ideal für den Einsatz nach dem Blitz-Schutzzonen-Konzept. Der Schutzstecker überzeugt durch einen hohen Blitzstoßstrom von bis zu 5 kA und Nennableitstoßströmen von 10 kA, was ihn zu einer robusten Lösung für den Endgeräteschutz macht. Mit einem Betriebstemperaturbereich von -40 °C bis +80 °C ist er für verschiedene Umgebungen geeignet. Der Schutzart IP 20 gewährleistet, dass er in geschützten Bereichen eingesetzt werden kann.

Produktinfos

Ableiterklasse: O
Nennspannung (UN): 60 V
Höchste Dauerspannung DC (UC): 70 V
Höchste Dauerspannung AC (UC): 49,5 V
Nennstrom (IL): 0,4 A
D1 Blitzstoßstrom gesamt (Iimp): 5 kA
D1 Blitzstoßstrom pro Ader (Iimp): 2,5 kA
C2 Nennableitstoßstrom gesamt (In): 10 kA
C2 Nennableitstoßstrom pro Ader (In): 5 kA
C1 Nennableitstoßstrom pro Ader (In): 0,25 kA
Schutzpegel Ad-PG bei Iimp D1 (Up): ≤ 115 V
Schutzpegel Ad-Ad bei 1 kV/µs C3 (Up): ≤ 185 V
Schutzpegel Ad-PG bei 1 kV/µs C3 (Up): ≤ 95 V
Serienimpedanz pro Ader: 6,8 Ohm
Grenzfrequenz Ad-PG (fG): 10,5 MHz
Kapazität Ad-Ad (C): ≤ 250 pF
Kapazität Ad-PG (C): ≤ 500 pF
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart (IP): IP 20
Gehäusewerkstoff: Polyamid PA 6.6
Farbe: gelb
Prüfnormen: IEC 61643-21 / EN 61643-21
Zulassungen: EAC
Gewicht: 4 g
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Nennspannung DC: 60|60 V
    Nennlaststrom: 0.4 A
    Montageart: LSA-Plus steckbar
    Schutzpegel Ader/Ader: 185 V
    Schutzpegel Ader/Erde: 95 V
    Weitere Details
    Höchste Dauerspannung AC: 49.5 V
    Höchste Dauerspannung DC: 70 V
    Nennableitstoßstrom (8/20): 10 kA
    Grenzfrequenz: 10.5 MHz
    Blitzstoßstrom (10/350): 5
    Anzahl der Leiter (ohne Erde): 2
    Schutzart (IP): IP20

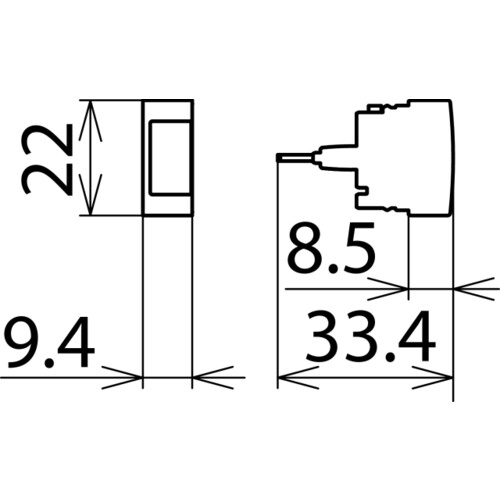

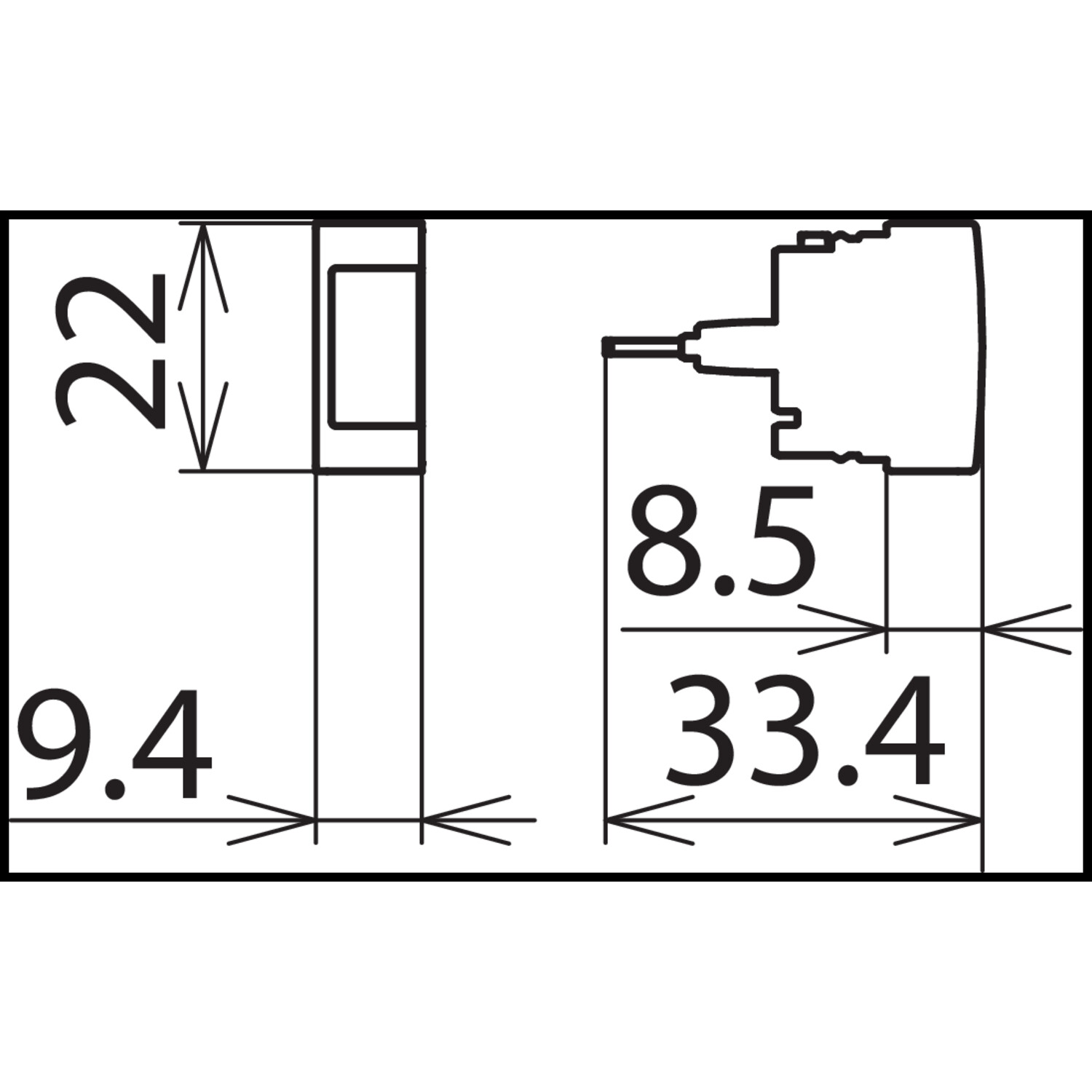

    Baubreite: 9.4
    Erdung über: sonstige
