907423 DEHN Überspannungsableiter f. 1 Doppelader

20147512
1187495
10 Stk
4013364107632
RO
85363010
907423
beantwortete(n) Fragen weitere Varianten

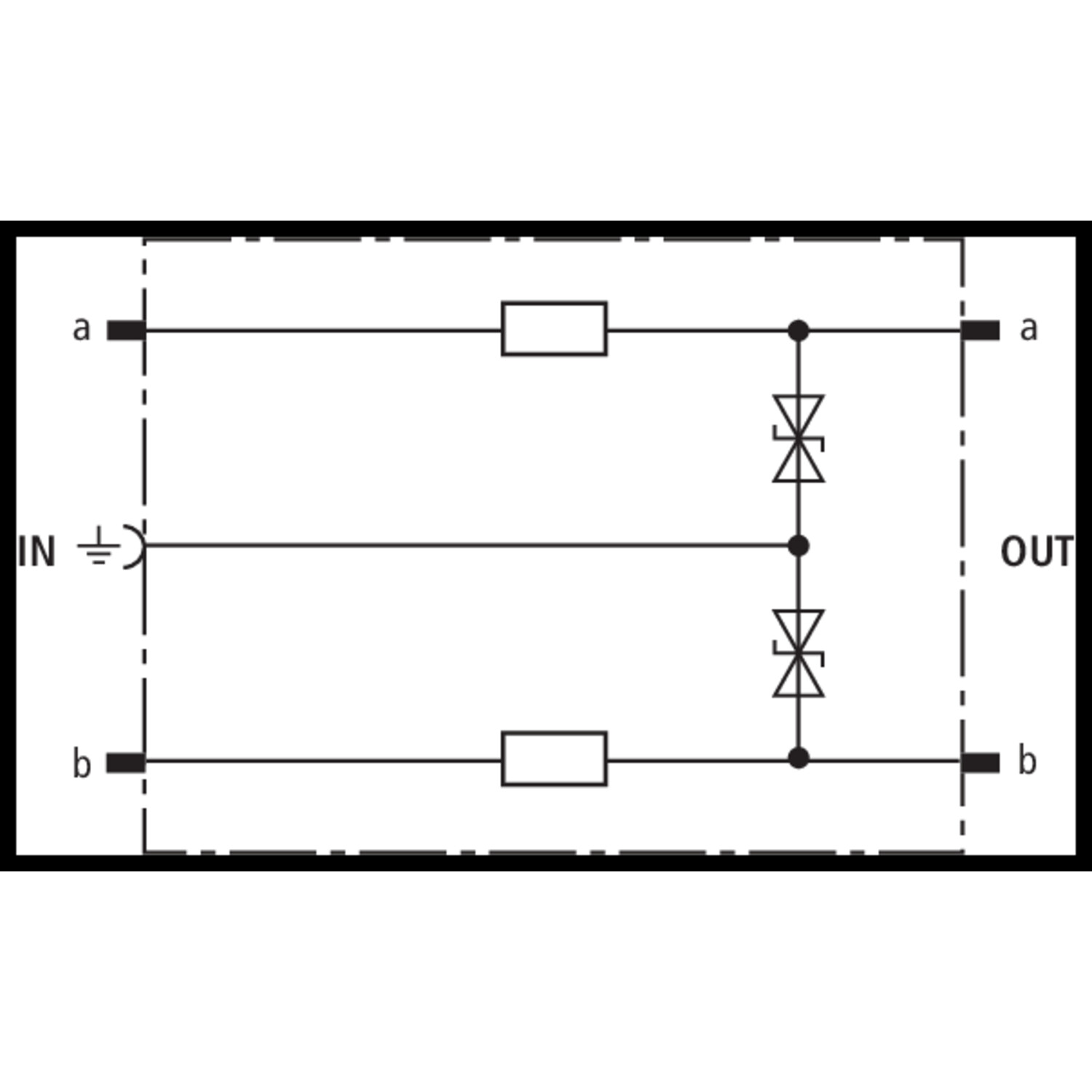

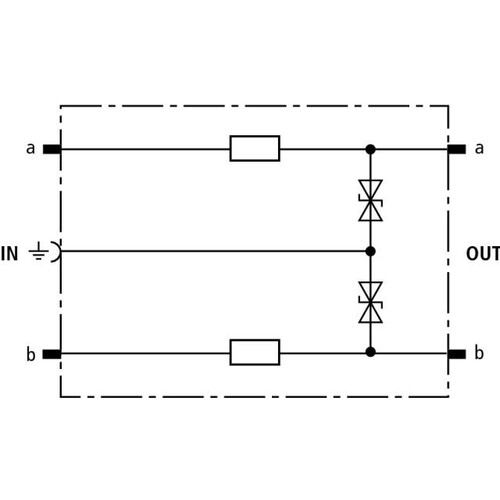

Schutzstecker 1 DA energetisch koordiniert zu DRL-Steckmagazin als einstufiger Endgeräteschutz mit Entkopplungsimpedanzen. Besonders geeignet für Signalkreise mit gemeinsamen Bezugspotential. Erdung über EF 10 DRL. Nur für Trennleisten oder DRL-Steckmagazin.
Anmerkungen zur LIMMERT-KI

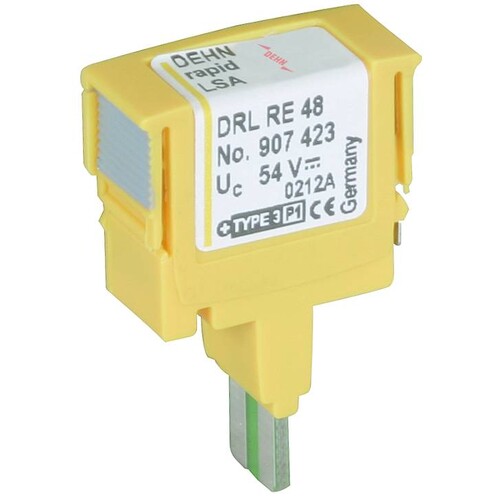

Der DEHN Überspannungsableiter DRL RE 48 bietet effektiven Schutz für Endgeräte mit einer Nennspannung von 48 V. Er ist speziell für den Einsatz in Signalkreisen mit gemeinsamem Bezugspotential konzipiert und bietet eine maximale Dauerbetriebs-Spannung von 54 V (d.c.) und 38 V (a.c.). Mit einem Nennstrom von 0,4 A und einem Gesamt-Blitzstoßstrom von bis zu 5 kA gewährleistet er eine zuverlässige Leistung. Der Überspannungsableiter ist einfach in LSA-Trennleisten zu installieren und bietet Schutzarten von IP 20. Das Gehäuse aus Polyamid PA 6.6 sorgt für Langlebigkeit und Robustheit. Ideal für Anwendungen in der Blitzschutztechnik, erfüllt er die Teststandards IEC 61643-21 und EN 61643-21. Mit einem Temperaturbereich von -40 °C bis +80 °C ist er für eine Vielzahl von Umgebungen geeignet.

Produktinfos

Nennspannung (UN): 48 V
Max. Dauerbetriebs-Spannung (d.c.) (UC): 54 V
Max. Dauerbetriebs-Spannung (a.c.) (UC): 38 V
Nennstrom (IL): 0,4 A
Gesamt-Blitzstoßstrom (Iimp): 5 kA
Blitzstoßstrom pro Leitung (Iimp): 2,5 kA
Gesamt-Nennableitstrom (In): 10 kA
Nennableitstrom pro Leitung (In): 5 kA
Nennableitstrom pro Leitung ohne DRL 10 B... (In): 0,25 kA
Spannungsschutzpegel Ader-PG (Up): ≤ 95 V
Spannungsschutzpegel Ader-Ader (Up): ≤ 135 V
Spannungsschutzpegel Ader-PG bei 1 kV/µs (Up): ≤ 70 V
Reihenschaltung pro Leitung: 6,8 Ohm
Abschneidefrequenz Ader-PG (fG): 7,35 MHz
Kapazität Ader-Ader (C): ≤ 350 pF
Kapazität Ader-PG (C): ≤ 700 pF
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart (IP): IP 20
Einschub in LSA-Trennleisten: 2/10 oder DRL 10 B ... Steckmagazin
Erdung: Erdungsrahmen
Gehäusematerial: Polyamid PA 6.6
Farbe: Gelb
Teststandards: IEC 61643-21 / EN 61643-21
Zulassungen: EAC
Gewicht: 4 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

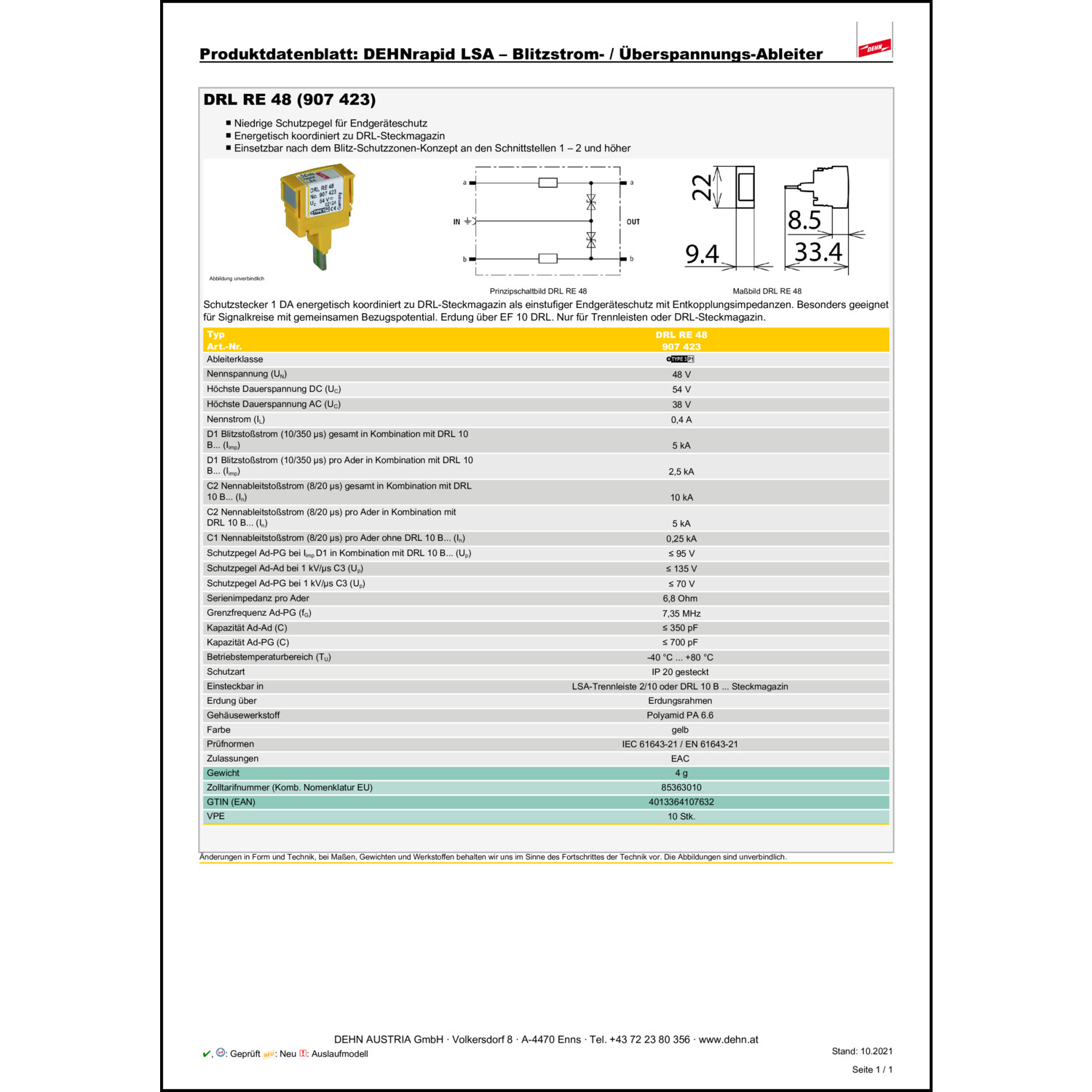

Katalogseiten

Produktinfos

Nennspannung DC: 48|48 V
Nennlaststrom: 0.4 A
Montageart: LSA-Plus steckbar
Schutzpegel Ader/Ader: 135 V
Schutzpegel Ader/Erde: 70 V
Weitere Details
Höchste Dauerspannung AC: 38 V
Höchste Dauerspannung DC: 54 V
Nennableitstoßstrom (8/20): 10 kA
Grenzfrequenz: 7.35 MHz
Blitzstoßstrom (10/350): 5
Anzahl der Leiter (ohne Erde): 2
Schutzart (IP): IP20

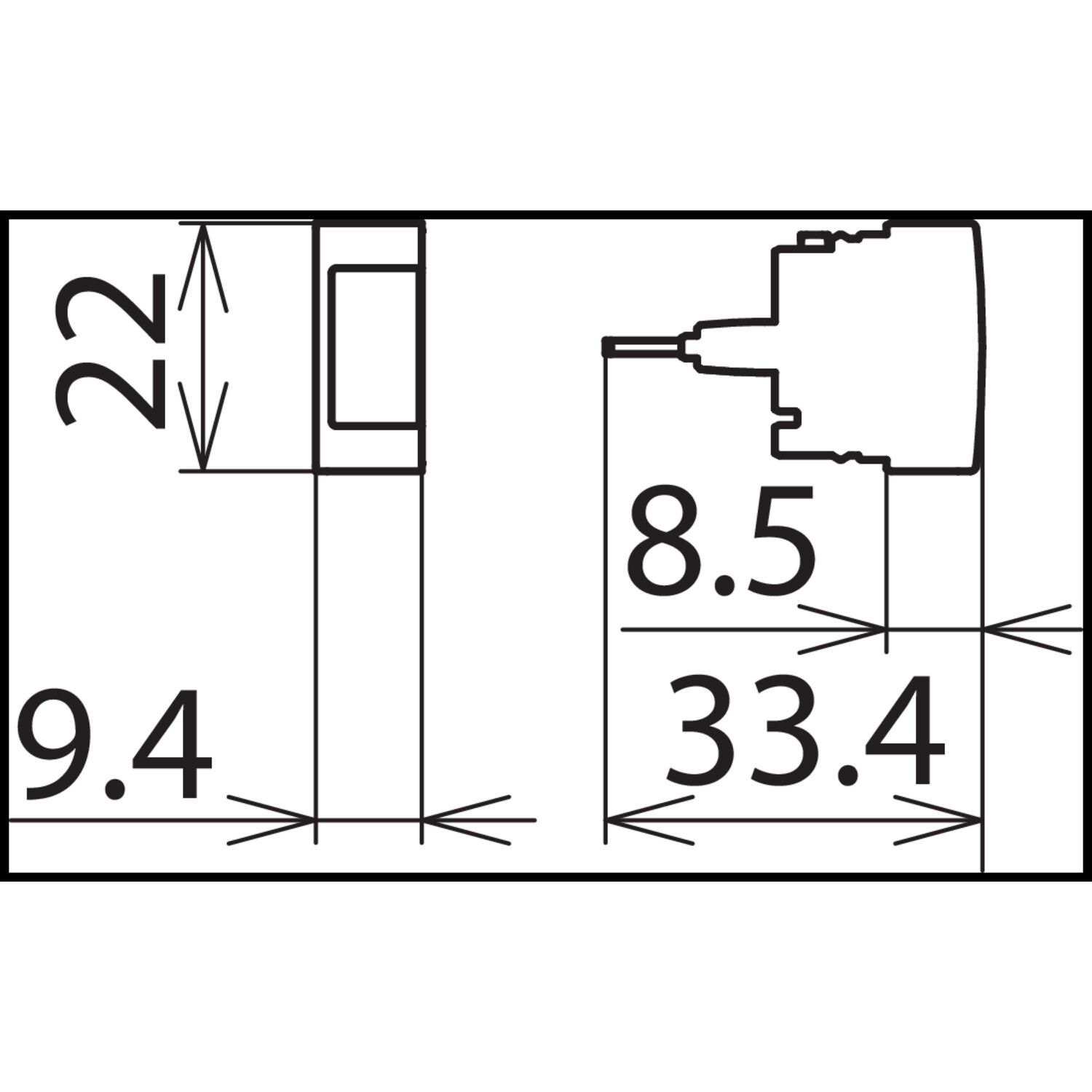

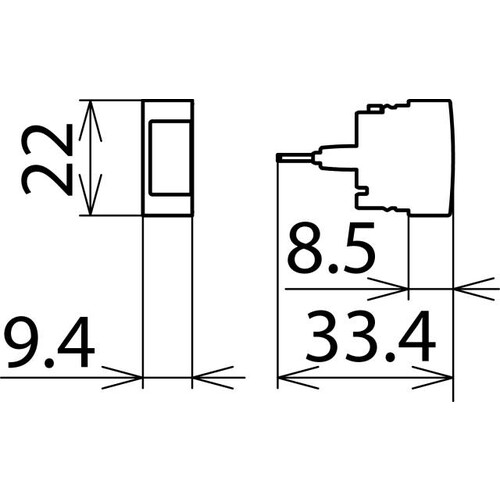

Baubreite: 9.4
Erdung über: sonstige
