907422 DEHN Überspannungsableiter f. 1 Doppelader

20147519
1187494
10 Stk
4013364107625
RO
85363010
907422
beantwortete(n) Fragen weitere Varianten

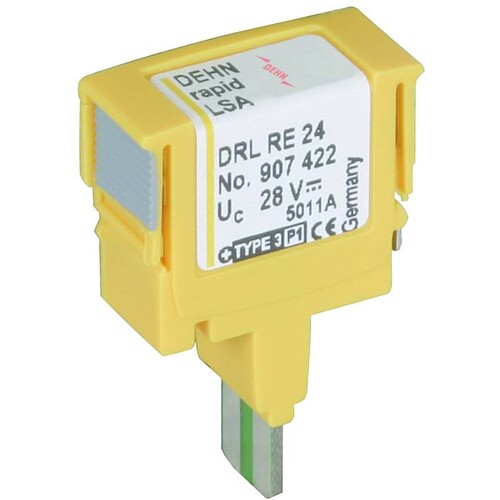

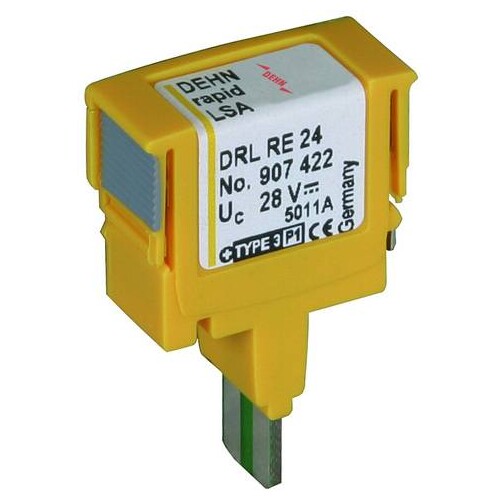

Schutzstecker 1 DA energetisch koordiniert zu DRL-Steckmagazin als einstufiger Endgeräteschutz mit Entkopplungsimpedanzen. Besonders geeignet für Signalkreise mit gemeinsamen Bezugspotential. Erdung über EF 10 DRL. Nur für Trennleisten oder DRL-Steckmagazin.
Anmerkungen zur LIMMERT-KI

Der DEHN Überspannungsableiter DRL RE 24 ist ein hochentwickeltes Schutzgerät, das speziell für den Schutz von Endgeräten in Signalkreisen konzipiert wurde. Mit einer Nennspannung von 24 V und einem Nennstrom von 0,4 A bietet er zuverlässigen Schutz gegen Überspannungen. Der Überspannungsableiter ist energiekoordiniert mit dem DRL-Steckmagazin und ermöglicht eine einfache Installation über LSA-Plus Steckverbindungen. Die Schutzpegel von ≤ 72 V zwischen Ader und Ader sowie ≤ 38 V zwischen Ader und Erde gewährleisten eine hohe Sicherheit. Der DRL RE 24 ist für einen Betriebstemperaturbereich von -40 °C bis +80 °C geeignet und bietet mit der Schutzart IP 20 einen soliden Schutz in geschützten Umgebungen. Hergestellt aus robustem Polyamid PA 6.6 und in auffälligem Gelb, ist dieser Überspannungsableiter eine ideale Wahl für industrielle Anwendungen.

Produktinfos

Nennspannung (UN): 24 V
Max. Betriebsspannung (d.c.) (UC): 28 V
Max. Betriebsspannung (a.c.) (UC): 19,5 V
Nennstrom (IL): 0,4 A
Gesamt-Blitzstoßstrom (Iimp): 5 kA
Blitzstoßstrom pro Leitung (Iimp): 2,5 kA
Nennableitstrom (In) gesamt: 10 kA
Nennableitstrom (In) pro Leitung: 5 kA
Nennableitstrom (In) ohne DRL 10 B...: 0,5 kA
Schutzpegel (Up) Ader-PG Iimp: ≤ 65 V
Schutzpegel (Up) Ader-Ader bei 1 kV/µs: ≤ 72 V
Schutzpegel (Up) Ader-PG bei 1 kV/µs: ≤ 38 V

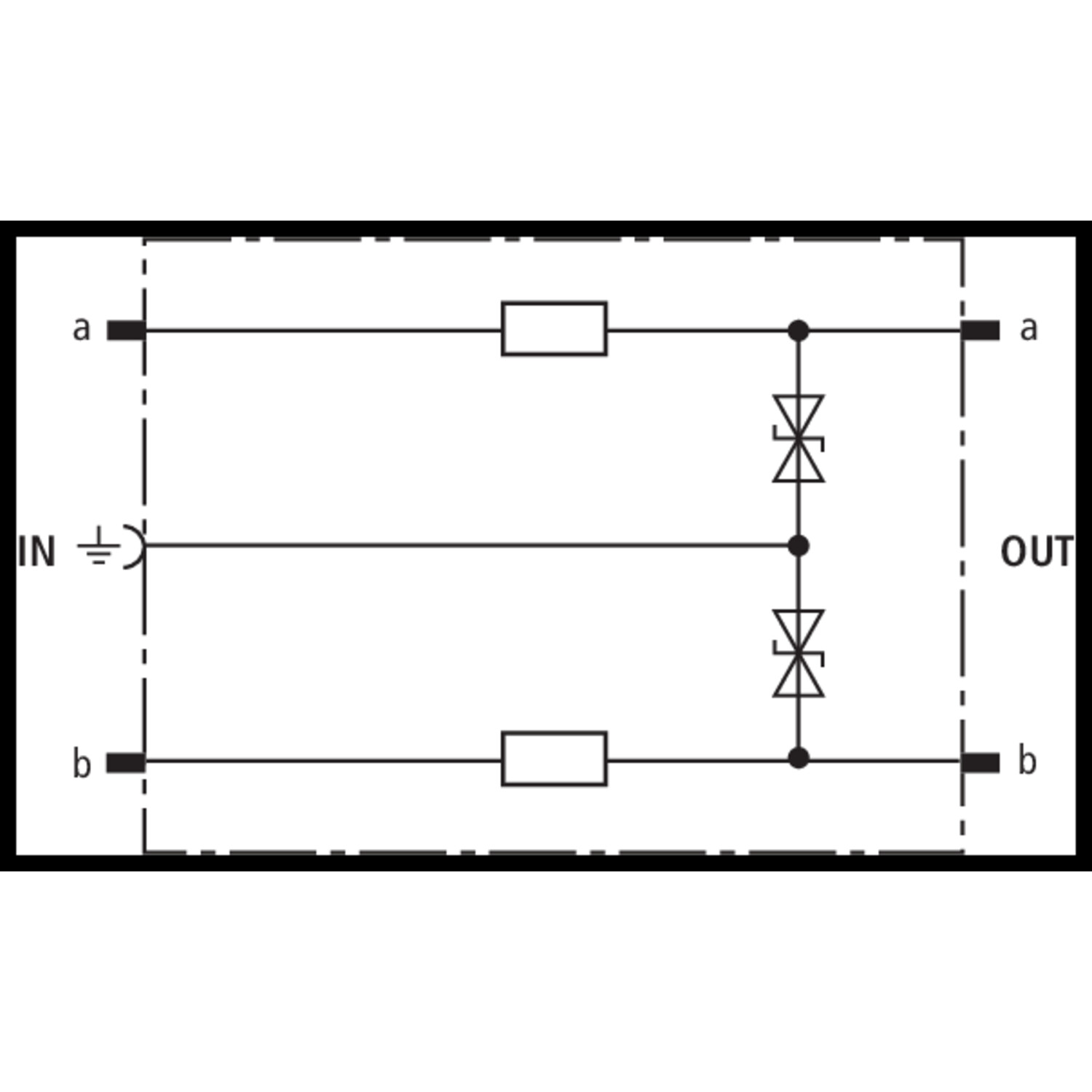

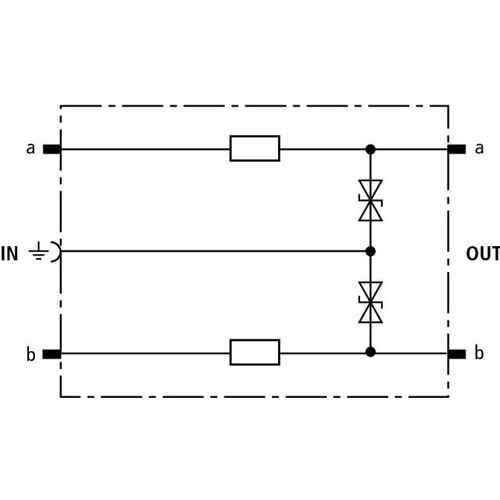

Serienwiderstand pro Leitung: 4,7 Ω
Abschneidefrequenz (fG): 4,5 MHz
Kapazität Ader-Ader (C): ≤ 0,55 pF
Kapazität Ader-PG (C): ≤ 1,1 nF
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart: IP 20
Montageart: LSA-Plus steckbar
Gehäusematerial: Polyamid PA 6.6
Farbe: Gelb
Gewicht: 4 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

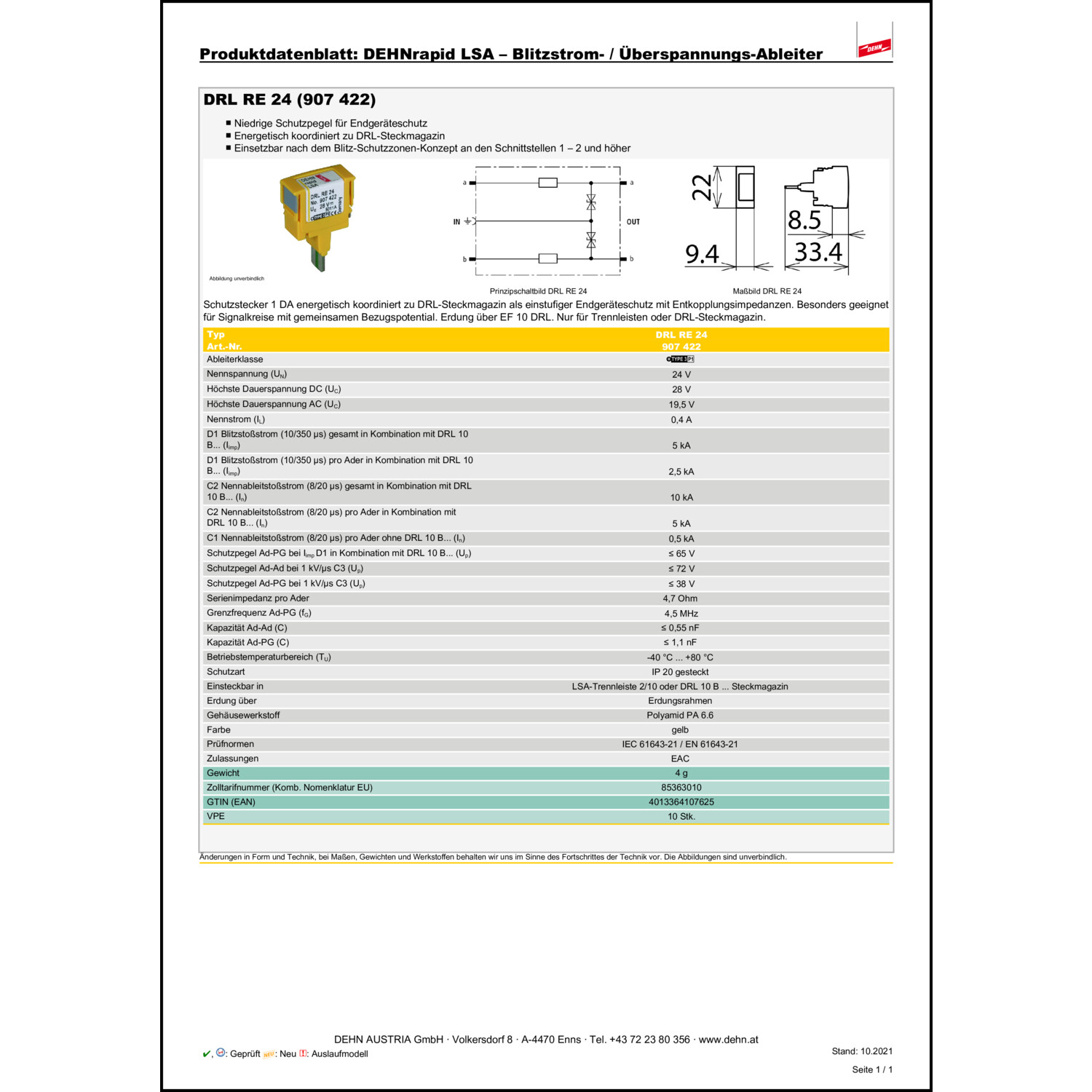

Katalogseiten

Produktinfos

Nennspannung DC: 24|24 V
Nennlaststrom: 0.4 A
Montageart: LSA-Plus steckbar
Schutzpegel Ader/Ader: 72 V
Schutzpegel Ader/Erde: 38 V
Weitere Details
Höchste Dauerspannung AC: 19.5 V
Höchste Dauerspannung DC: 28 V
Nennableitstoßstrom (8/20): 10 kA
Grenzfrequenz: 4.5 MHz
Blitzstoßstrom (10/350): 5
Anzahl der Leiter (ohne Erde): 2
Schutzart (IP): IP20

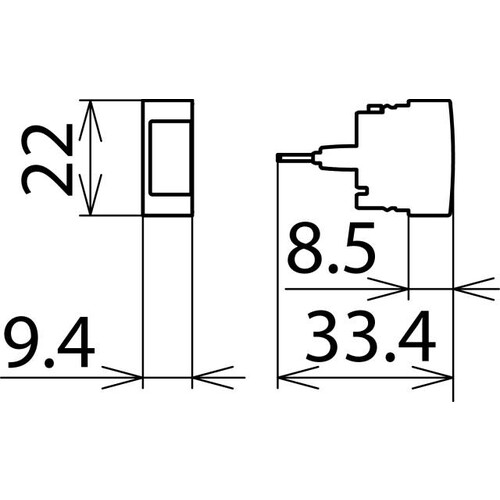

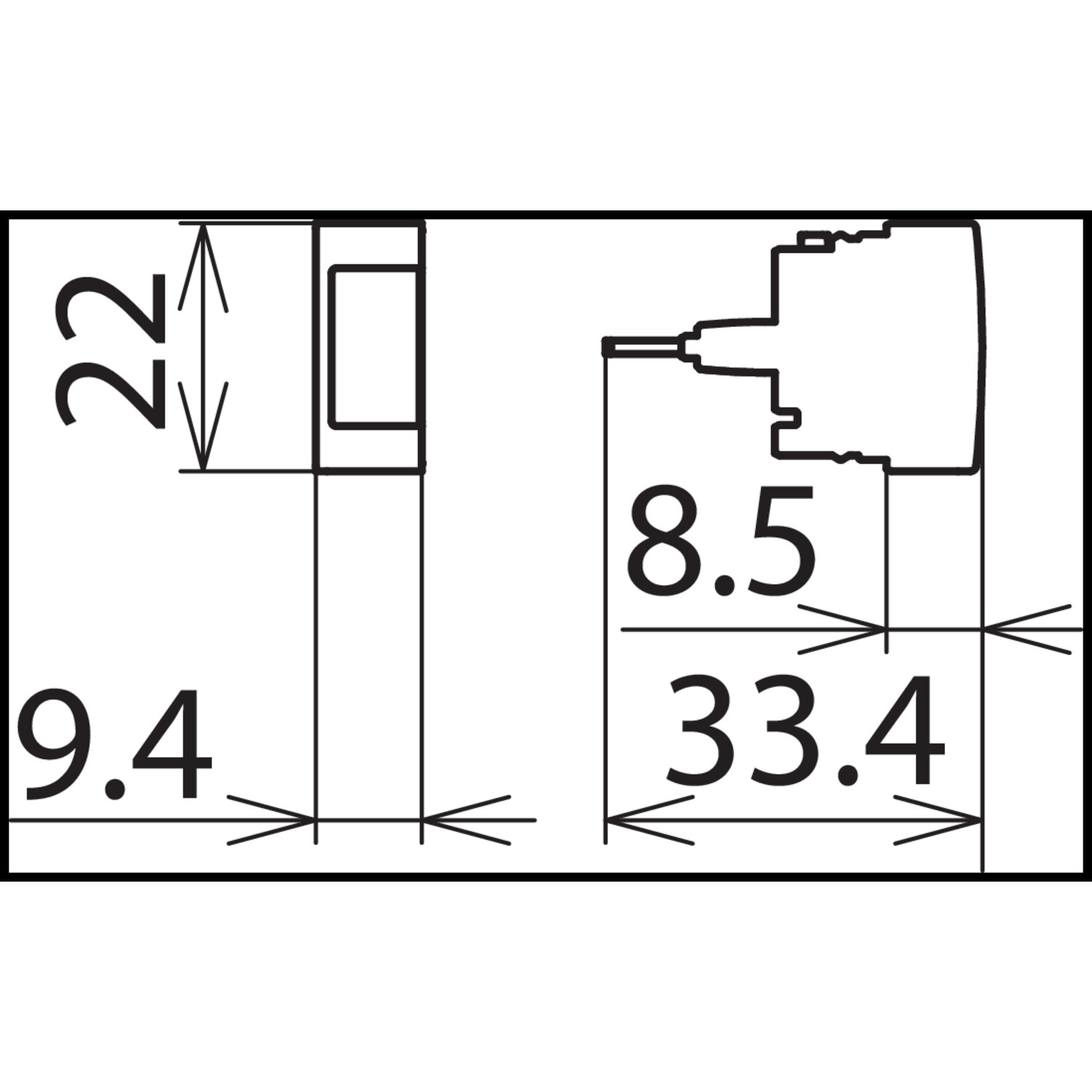

Baubreite: 9.4
Erdung über: sonstige
