907421 Dehn Ableiter f.LSA Technik DRLRE12

20266099
1187493
10 Stk
4013364107618
RO
85363010
907421
beantwortete(n) Fragen weitere Varianten

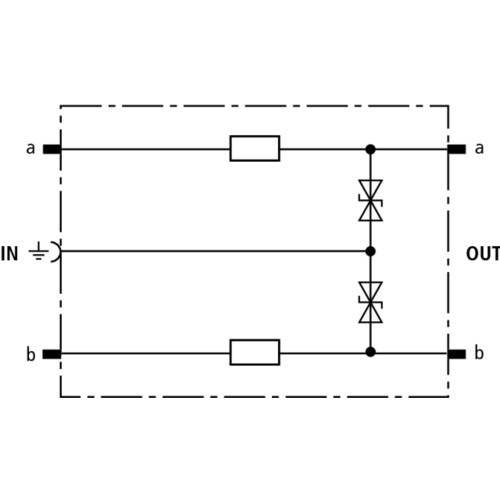

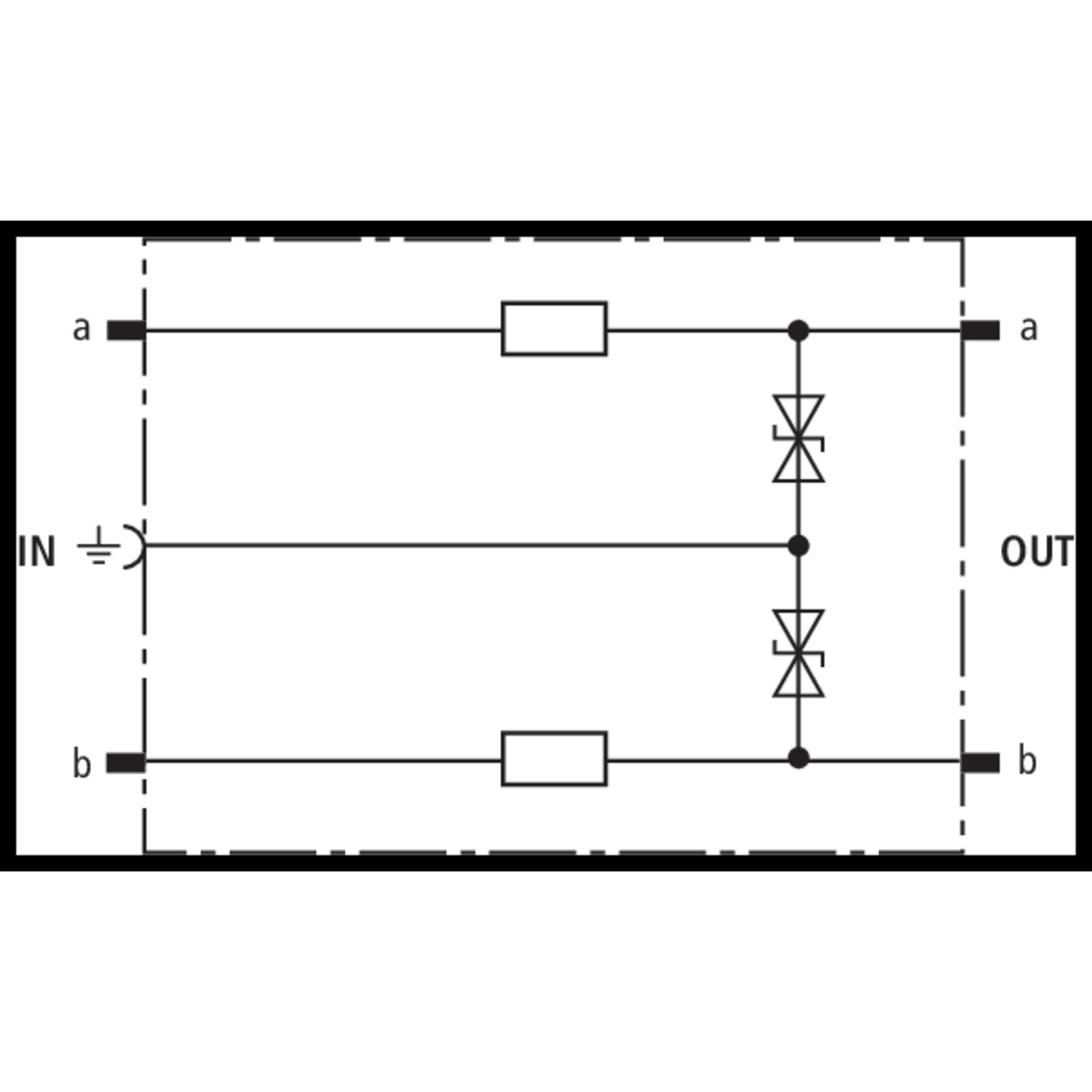

Schutzstecker 1 DA energetisch koordiniert zu DRL-Steckmagazin als einstufiger Endgeräteschutz mit Entkopplungsimpedanzen. Besonders geeignet für Signalkreise mit gemeinsamen Bezugspotential. Erdung über EF 10 DRL. Nur für Trennleisten oder DRL-Steckmagazin.
Anmerkungen zur LIMMERT-KI

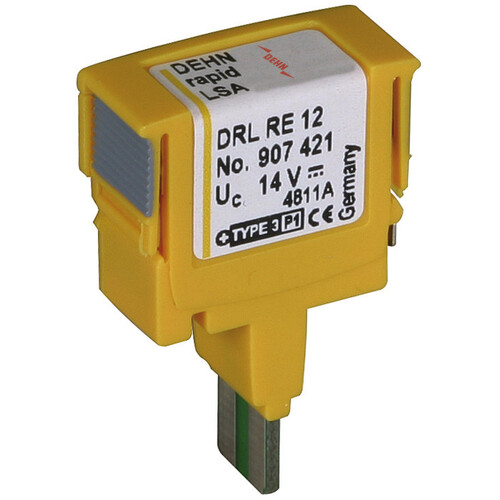

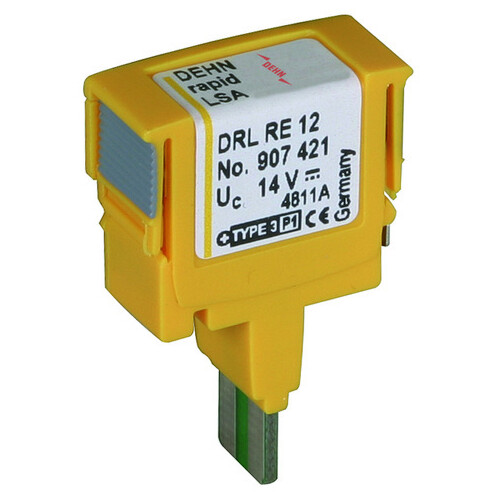

Der Dehn Ableiter DRL RE 12 (907 421) ist ein hochentwickeltes Schutzgerät für die Absicherung von Endgeräten in Signalkreisen. Mit einer Nennspannung von 12 V und einem maximalen Betriebsspannungsbereich von 14 V (d.c.) und 9,5 V (a.c.) bietet dieser Ableiter zuverlässigen Schutz gegen Überspannungen. Er ist für die Montage in LSA-Plus Stecksystemen konzipiert und bietet einen hohen Blitzschutz mit einem Gesamt-Blitzstoßstrom von bis zu 5 kA. Der DRL RE 12 ist ideal für Anwendungen, bei denen eine gemeinsame Bezugspotentialverbindung erforderlich ist. Mit einem Temperaturbereich von -40 °C bis +80 °C und der Schutzart IP 20 ist er für den Einsatz in anspruchsvollen Umgebungen geeignet. Das Gehäuse aus Polyamid PA 6.6 sorgt für Langlebigkeit und Zuverlässigkeit in der Anwendung.

Produktinfos

Nennspannung (UN): 12 V
Max. Betriebsspannung (d.c.) (UC): 14 V
Max. Betriebsspannung (a.c.) (UC): 9,5 V
Nennstrom (IL): 0,4 A
Gesamt-Blitzstoßstrom (10/350 µs): 5 kA
Blitzstoßstrom (10/350 µs) pro Leitung: 2,5 kA
Nennableitstrom (8/20 µs) Gesamt: 10 kA
Nennableitstrom (8/20 µs) pro Leitung: 5 kA
Nennableitstrom (8/20 µs) ohne DRL 10 B...: 0,5 kA
Spannungsschutzpegel Ader-PG (Iimp): ≤ 45 V
Spannungsschutzpegel Ader-Ader bei 1 kV/µs: ≤ 36 V
Spannungsschutzpegel Ader-PG bei 1 kV/µs: ≤ 19 V
Reihenschaltung pro Leitung: 4,7 Ohm
Abschneidefrequenz Ader-PG (fG): 2,7 MHz
Kapazität Ader-Ader (C): ≤ 1 nF
Kapazität Ader-PG (C): ≤ 2 nF
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Schutzart: IP 20
Montageart: LSA-Plus steckbar
Gehäusematerial: Polyamid PA 6.6
Farbe: Gelb
Teststandards: IEC 61643-21 / EN 61643-21
Zulassungen: EAC
Gewicht: 4 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Nennspannung DC: 12|12 V
Nennlaststrom: 0.4 A
Montageart: LSA-Plus steckbar
Schutzpegel Ader/Ader: 36 V
Schutzpegel Ader/Erde: 19 V
Weitere Details
Höchste Dauerspannung AC: 9.5 V
Höchste Dauerspannung DC: 14 V
Nennableitstoßstrom (8/20): 10 kA
Grenzfrequenz: 2.7 MHz
Blitzstoßstrom (10/350): 5
Anzahl der Leiter (ohne Erde): 2
Schutzart (IP): IP20

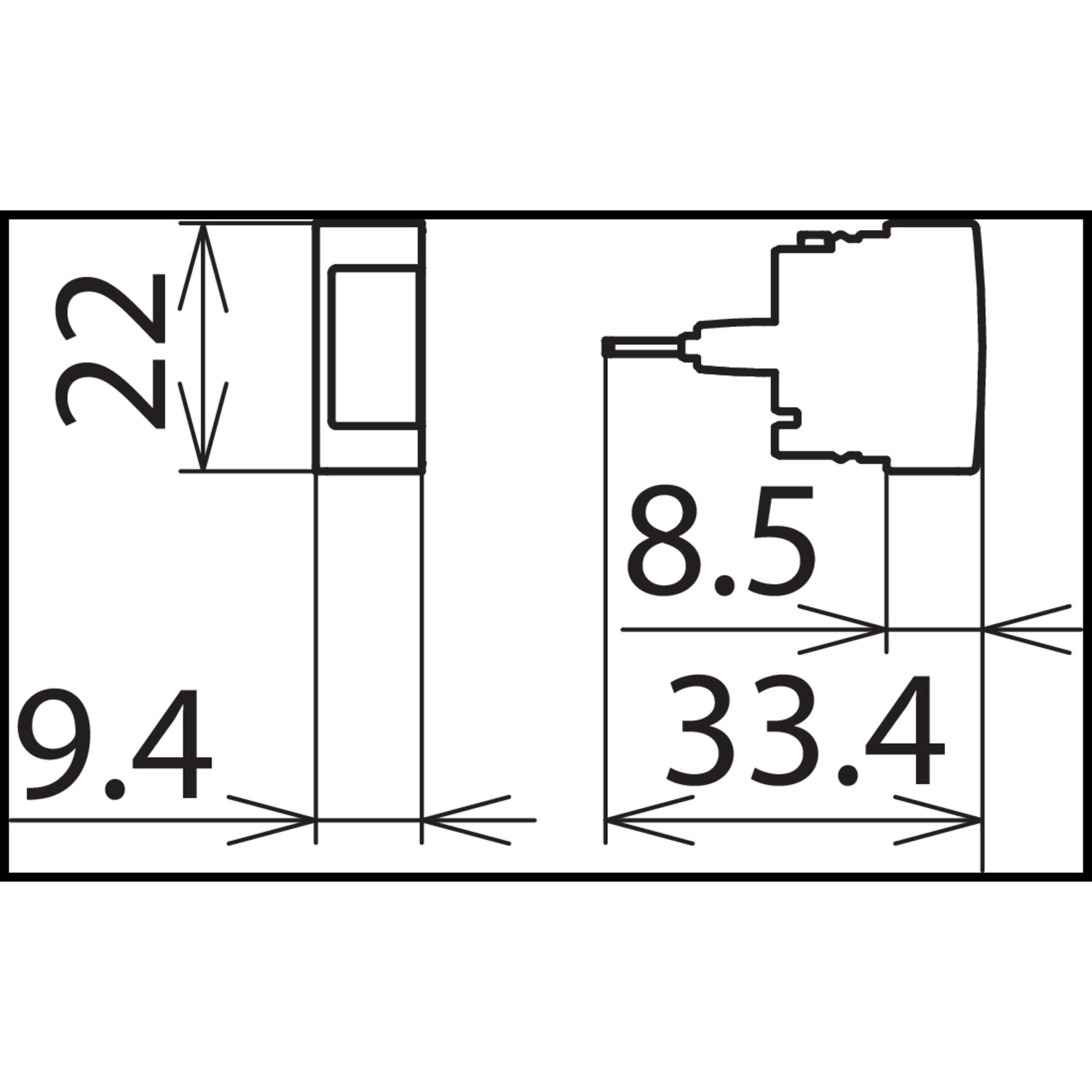

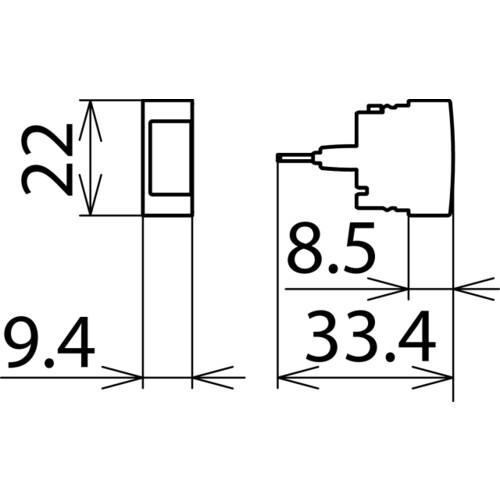

Baubreite: 9.4
Erdung über: sonstige
