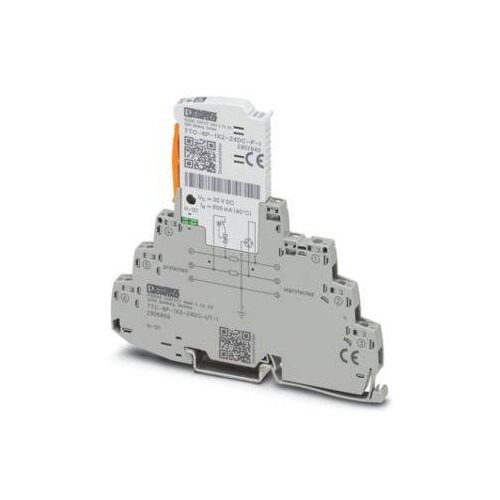

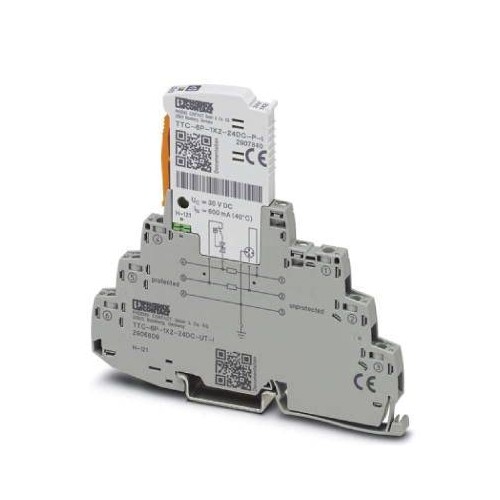

2906809 Phoenix TTC-6P-1X2-24DC-UT-I

26677372
3064281
1 Stk
4055626135731
DE
85363010

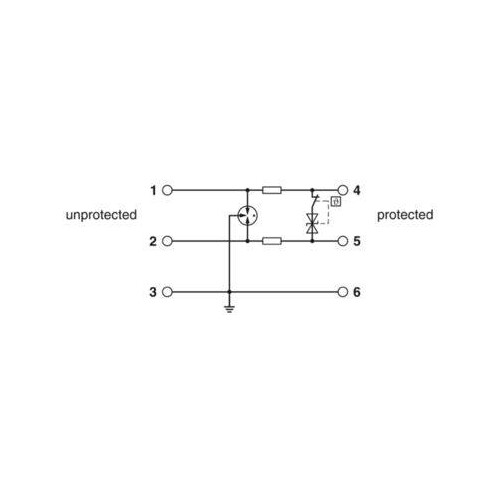

Überspannungsschutz, bestehend aus Schutzstecker und Basiselement, mit integrierter Statusanzeige für einen 2-adrigen erdpotenzialfrei betriebenen Signalkreis, z. B. 0(4) ... 20 mA Stromschleife, HART-fähig.
Anmerkungen zur LIMMERT-KI

Das Überspannungsschutzgerät TTC-6P-1X2-24DC-UT-I von Phoenix Contact bietet eine kompakte Lösung für den Schutz von Signalkreisen. Mit einer Breite von nur 6,2 mm ermöglicht es eine platzsparende Installation auf DIN-Schienen. Das Gerät ist für den Betrieb bei Temperaturen von -40 °C bis 85 °C geeignet und bietet eine hohe Zuverlässigkeit durch die IP20 Schutzart. Es verfügt über eine Nennspannung von 24 V DC und einen Nennstrom von 600 mA. Die integrierte Statusanzeige ermöglicht eine einfache Überwachung ohne zusätzliche Hilfsenergie. Mit einem maximalen Gesamtableitstrom von 20 kA bietet es effektiven Schutz gegen Überspannungen. Dieses Gerät ist ideal für Anwendungen, die eine HART-kompatible Signalübertragung erfordern und ist eine ausgezeichnete Wahl für industrielle Umgebungen.

Produktinfos

Höhe: 105,8 mm
Breite: 6,2 mm
Tiefe: 100 mm (inkl. DIN-Schiene 7,5 mm)
Betriebstemperatur: -40 °C ... 85 °C
Lagertemperatur: -40 °C ... 85 °C
Erlaubte Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
Höhe über NN: ≤ 4000 m
Schutzart: IP20
Gehäusematerial: PBT
Flammwidrigkeitsklasse nach UL 94: V-0
Montageart: DIN-Schiene: TH 35 - 7,5 mm
Nennspannung U N: 24 V DC
Maximale Dauerbetriebsspannung U C: 30 V DC
Nennstrom: 600 mA (56 °C)
Nennableitstrom I (8/20) µs (Linie-Linie): 5 kA
Nennableitstrom I (8/20) µs (Linie-Erde): 5 kA
Gesamtableitstrom I (8/20) µs gesamt: 10 kA
Maximaler Gesamtableitstrom I (8/20) µs gesamt max: 20 kA (1x)

Überspannungsschutzgerät

  • Bauform: Tragschienenmodul zweiteilig steckbar
  • Anschlussart: Schraubanschluss
  • Schraubengewinde: M3
  • Maße: B 6,2 x H 105,8 x T 100 mm
  • Farbe: verkehrsgrau / hellgrau
  • Höchste Dauerspannung: 30 V DC / 21 V AC
  • Schutzart: IP20
  • Montage: Tragschiene TH 35-7,5 mm
