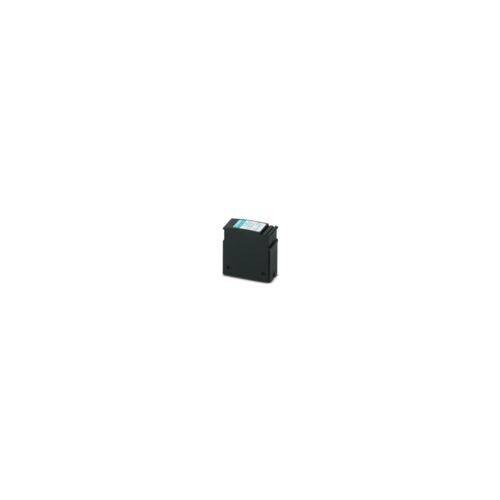

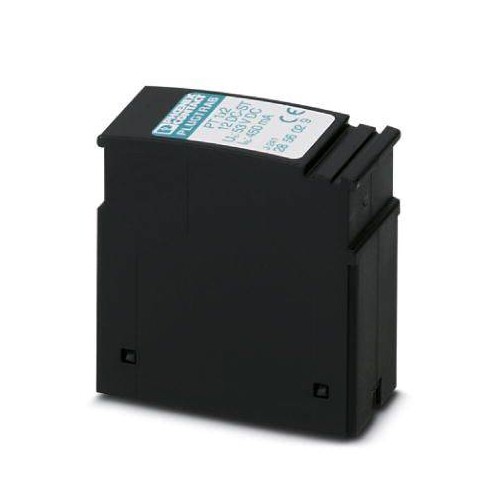

2856029 Phoenix PT 1x2-12DC-ST Überspann ungsschutzstecker 12vDC für Mess-,Steuer

21216259
5254362
1 Stk
4017918599218
DE
85363010

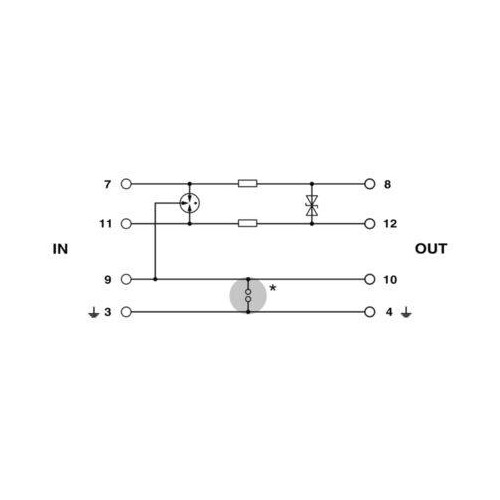

Schutzstecker PT mit Schutzschaltung für einen 2-adrigen erdpotenzialfrei betriebenen Signalkreis. HART-fähig.
Anmerkungen zur LIMMERT-KI

Der Phoenix PT 1x2-12DC-ST Überspannungsschutzstecker bietet zuverlässigen Schutz für einen 2-adrigen erdpotenzialfrei betriebenen Signalkreis und ist HART-fähig. Mit einer Nennspannung von 12 V DC und einer maximalen Dauerbetriebsspannung von 13 V DC ist dieser Schutzstecker ideal für Anwendungen, die eine hohe Betriebssicherheit erfordern. Die kompakte Bauform mit Abmessungen von 45 mm Höhe, 17,7 mm Breite und 52 mm Tiefe ermöglicht eine einfache Integration in bestehende Systeme. Der Schutzstecker ist aus PA 6.6 gefertigt und bietet eine Schutzart von IP20, wodurch er für den Einsatz in geschützten Umgebungen geeignet ist. Mit einer Entflammbarkeitsklasse von V0 und einem Nennstrom von 450 mA (bei 45°C) erfüllt dieser Stecker hohe Sicherheitsstandards und ist einfach zu installieren, da er über einen Schraubanschluss verfügt. Die maximale Entladekapazität beträgt 10 kA, was ihn zu einer robusten Wahl für empfindliche elektronische Schaltungen macht.

Produktinfos

Höhe: 45 mm
Breite: 17,7 mm
Tiefe: 52 mm
Betriebstemperatur: -40 °C ... 85 °C
Schutzart: IP20
Gehäusematerial: PA 6.6
Entflammbarkeitsklasse nach UL 94: V0
Farbe: schwarz
Nennspannung U N: 12 V DC
Maximale Dauerbetriebsspannung U C: 13 V DC
Nennstrom I N: 450 mA (45°C)
Anschlussmethode: Schraubanschluss (in Verbindung mit dem Basiselement)
Max. erforderliche Sicherung: 500 mA
Kapazität (Core-Core): 3 nF
Max. Entladestrom I (8/20) µs (Core-Core): 10 kA
Max. Entladestrom I (8/20) µs (Core-Earth): 10 kA

Überspannungsschutzstecker

  • Bauform: Stecker
  • Anschlussart: Schraubanschluss (in Verbindung mit Basiselement)
  • Schraubengewinde: M3
  • Maße: B 17,7 x H 45 x T 52 mm
  • Farbe: tiefschwarz
  • Material Gehäuse: PA 6.6
  • Höchste Dauerspannung: 13 V DC / 9 V AC
  • Schutzart: IP20
  • Montageart: auf Basiselement
