2801271 Phoenix PT-IQ-4X1-24DC-PT

24901108
2835531
1 Stk
4046356766531
DE
85363030

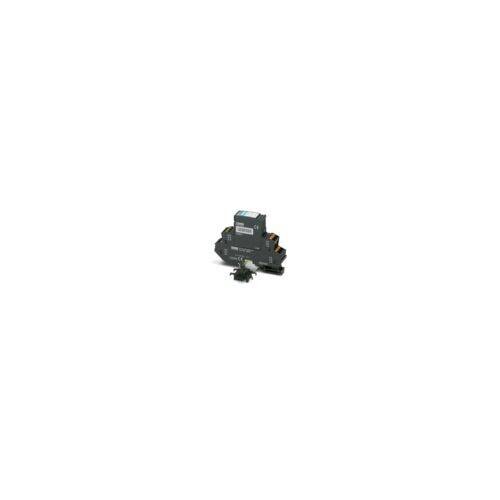

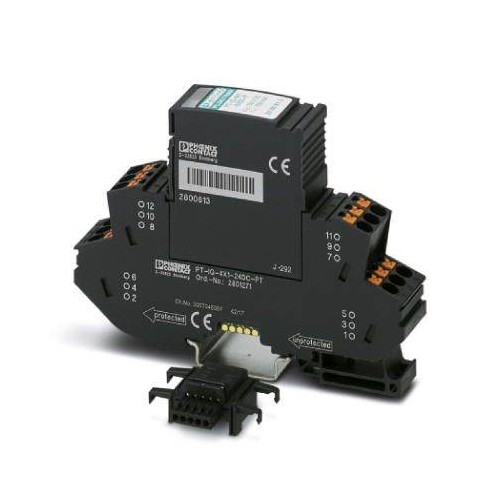

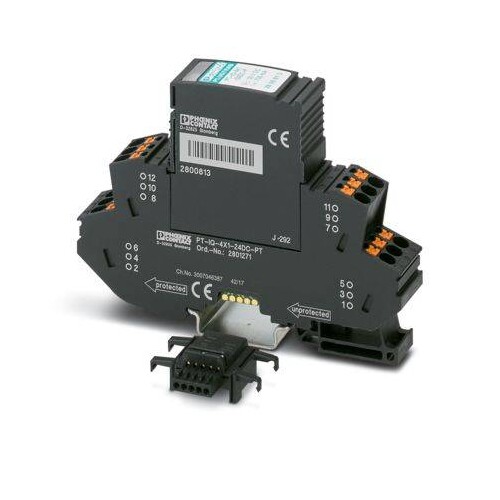

Überspannungsschutz, bestehend aus Schutzstecker und Basiselement, mit integrierter mehrstufiger Statusanzeige am Modul für vier Signaladern mit gemeinsamem Bezugspotenzial.
Anmerkungen zur LIMMERT-KI

Das Überspannungsschutzgerät PT-IQ-4X1-24DC-PT von Phoenix Contact bietet eine zuverlässige Lösung zum Schutz von elektrischen Anlagen. Mit einer Nennspannung von 24 V DC und einer maximalen Dauerbetriebs-Spannung von 30 V DC ist es optimal für den Einsatz in industriellen Anwendungen geeignet. Das Gerät verfügt über eine kompakte Bauform mit Abmessungen von 109,3 mm Höhe, 17,7 mm Breite und 77,5 mm Tiefe. Die Schutzart IP20 gewährleistet eine sichere Verwendung in geschützten Umgebungen. Mit einer Betriebstemperatur von -40 °C bis 70 °C und einem Gehäuse aus PA 6.6 in der Entflammbarkeitsklasse V0 ist das Gerät robust und langlebig. Die Push-in Verbindungstechnik ermöglicht eine einfache und schnelle Installation. Ideal für Anwendungen, die einen hohen Schutz gegen Überspannungen erfordern, bietet dieses Modul eine mehrstufige Statusanzeige für eine einfache Überwachung.

Produktinfos

Höhe: 109,3 mm
Breite: 17,7 mm
Tiefe: 77,5 mm
Betriebstemperatur: -40 °C ... 70 °C
Lagertemperatur: -40 °C ... 85 °C
Schutzart: IP20
Gehäusematerial: PA 6.6
Entflammbarkeitsklasse nach UL 94: V0
Farbe: schwarz
Montageart: DIN-Schienen-Montage
Nennspannung U N: 24 V DC
Maximale Dauerbetriebs-Spannung U C: 30 V DC
Nennstrom I N: 700 mA (50 °C)
Schutzschaltung: Line-Line & Line-Signal Ground/Shield
Nennableitstrom I (8/20) µs: 10 kA
Reaktionszeit tA (Core-Earth): ≤ 1 ns
Verbindungsmethode: Push-in Verbindung
Min. Leiterquerschnitt (lit.): 0,2 mm²
Max. Leiterquerschnitt (lit.): 2,5 mm²

Überspannungsschutzgerät

  • Bauform: Tragschienenmodul zweiteilig steckbar
  • Meldung Überspannungsschutz defekt: optisch, mehrstufig
  • Anschlussart: Push-in-Anschluss
  • Maße: B 17,7 x H 109,3 x T 77,5 mm
  • Farbe: tiefschwarz
  • Material Gehäuse: PA 6.6
  • Höchste Dauerspannung: 30V DC / 21 V AC
  • Bemessungsstrom: 700 mA
  • Schutzart: IP20
  • Montage: auf Tragschiene 35mm
