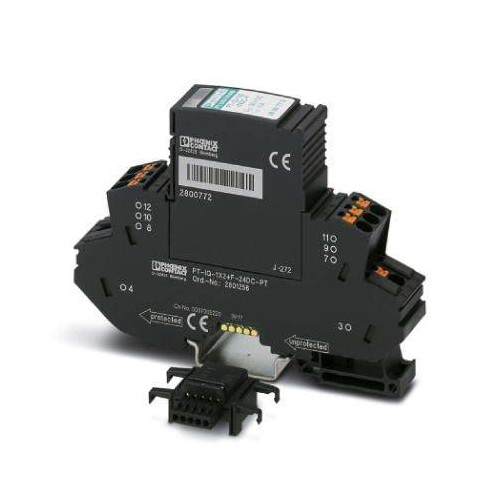

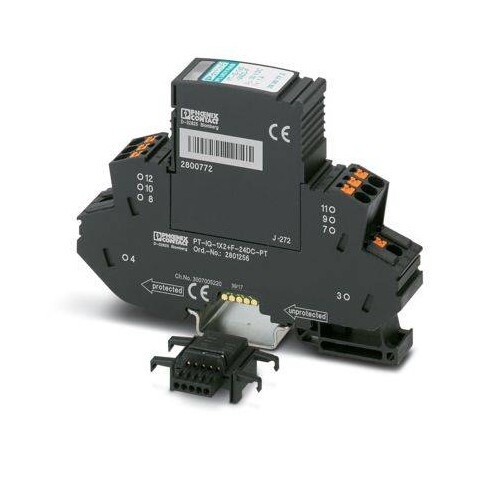

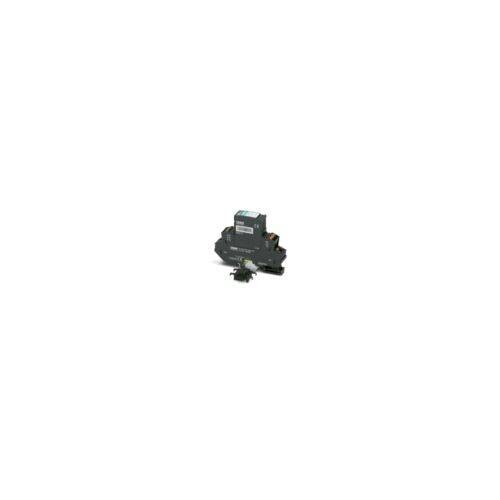

2801256 Phoenix PT-IQ-1X2+F-24DC-PT

24292311
2835526
1 Stk
4046356766395
DE
85363030

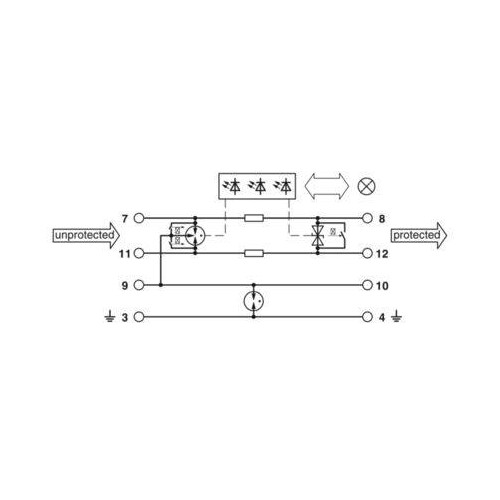

Überspannungsschutz, bestehend aus Schutzstecker und Basiselement, mit integrierter mehrstufiger Statusanzeige am Modul für einen 2-adrigen erdpotenzialfrei betriebenen Signalkreis. Indirekte Erdung über Gasableiter.
Anmerkungen zur LIMMERT-KI

Das Überspannungsschutzgerät PT-IQ-1X2+F-24DC-PT von Phoenix Contact bietet einen effektiven Schutz für Signalkreise mit einer Nennspannung von 24 V DC. Mit kompakten Abmessungen von 109,3 mm Höhe, 17,7 mm Breite und 77,5 mm Tiefe (inklusive DIN-Schiene) ist es ideal für die Montage auf DIN-Schienen. Das Gerät arbeitet in einem Temperaturbereich von -40 °C bis 70 °C und ist für Höhen bis 4000 m über dem Meeresspiegel geeignet. Die Schutzart IP20 gewährleistet, dass das Gerät in geschützten Umgebungen eingesetzt werden kann. Mit einer Nennentladestromkapazität von bis zu 10 kA (Leitung-Leitung) bietet es zuverlässigen Schutz gegen Überspannungen. Die einfache Push-in Verbindungstechnik und die flexible Anschlussmöglichkeit machen die Installation schnell und unkompliziert. Das Gehäuse aus PA 6.6 ist flammwidrig nach UL 94 V-0 klassifiziert und in der Farbe Jet Black RAL 9005 erhältlich.

Produktinfos

Höhe: 109,3 mm
Breite: 17,7 mm
Tiefe: 77,5 mm (inkl. DIN-Schiene 7,5 mm)
Betriebstemperatur: -40 °C ... 70 °C
Lagertemperatur: -40 °C ... 85 °C
Höhe über NN: ≤ 4000 m
Schutzart: IP20
Gehäusematerial: PA 6.6
Flammwidrigkeitsklasse nach UL 94: V-0
Farbe: Jet Black RAL 9005
Montageart: DIN-Schiene 35 mm
Nennspannung U N: 24 V DC
Maximale Dauerspannung U C: 30 V DC
Maximale Stromstärke: 1000 mA (40 °C)
Nennentladestrom I (8/20) µs (Leitung-Leitung): 10 kA
Nennentladestrom I (8/20) µs (Leitung-Erde): 10 kA
Nennentladestrom I (8/20) µs (Leitung-Signalerdung): 10 kA
Verbindungsmethode: Push-in Verbindung
Abisolierlänge: 10 mm
Querschnitt flexible Leiter: 0,2 mm² ... 2,5 mm²
Querschnitt feste Leiter: 0,2 mm² ... 4 mm²
Querschnitt AWG: 24 ... 12

Überspannungsschutzgerät

  • Bauform: Tragschienenmodul zweiteilig steckbar
  • Anschlussart: Push-in-Anschluss
  • Maße: B 17,7 x H 109,3 x T 77,5 mm
  • Farbe: tiefschwarz
  • Material Gehäuse: PA 6.6
  • Höchste Dauerspannung: 30V DC / 21V AC
  • Bemessungsstrom: 1000 mA
  • Schutzart: IP20
  • Montageart: Tragschiene 35mm
