955321 Dehn Überspannungsableiter Typ 2 SPD VT2 4 polig für TT und TN-S-Systeme

31820831
3046424
1 Stk
4013364456754
DE
85363030
955321
beantwortete(n) Fragen weitere Varianten

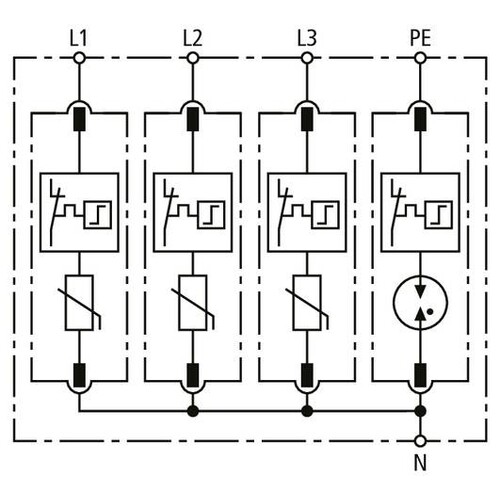

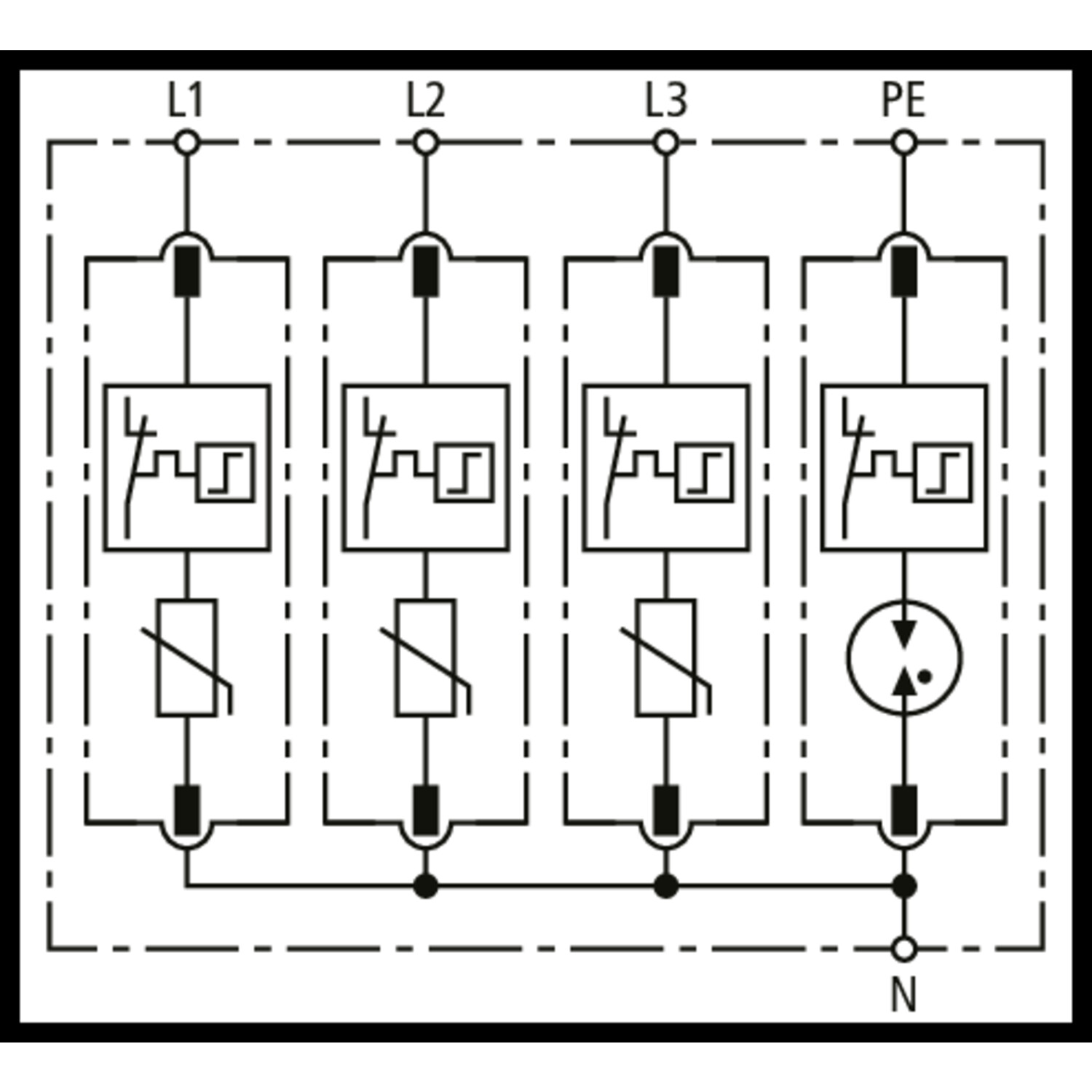

Mehrpoliger Überspannungsableiter SPD VT2, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B ¿ 1 und höher.
Anmerkungen zur LIMMERT-KI

Der Dehn Überspannungsableiter Typ 2 SPD VT2 ist eine zuverlässige Lösung zum Schutz von Niederspannungs-Verbraucheranlagen in TT- und TN-S-Systemen. Die Anschlussfertige Kompletteinheit besteht aus einem Basisteil und gesteckten Schutzmodulen, die mit leistungsfähigen Zinkoxidvaristoren ausgestattet sind. Mit einem Nennspannungsbereich von 230/400 V und einem hohen Nennableitstoßstrom von 20 kA bietet dieser Ableiter eine effektive Schutzwirkung gegen Überspannungen. Die integrierte Thermo-Dynamik-Control sorgt für hohe Gerätesicherheit und Überwachung. Mit einem kompakten Design für die Montage auf einer 35 mm Hutschiene ist er ideal für den Einsatz in Innenräumen geeignet. Der Überspannungsableiter erfüllt die Normen EN 61643-11 und IEC 61643-11 und bietet eine hohe Blitzschutzwirkung mit einem Blitzstoßstrom von bis zu 12 kA. Vertrauen Sie auf die Qualität und Zuverlässigkeit von Dehn für Ihre Sicherheitslösungen.

Produktinfos

Anschlussfertige Kompletteinheit: Ja
Ableitvermögen: Hoch (Zinkoxidvaristoren/Funkenstrecken)
Gerätesicherheit: Thermo-Dynamik-Control
Typ: VT2 M TT 320 AT
Nennspannung AC (UN): 230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC [L-N] (UC): 320 V (50 / 60 Hz)
Höchste Dauerspannung AC [N-PE] (UC): 255 V (50 / 60 Hz)
Nennableitstoßstrom (8/20 µs) (In): 20 kA
Max. Ableitstoßstrom (8/20 µs) (Imax): 40 kA
Blitzstoßstrom (10/350 µs) [N-PE] (Iimp): 12 kA
Schutzpegel [L-N] / [N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV
Folgestromlöschfähigkeit [N-PE] (Ifi): 100 Aeff
Ansprechzeit [L-N] (tA): ≤ 25 ns
Ansprechzeit [N-PE] (tA): ≤ 100 ns
Max. netzseitiger Überstromschutz: 125 A gG
Kurzschlussfestigkeit (ISCCR): 25 kAeff
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Anzahl der Ports: 1
Anschlussquerschnitt (min.): 1,5 mm2 ein- / feindrähtig
Anschlussquerschnitt (max.): 35 mm2 mehrdrähtig / 25 mm2 feindrähtig
Montage: Hutschiene 35 mm nach EN 60715
Gehäusewerkstoff: Thermoplast, grau, UL 94 V-0
Einbauort: Innenraum
Schutzart: IP 20

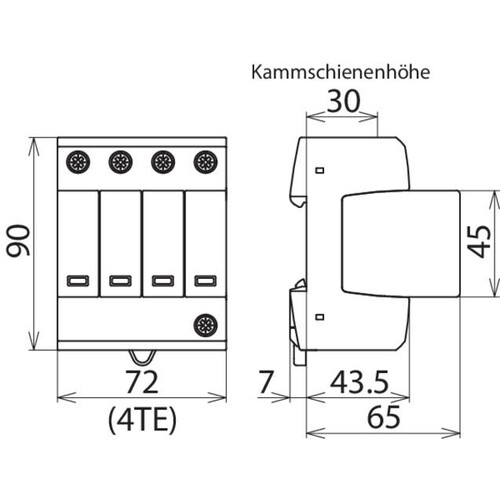

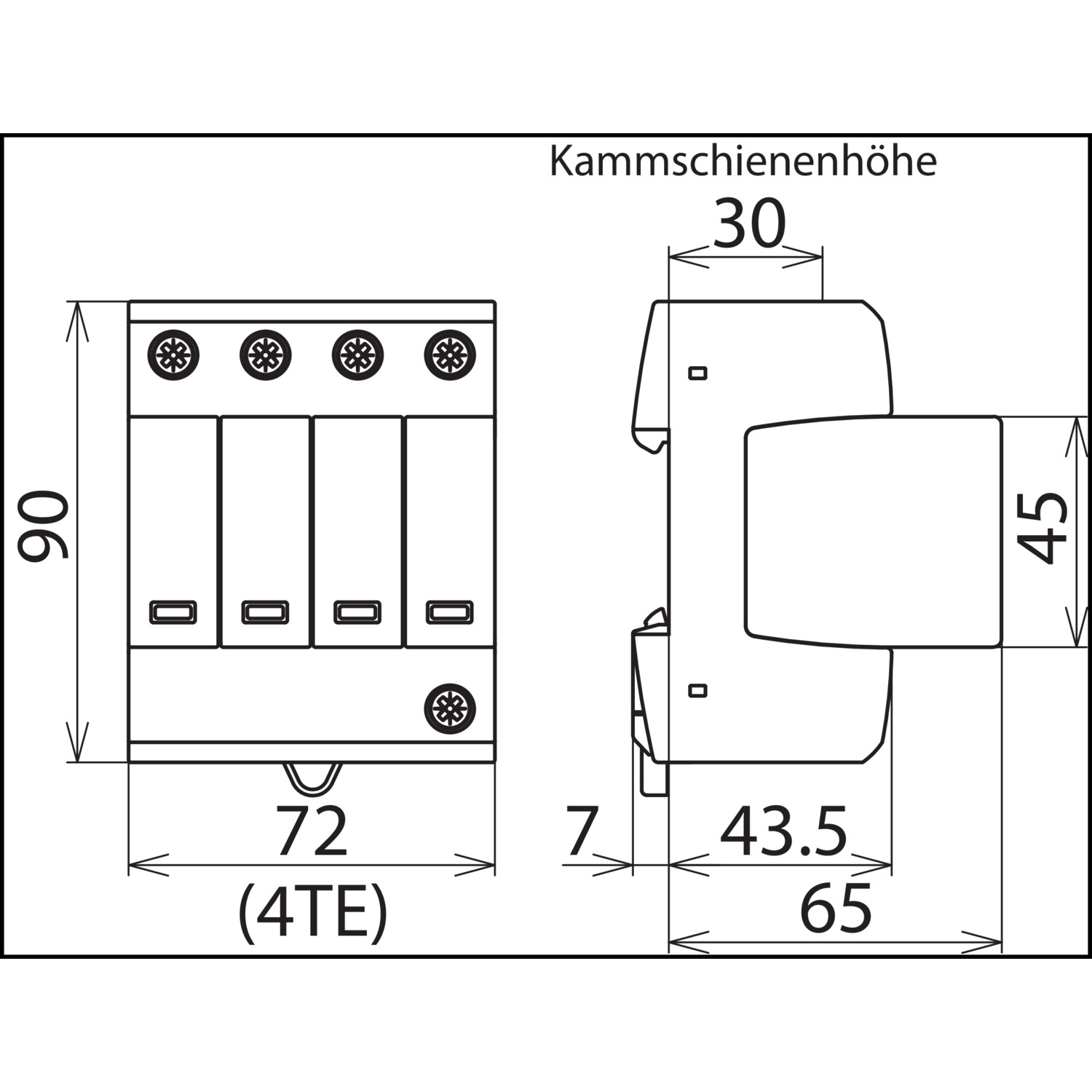

Einbaumaße: 4 TE, DIN 43880
Gewicht: 416 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Nennspannung AC: 230 V
Nennspannung DC: 25 V
Schutzpegel: Hutschiene TH35 kV
Mit Fernmeldekontakt: Nein
Baugröße: 4 TE
Montageart: Hutschiene TH35
Nennableitstoßstrom (8/20): 20 kA
Signalisierung am Gerät: optisch
Weitere Details
Höchste Dauerspannung AC: 320 V
Höchste Dauerspannung DC: 40 V
Schutzpegel L-N: 1.5 kV
Schutzpegel N-PE: 1.5 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
Integrierte Vorsicherung: Nein
Prüfklasse Typ 2: Ja
Schutzart (IP): IP20
Anzahl der Leiter (ohne Erde): 4
Netzform TN-S: Ja
Netzform TT: Ja
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 35
Integrierter Kurzschlussschutz: 1.5
Integrierter Kurzschlussschutz selektiv zur Sicherung gG: 1.5
