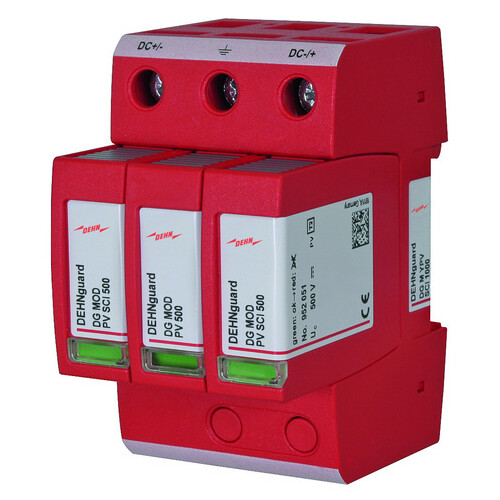

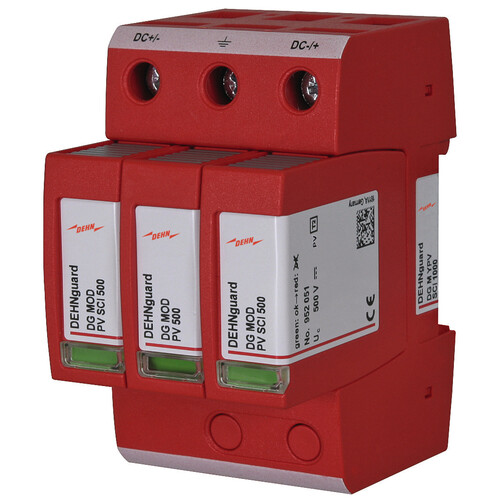

952510 Dehn Überspannungsableiter Typ 2 DEHNguard M Mehrpolig für PV Anlagen bi

31820817
4987701
1 Stk
4013364126428
DE
85363030
952510
beantwortete(n) Fragen weitere Varianten

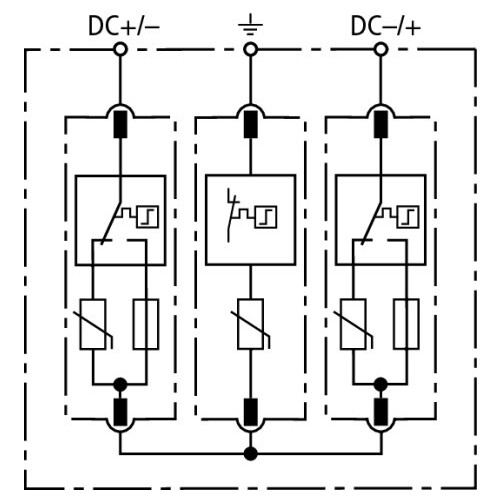

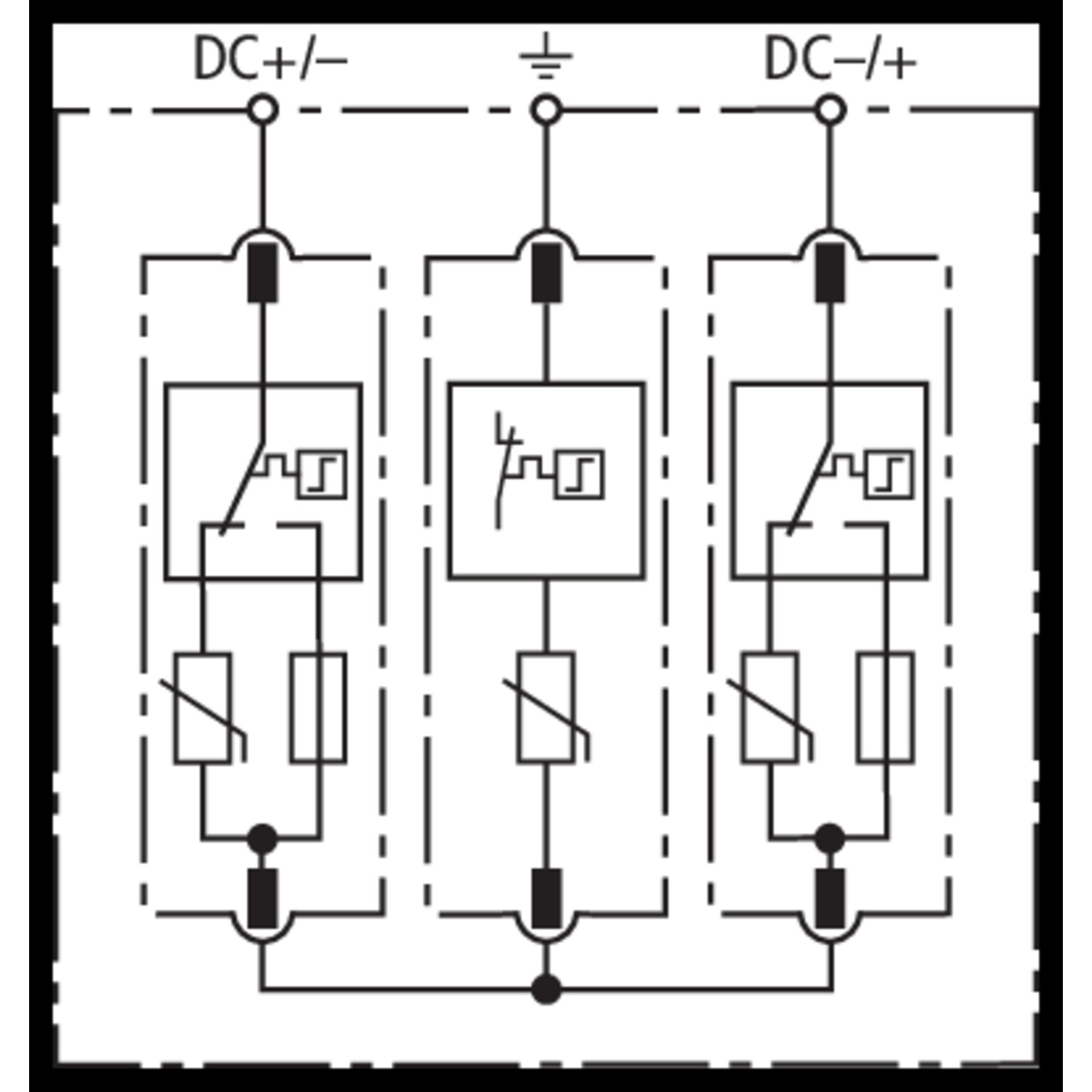

Mehrpoliger Überspannungsableiter DEHNguard M YPV SCI, Typ 2 nach EN 61643-31 mit dreistufiger DC-Schaltvorrichtung, bestehend aus Basisteil und gesteckten Schutzmodulen. Kombinierte Abtrenn- und Kurzschließvorrichtung mit sicherer elektrischer Trennung im Schutzmodul. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz gemäß IEC 60364-7-712:2002-05 (Errichten von Photovoltaik-Versorgungssystemen).
Anmerkungen zur LIMMERT-KI

Der DEHN Überspannungsableiter Typ 2 DEHNguard M YPV SCI 1000 ist eine modulare und verdrahtungsfertige Lösung für Photovoltaik-Anlagen. Mit einer maximalen PV-Spannung von 1000 V und einer Kurzschlussfestigkeit von 10 kA bietet dieser Überspannungsableiter zuverlässigen Schutz vor Überspannungen. Das patentierte SCI-Prinzip sorgt für eine sichere elektrische Trennung im Schutzmodul, während die dreistufige Gleichspannungs-Schaltvorrichtung eine effektive Fehlerresistenz gewährleistet. Der DEHNguard M ist für den Innenbereich geeignet und lässt sich einfach auf einer 35 mm Hutschiene montieren. Mit einem Betriebstemperaturbereich von -40 °C bis +80 °C ist er ideal für verschiedene Umgebungen. Die Schutzart IP 20 bietet zusätzlichen Schutz, während die optische Funktions- und Defektanzeige eine einfache Überwachung ermöglicht.

Produktinfos

Typ: DG M YPV SCI 1000
Überspannungsschutzklasse: Typ 2
Max. PV-Spannung (UCPV): 1000 V
Kurzschlussfestigkeit (ISCPV): 10 kA
Gesamtableitstoßstrom (Itotal): 40 kA
Nennableitstoßstrom (In): 12,5 kA
Max. Ableitstoßstrom (Imax): 25 kA
Schutzpegel (UP): ≤ 4 kV
Schutzpegel bei 5 kA (UP): ≤ 3,5 kV
Ansprechzeit (tA): ≤ 25 ns
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Anzahl der Ports: 1
Anschlussquerschnitt (min.): 1,5 mm² ein- / feindrähtig
Anschlussquerschnitt (max.): 35 mm² mehrdrähtig / 25 mm² feindrähtig
Montageart: Hutschiene TH35
Gehäusewerkstoff: Thermoplast, rot, UL 94 V-0
Einbauort: Innenraum
Schutzart: IP 20

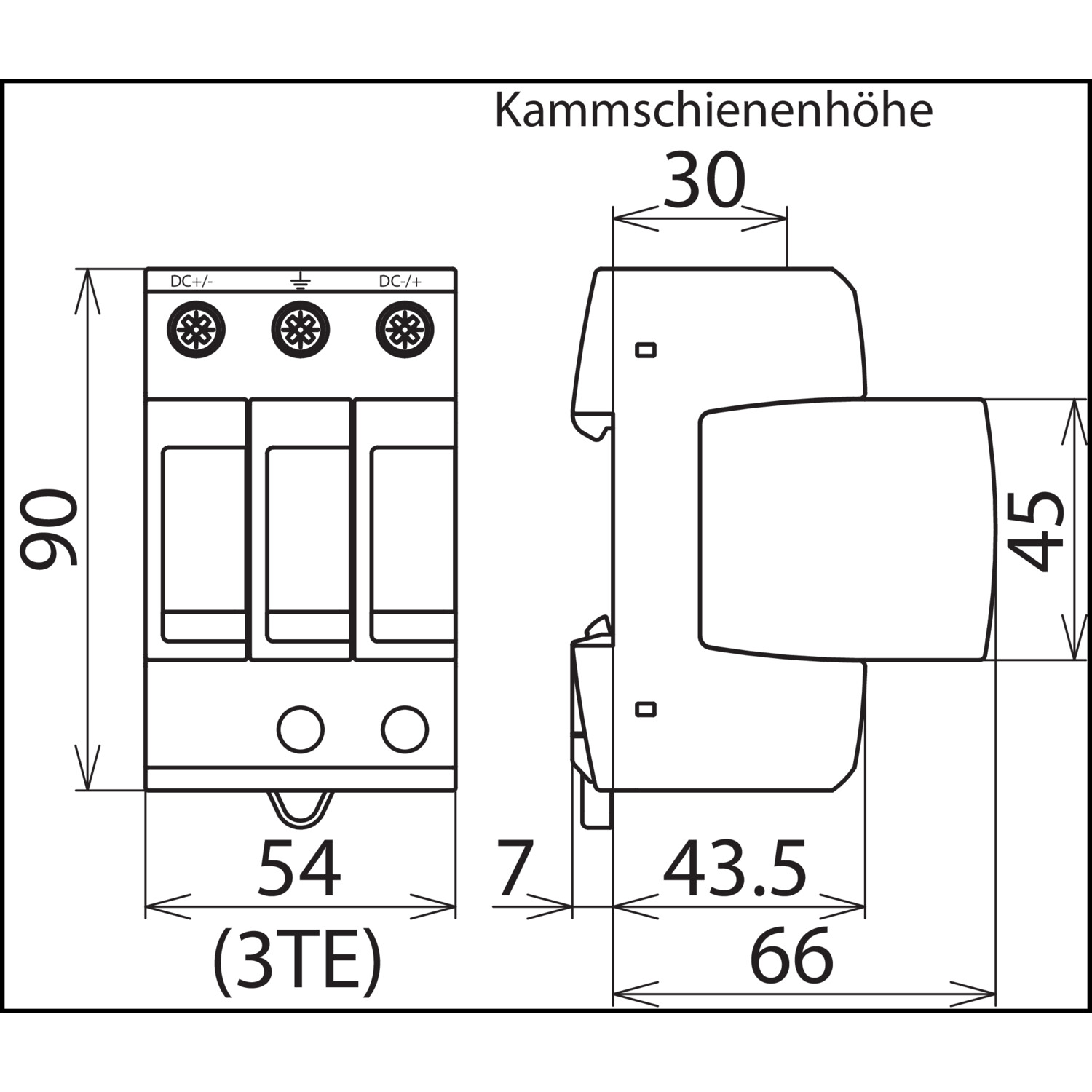

Einbaumaße: 3 TE, DIN 43880
Zulassungen: KEMA, UL, CSA
Gewicht: 340 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Nennspannung DC: 10 V
Schutzpegel: 4 kV
Baugröße: 3 TE
Montageart: Hutschiene TH35
Nennableitstoßstrom (8/20): 12.5 kA
Signalisierung am Gerät: optisch
Weitere Details
Höchste Dauerspannung DC: 25 V
Max. PV-Spannung: 1000 V
Schutzpegel L-N: 3 TE kV
Schutzpegel N-PE: 1000 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
Prüfklasse Typ 2: Ja
Schutzart (IP): IP20
Anzahl der Leiter (ohne Erde): 2
Netzform DC: Ja
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 4
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 35
