952315 DEHN ÜS-ABLEITER DEHNGUARD M 230/400V/20KA

02239414
1187260
1 Stk
4013364108486
DE
85363030
952315
beantwortete(n) Fragen weitere Varianten

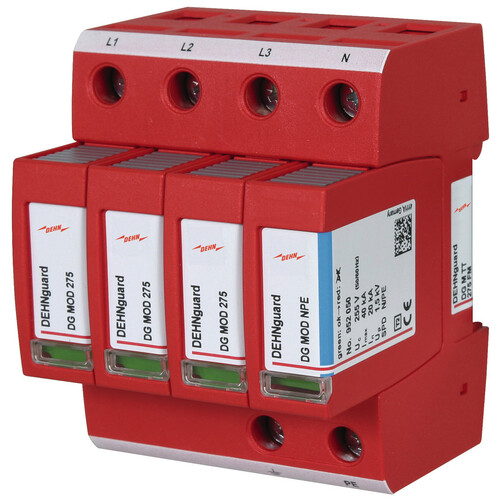

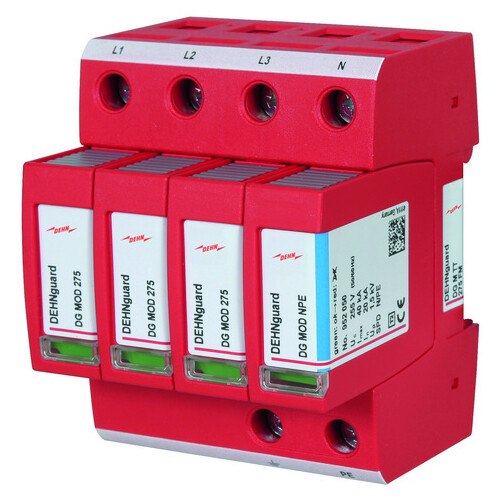

Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B ¿ 1 und höher.
Anmerkungen zur LIMMERT-KI

Der DEHN Überspannungsableiter DEHNGUARD M ist ein modularer Überspannungsschutz vom Typ 2 gemäß EN 61643-11, der speziell für den Einsatz in TT- und TN-S-Systemen konzipiert wurde. Mit einer Nennspannung von 230/400 V und einem Nennableitstoßstrom von 20 kA bietet er einen hohen Schutz vor Überspannungen. Die maximale dauerhafte Betriebsspannung beträgt 275 V, und der Schutz ist durch einen hohen Blitzstrom von bis zu 12 kA gewährleistet. Der DEHNGUARD M ist für die Montage auf einer 35 mm Hutschiene geeignet und hat eine Schutzart von IP 20. Mit einer Betriebstemperatur von -40 °C bis +80 °C ist er für verschiedene Umgebungen geeignet. Das Gerät verfügt über eine optische Signalisierung und eine hohe Gerätesicherheit durch das Thermo-Dynamik-Control-System. Ideal für den Schutz von Niederspannungs-Verbraucheranlagen in Blitzschutzkonzepten.

Produktinfos

Nennspannung AC: 230/400 V
Max. dauerhafte Betriebsspannung [L-N]: 275 V
Max. dauerhafte Betriebsspannung [N-PE]: 255 V
Nennableitstoßstrom (8/20 µs): 20 kA
Max. Ableitstrom (8/20 µs): 40 kA
Blitzstrom (10/350 µs) [N-PE]: 12 kA
Spannungsschutzpegel [L-N]: ≤ 1,5 kV
Spannungsschutzpegel [N-PE]: ≤ 1,5 kV
Folge-Stromlöschfähigkeit [N-PE]: 100 Arms
Reaktionszeit [L-N]: ≤ 25 ns
Reaktionszeit [N-PE]: ≤ 100 ns
Max. Netzseitige Überstromschutz: 125 A gG
Betriebstemperaturbereich: -40 °C ... +80 °C
Anzahl der Ports: 1
Querschnittsbereich (min.): 1,5 mm²
Querschnittsbereich (max.): 35 mm² (litzen) / 25 mm² (flexibel)
Montageart: Hutschiene TH35
Gehäusematerial: Thermoplast, rot
Schutzart: IP 20

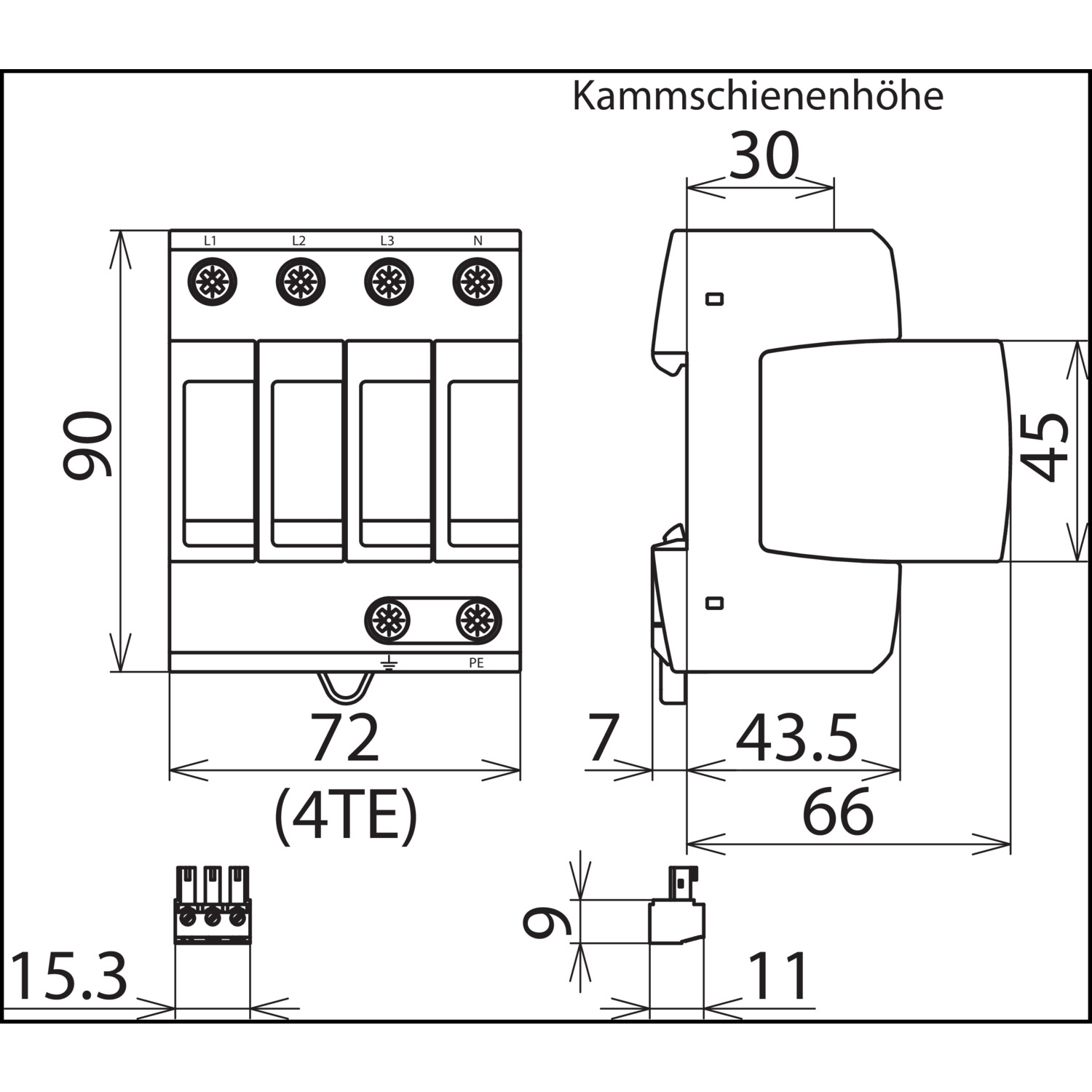

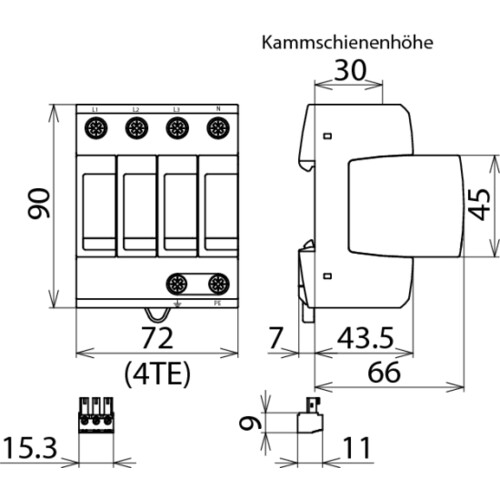

Baugröße: 4 TE
Gewicht: 415 g

DEHNguard modular

  • Nennspannung AC: 230/400 V
  • Schutzart: IP20
  • Gehäusewerkstoff: Thermoplast
  • Farbe: rot
  • Gewicht: 415 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

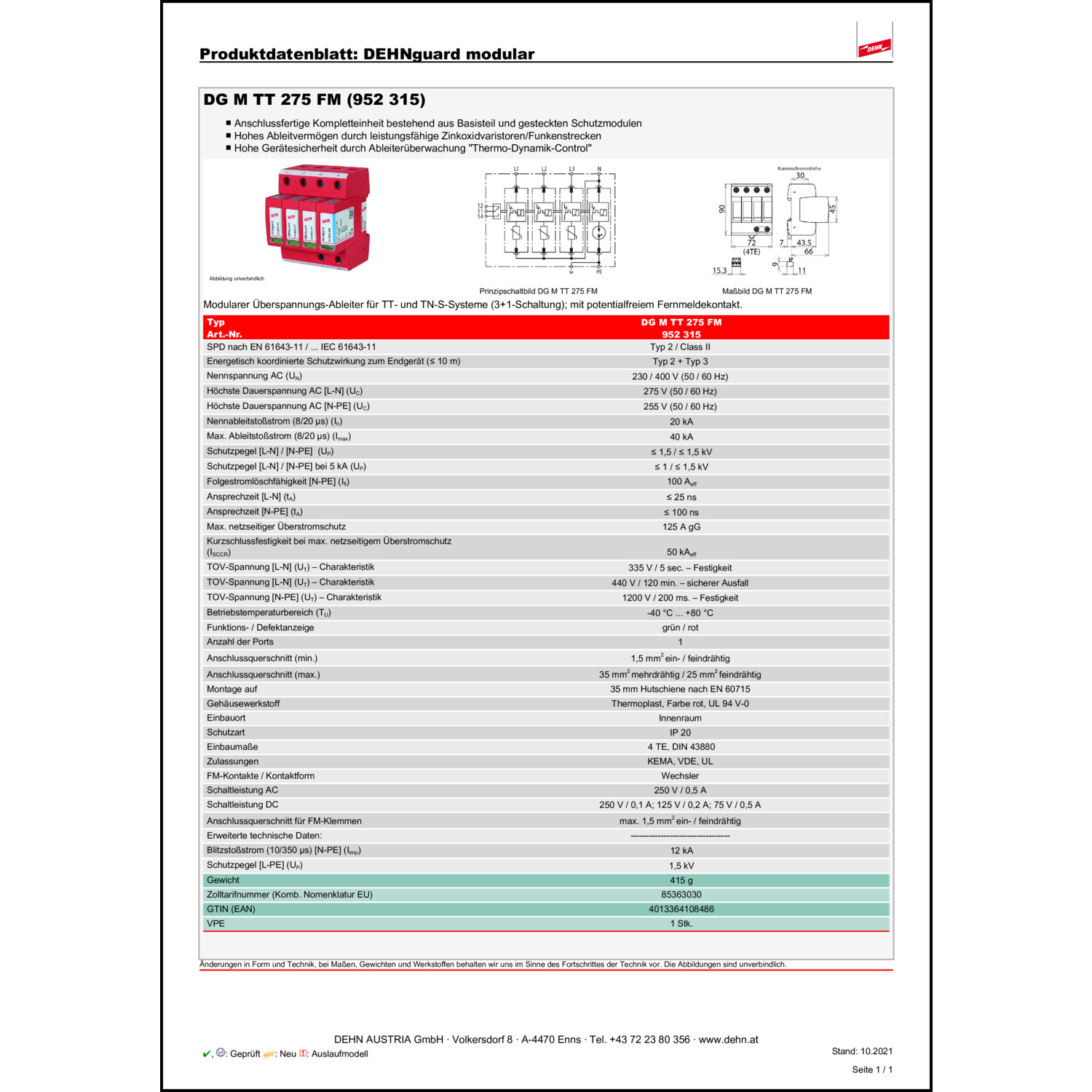

Katalogseiten

Produktinfos

Nennspannung AC: 230 V
Mit Fernmeldekontakt: Ja
Baugröße: 4 TE
Montageart: Hutschiene TH35
Nennableitstoßstrom (8/20): 20 kA
Signalisierung am Gerät: optisch
Weitere Details
Höchste Dauerspannung AC: 275 V
Schutzpegel L-N: 1.5 kV
Schutzpegel N-PE: 1.5 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
Prüfklasse Typ 2: Ja
Schutzart (IP): IP20
Anzahl der Leiter (ohne Erde): 4
Netzform TN-S: Ja
Netzform TT: Ja
