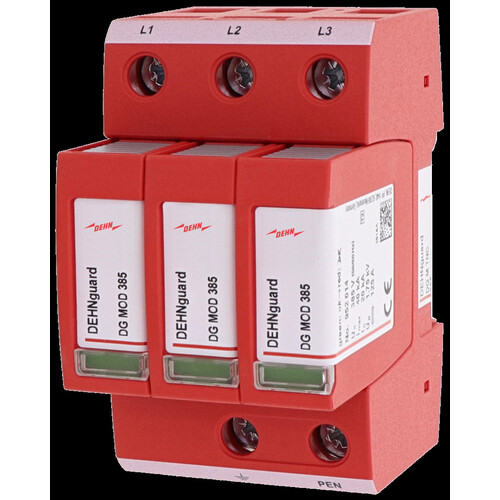

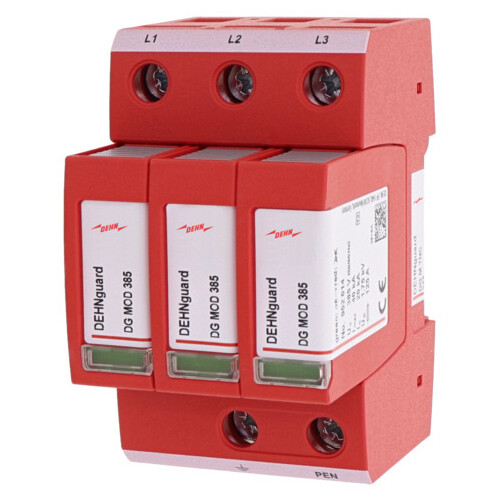

952314 Dehn Überspannungsableiter Typ 2 DEHNguard M

22901340
4612313
1 Stk
4013364124028
DE
85363030
952314
beantwortete(n) Fragen weitere Varianten
Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B ¿ 1 und höher.
Anmerkungen zur LIMMERT-KI

Der DEHN Überspannungsableiter Typ 2 DEHNguard M (DG M TNC 385) ist eine hochmoderne Lösung zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Mit einer Nennspannung von 230/400 V und einem Nennableitstoßstrom von 20 kA bietet dieser Überspannungsableiter eine hohe Entladekapazität dank schwerlastfähiger Zinkoxidvaristoren. Die integrierte Thermo-Dynamik-Control sorgt für eine zuverlässige Überwachung des Geräts. Der DEHNguard M ist für die Montage auf 35 mm Hutschienen geeignet und bietet eine Schutzart von IP 20. Er ist ideal für den Einsatz in Blitzschutzkonzepten an Schnittstellen 0B bis 1 und darüber hinaus. Mit einem Betriebstemperaturbereich von -40 °C bis +80 °C ist er für verschiedene Umgebungen geeignet, während sein kompaktes Design eine einfache Installation ermöglicht.

Produktinfos

Baugröße: 3 TE
Nennspannung (AC): 230/400 V
Max. kontinuierliche Betriebsspannung (AC): 385 V
Nennableitstoßstrom (8/20 µs): 20 kA
Max. Ableitstrom (8/20 µs): 40 kA
Schutzpegel (UP): ≤ 1.75 kV
Reaktionszeit (tA): ≤ 25 ns
Max. Überstromschutz: 125 A gG
Kurzschlussfestigkeit (ISCCR): 25 kArms
Temporäre Überspannung (TOV): 335 V / 5 sec. und 440 V / 120 min.
Betriebstemperaturbereich (TU): -40 °C bis +80 °C
Anzahl der Ports: 1
Querschnittsfläche (min.): 1.5 mm² (solid/flexible)
Querschnittsfläche (max.): 35 mm² (stranded) / 25 mm² (flexible)
Montageart: Hutschiene TH35
Gehäusematerial: thermoplastisch, rot, UL 94 V-0
Schutzart: IP 20
Gewicht: 342 g

DEHNguard modular

  • Nennspannung: 230 / 400 V AC
  • Höchste Dauerspannung: 385 V AC
  • Funktions-/ Defektanzeige: grün/rot
  • Anzahl der Ports: 1
  • Schutzart: IP20
  • Einbauort: Innenraum
  • Gehäusewerkstoff: Thermoplast
  • Gehäusefarbe: rot
  • Gewicht: 342 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Nennspannung AC: 230 V
Schutzpegel: 1.75 kV
Baugröße: 3 TE
Montageart: Hutschiene TH35
Nennableitstoßstrom (8/20): 20 kA
Signalisierung am Gerät: optisch
Weitere Details
Höchste Dauerspannung AC: 385 V
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
Prüfklasse Typ 2: Ja
Schutzart (IP): IP20
Anzahl der Leiter (ohne Erde): 3
Netzform TN-C: Ja
