952310 DEHN ÜS-ABLEITER DEHNGUARD M 230/400V/20KA Typ 2 3pol.+N TT+TN-S

02239393
1187259
1 Stk
4013364108479
DE
85363030
weitere Infos weitere Infos ausblenden
Dehn
952310
beantwortete(n) Fragen weitere Varianten
Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B ¿ 1 und höher.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der DEHN ÜS-Ableiter DEHNGUARD M ist ein modularer Überspannungsableiter vom Typ 2, der gemäß EN 61643-11 konzipiert wurde. Er schützt Niederspannungs-Verbraucheranlagen vor Überspannungen und ist für den Einsatz in TT- und TN-S-Systemen geeignet. Mit einer Nennspannung von 230/400 V und einem Nennableitstoßstrom von 20 kA bietet dieser Ableiter hohe Sicherheit und Zuverlässigkeit. Die maximale Dauerbetriebs-Spannung beträgt 275 V, und die Reaktionszeiten sind äußerst schnell, mit ≤ 25 ns für [L-N] und ≤ 100 ns für [N-PE]. Der DEHNGUARD M kann einfach auf einer Hutschiene montiert werden und ist für den Innenbereich geeignet. Das Gehäuse aus thermoplastischem Material gewährleistet eine hohe Beständigkeit und Sicherheit. Mit einem Gewicht von 405 g ist er kompakt und leicht zu installieren.

Produktinfos

Nennspannung (AC): 230/400 V
Max. Dauerbetriebs-Spannung [L-N]: 275 V
Max. Dauerbetriebs-Spannung [N-PE]: 255 V
Nennableitstoßstrom (8/20 µs): 20 kA
Max. Ableitstrom (8/20 µs): 40 kA
Blitzimpulsstrom [N-PE] (10/350 µs): 12 kA
Schutzpegel [L-N]/[N-PE]: ≤ 1.5 kV
Folge-Stromlöschfähigkeit [N-PE]: 100 Arms
Reaktionszeit [L-N]: ≤ 25 ns
Reaktionszeit [N-PE]: ≤ 100 ns
Max. Netzseitiger Überstromschutz: 125 A gG
Kurzschlussfestigkeit: 50 kArms
Betriebstemperaturbereich: -40 °C ... +80 °C
Anzahl der Ports: 1
Querschnittsbereich (min.): 1.5 mm²
Querschnittsbereich (max.): 35 mm² (litzen) / 25 mm² (flexibel)
Montageart: Hutschiene TH35
Gehäusematerial: thermoplastisch, rot, UL 94 V-0
Installationsort: Inneninstallation
Schutzart: IP 20
Baugröße: 4 TE
Gewicht: 405 g

DEHNguard modular

  • Nennspannung: 230/400 V AC
  • Höchste Dauerspannung: 275 V AC
  • Funktions-/ Defektanzeige: grün / rot
  • Montage auf: 35mm Hutschiene nach EN60715
  • Einbauort: Innenraum
  • Schutzart: IP20
  • Gewicht: 405 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

02118482
Preisanzeige nur nach Anmeldung
20276242
Preisanzeige nur nach Anmeldung
01342943
Preisanzeige nur nach Anmeldung
01046928
Preisanzeige nur nach Anmeldung
01046886
Preisanzeige nur nach Anmeldung
02220234
Preisanzeige nur nach Anmeldung
20245638
Preisanzeige nur nach Anmeldung
02236719
Preisanzeige nur nach Anmeldung
20602021
Preisanzeige nur nach Anmeldung
10062542
Preisanzeige nur nach Anmeldung
20036527
Preisanzeige nur nach Anmeldung
02063091
Preisanzeige nur nach Anmeldung
01324337
Preisanzeige nur nach Anmeldung
02201600
Preisanzeige nur nach Anmeldung
02063084
Preisanzeige nur nach Anmeldung
22671929
Preisanzeige nur nach Anmeldung
10062528
Preisanzeige nur nach Anmeldung
20021092
Preisanzeige nur nach Anmeldung
02259378
Preisanzeige nur nach Anmeldung
01342936
Preisanzeige nur nach Anmeldung

Download

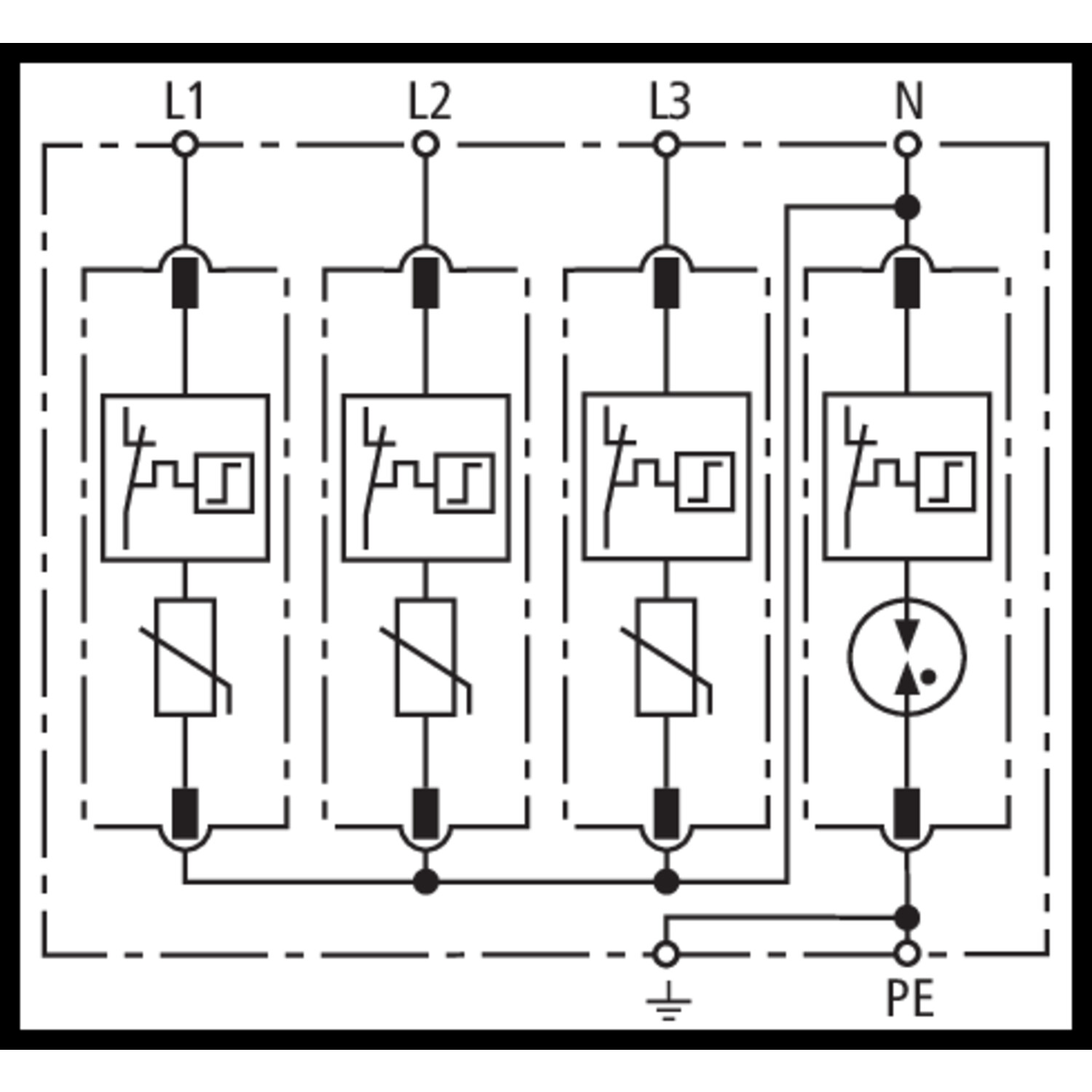

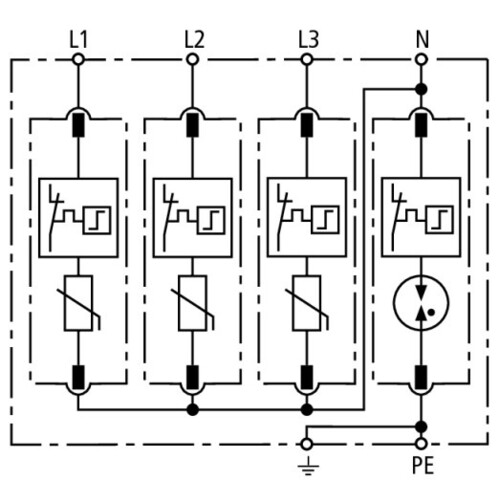

Schaltbild

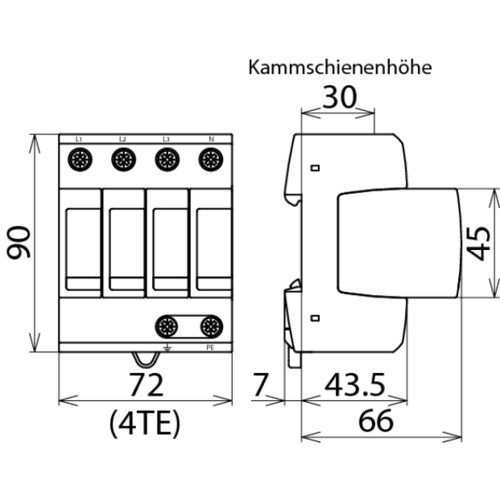

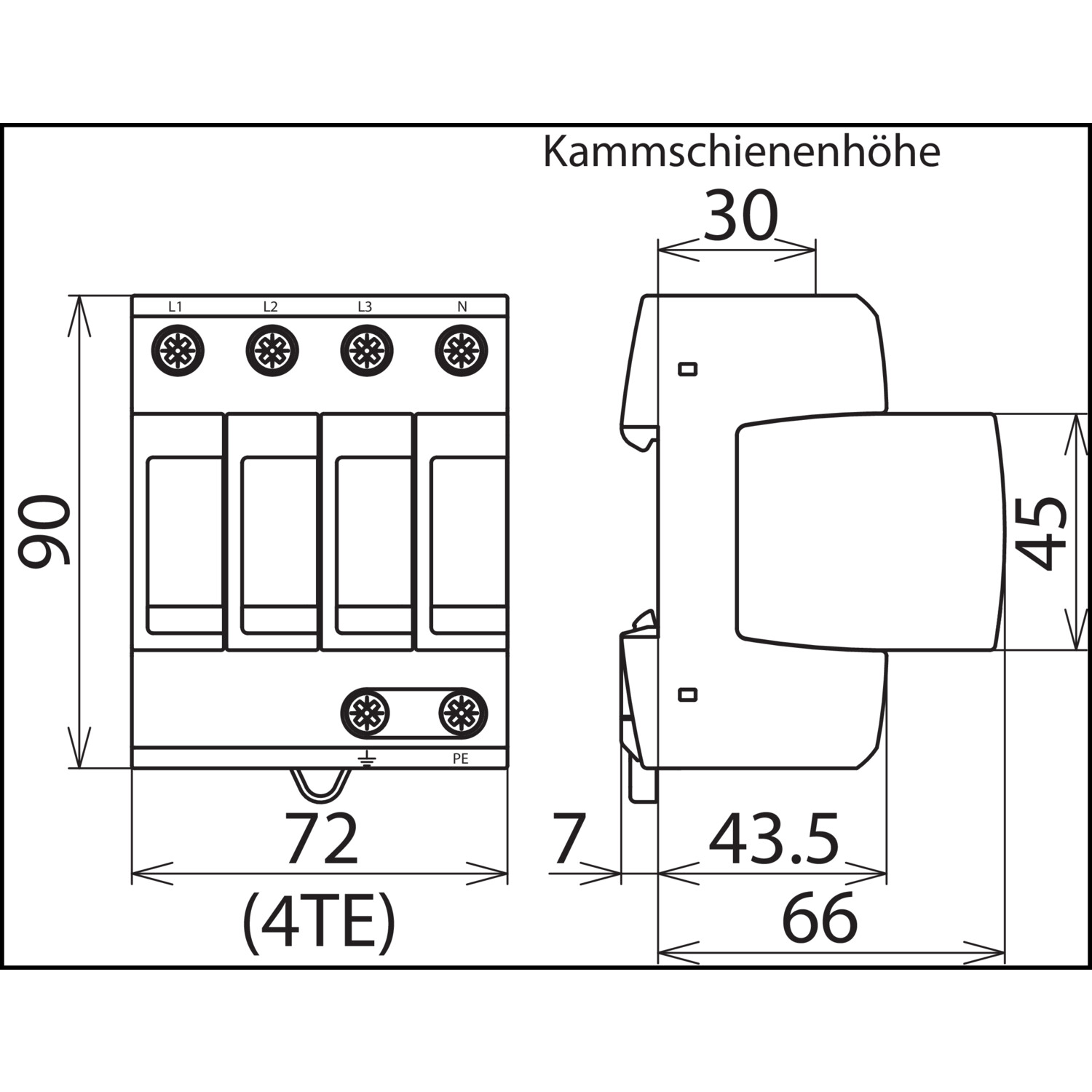

Maßzeichnung

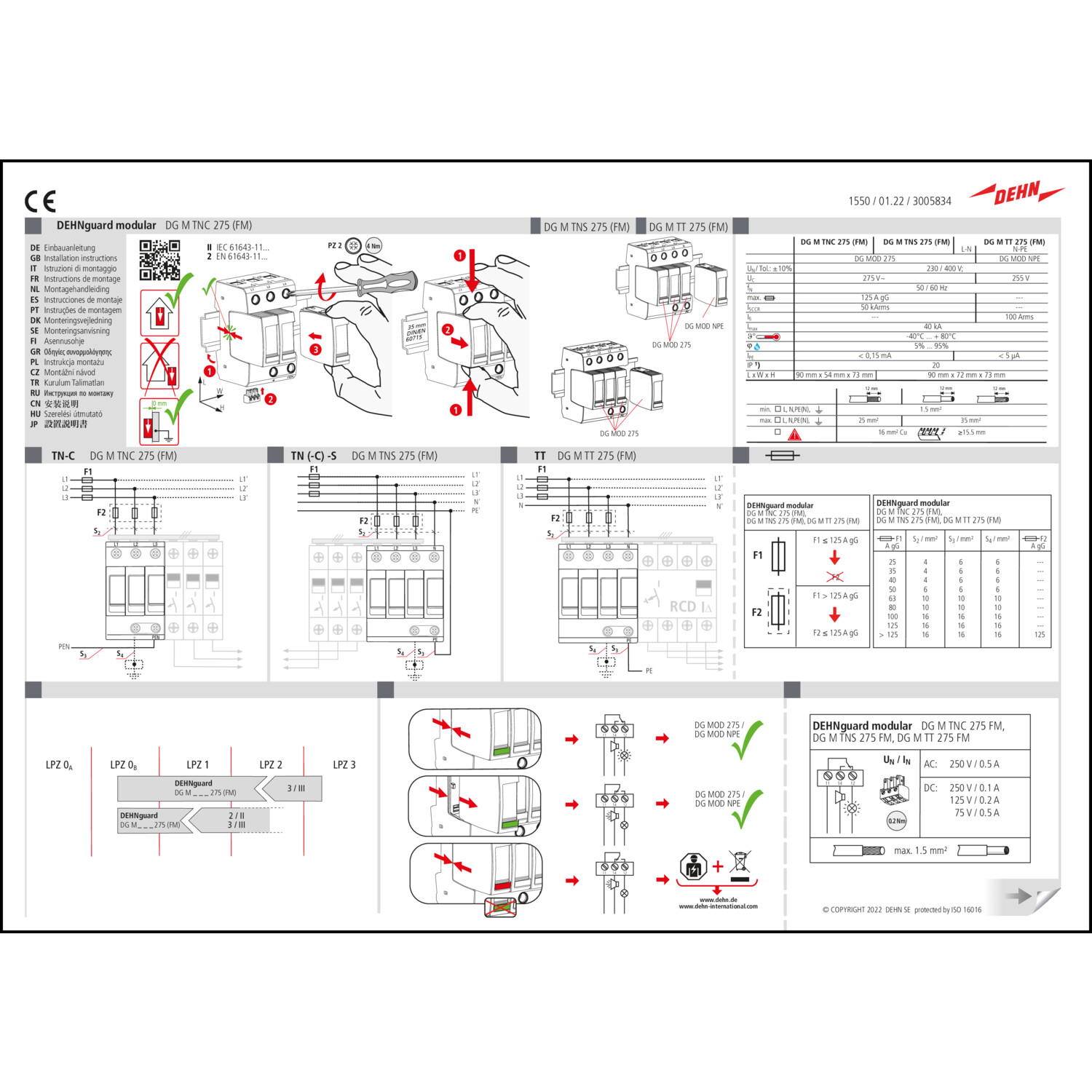

Montageanleitung

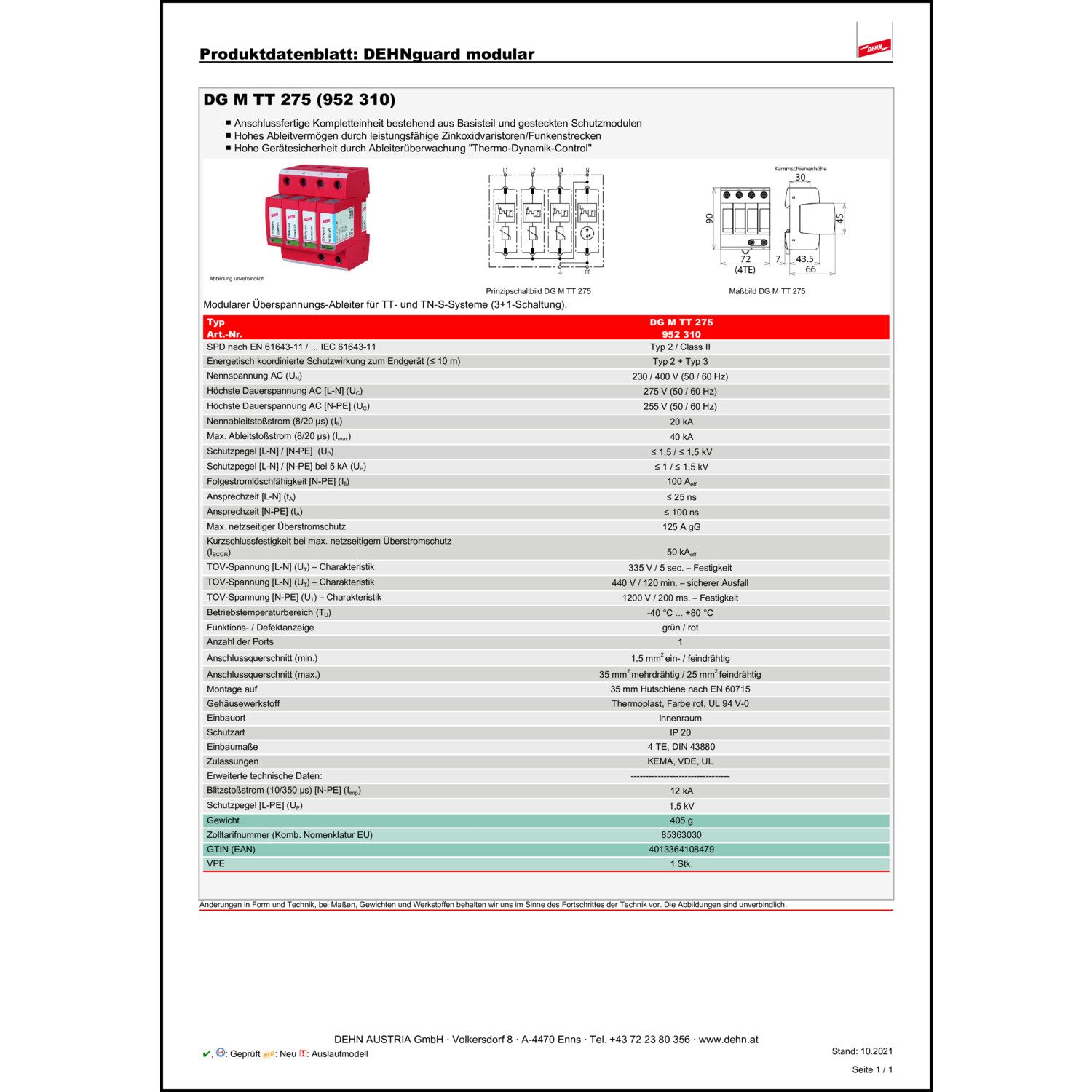

Produktdatenblatt

Katalogseiten

Produktinfos

Nennspannung AC: 230 V
Baugröße: 4 TE
Montageart: Hutschiene TH35
Nennableitstoßstrom (8/20): 20 kA
Signalisierung am Gerät: optisch
Weitere Details
Höchste Dauerspannung AC: 275 V
Schutzpegel L-N: 1.5 kV
Schutzpegel N-PE: 1.5 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
Prüfklasse Typ 2: Ja
Schutzart (IP): IP20
Anzahl der Leiter (ohne Erde): 4
Netzform TN-S: Ja
Netzform TT: Ja
Netzform sonstige: Nein
