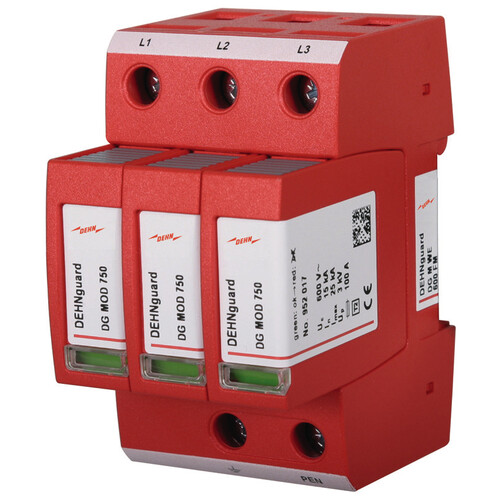

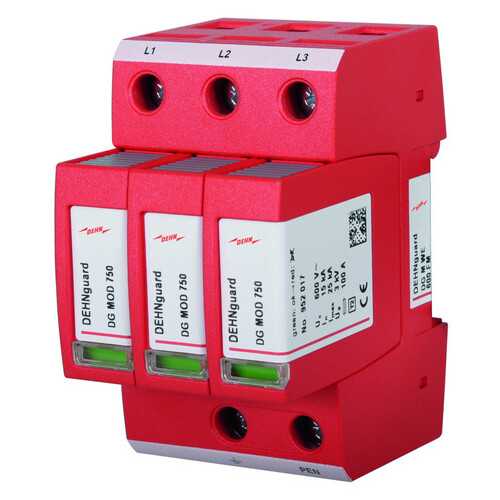

952307 Dehn Überspannungsableiter Typ 2 DEHNguard M

22901319
4934186
1 Stk
4013364113312
DE
85363030
952307
beantwortete(n) Fragen weitere Varianten

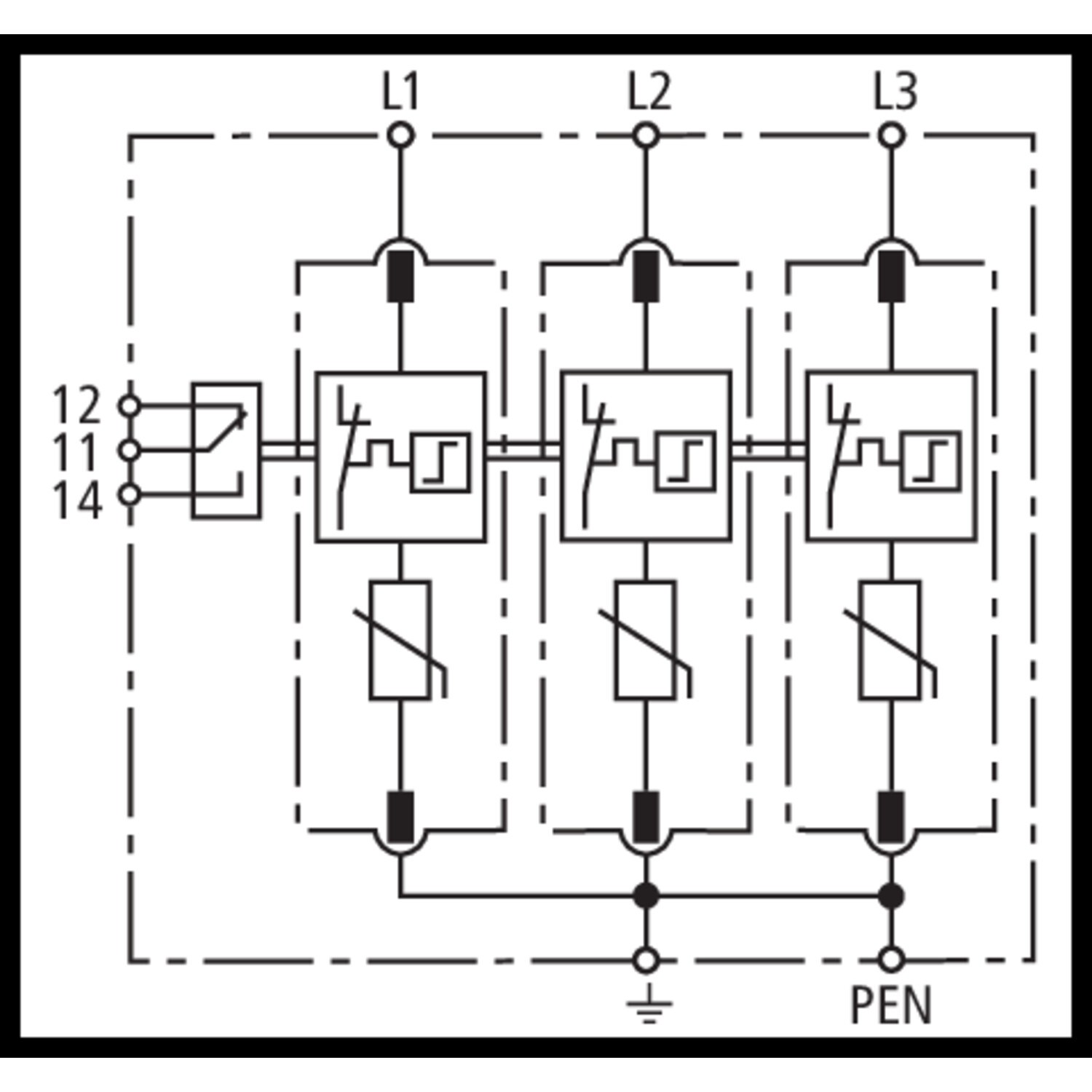

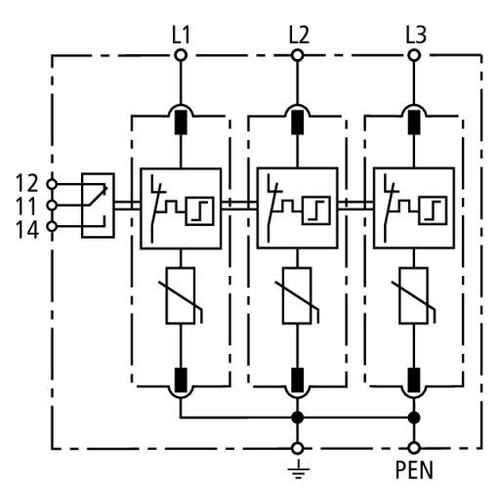

Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B ¿ 1 und höher.
Anmerkungen zur LIMMERT-KI

Der DEHN Überspannungsableiter Typ 2 DEHNguard M (952 307) ist eine hochmoderne, mehrpolige Lösung zur effektiven Überspannungsschutz für Niederspannungs-Verbraucheranlagen. Mit einer Nennspannung von 480 V und einer maximalen Dauerbetriebsspannung von 600 V bietet er einen zuverlässigen Schutz durch seine hohe Ableitfähigkeit von bis zu 25 kA. Der Überspannungsableiter ist für die Montage auf Hutschienen TH35 konzipiert und besteht aus einem Basisteil sowie gesteckten Schutzmodulen. Dank der Thermo-Dynamik-Control-Technologie gewährleistet der DEHNguard M eine hohe Gerätesicherheit. Er ist für den Einsatz in Blitzschutzkonzepten geeignet und verfügt über eine optische Signalisierung sowie einen Wechselkontakt für die Fernmeldung. Mit einem Betriebstemperaturbereich von -40 °C bis +80 °C ist er für verschiedene Umgebungen geeignet und hat eine Schutzart von IP 20.

Produktinfos

Nennspannung (AC): 480 V
Max. Dauerbetriebsspannung (AC): 600 V
Nennableitstoßstrom (8/20 µs): 15 kA
Max. Ableitstrom (8/20 µs): 25 kA
Schutzpegel (UP): ≤ 3 kV
Reaktionszeit (tA): ≤ 25 ns
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Anzahl der Ports: 1
Querschnittsfläche (min.): 1,5 mm²
Querschnittsfläche (max.): 35 mm²
Montageart: Hutschiene TH35
Gehäusematerial: Thermoplast, rot, UL 94 V-0
Schutzart: IP 20

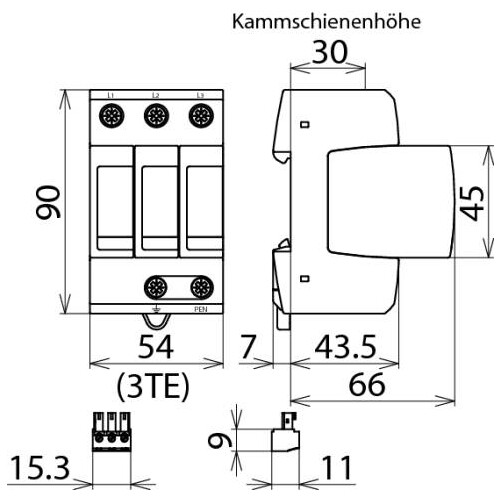

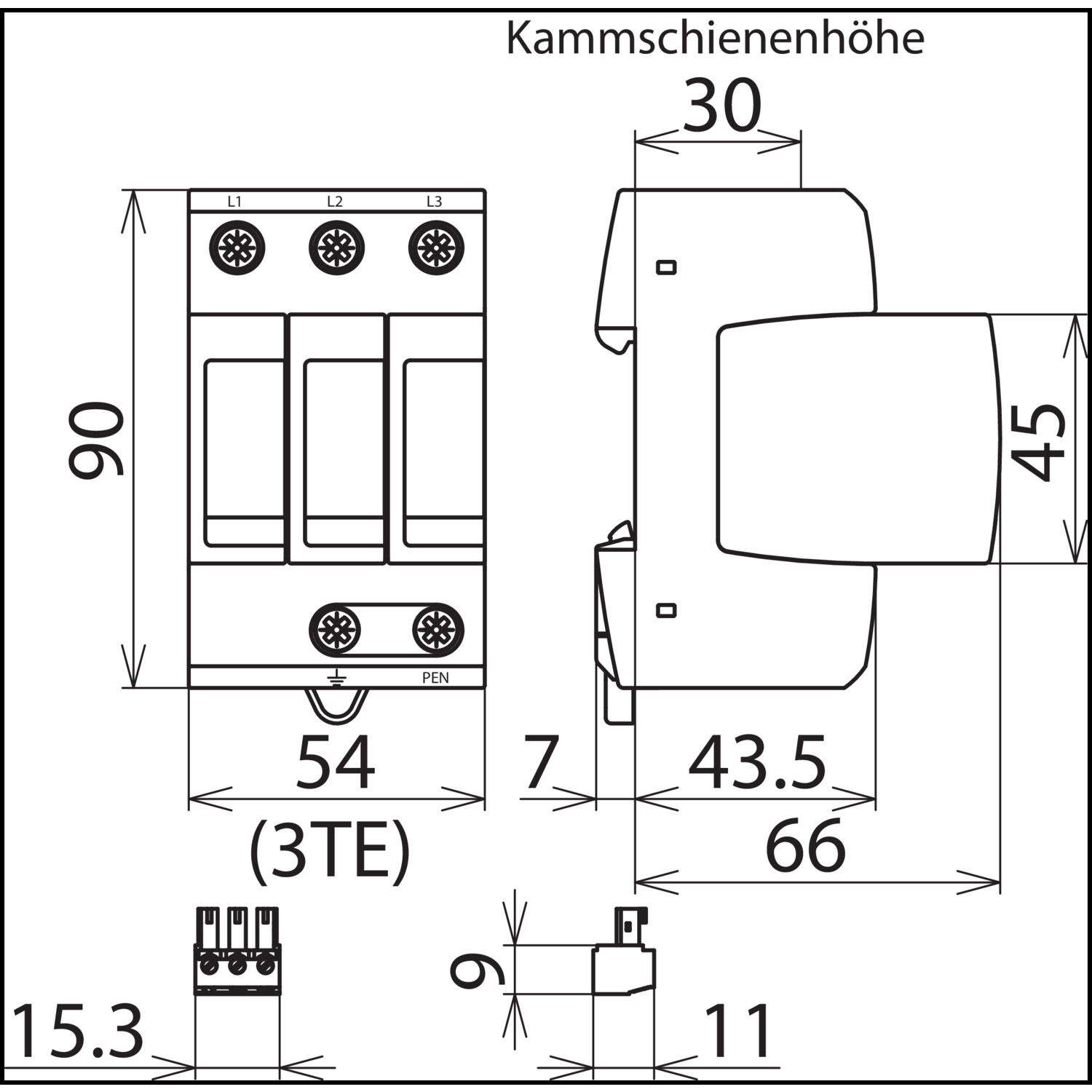

Baugröße: 3 TE
Fernmeldekontakt: Wechselkontakt
Signalisierung am Gerät: optisch
Gewicht: 388 g

DEHNguard modular

  • Nennspannung AC: 480V
  • Schutzart: IP20
  • Gehäusewerkstoff: Thermoplast
  • Farbe: rot
  • Gewicht: 388 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Nennspannung AC: 480 V
Schutzpegel: 3 kV
Mit Fernmeldekontakt: Ja
Baugröße: 3 TE
Montageart: Hutschiene TH35
Nennableitstoßstrom (8/20): 15 kA
Signalisierung am Gerät: optisch
Weitere Details
Höchste Dauerspannung AC: 600 V
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
Prüfklasse Typ 2: Ja
Schutzart (IP): IP20
Anzahl der Leiter (ohne Erde): 3
Netzform TT: Nein
Netzform sonstige: Ja
