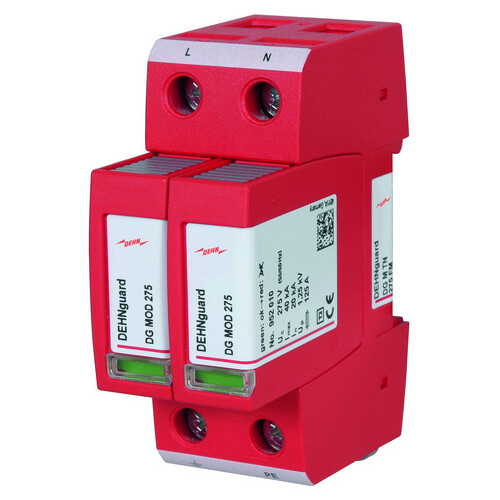

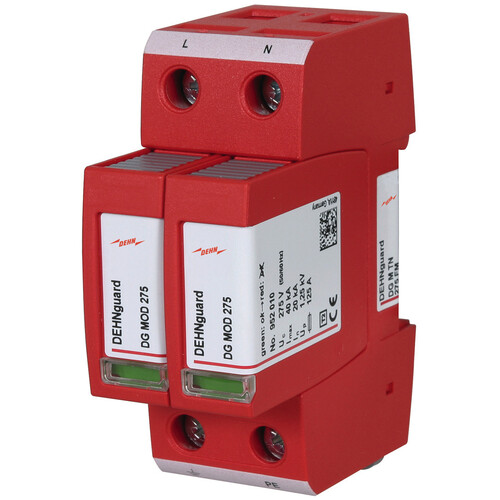

952205 Dehn DG M TN 275 FM Überspannungsableiter Typ 2

20040244
1187256
1 Stk
4013364108400
DE
85363030
952205
beantwortete(n) Fragen weitere Varianten

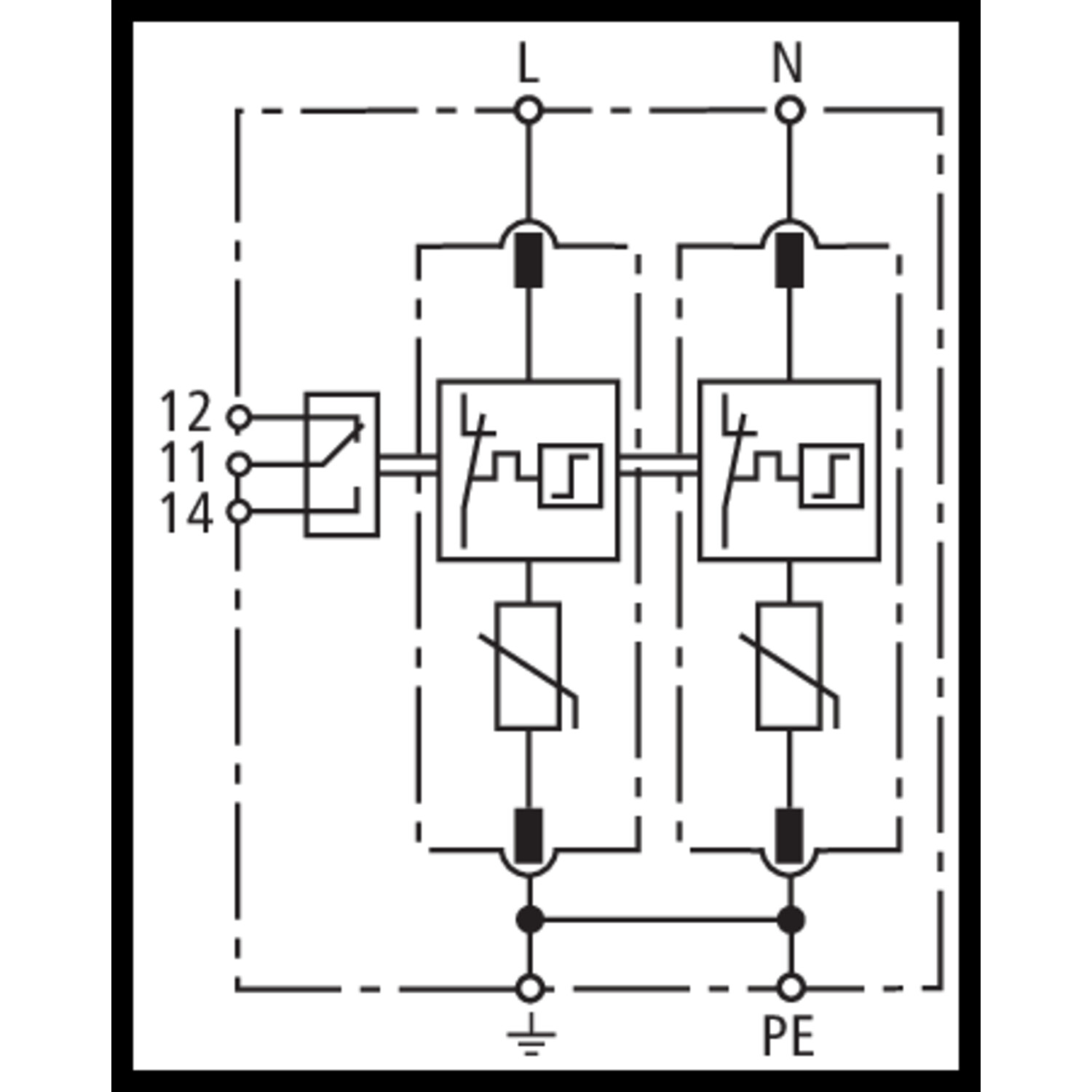

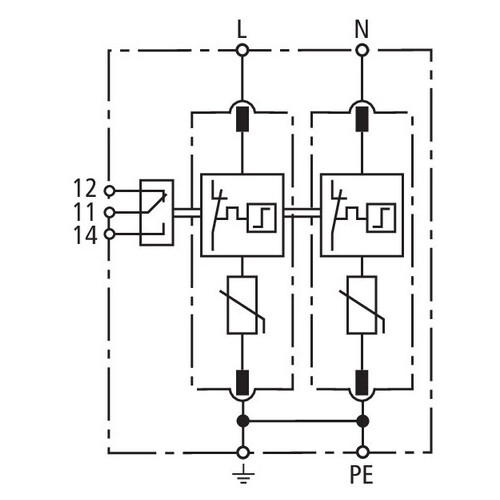

Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B ¿ 1 und höher.
Anmerkungen zur LIMMERT-KI

Der DEHN DG M TN 275 FM Überspannungsableiter Typ 2 ist eine hochmoderne Lösung zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Mit einer Nennspannung von 230 V und einem maximalen Dauerbetrieb von 275 V bietet dieser Überspannungsableiter eine hohe Entladefähigkeit von bis zu 40 kA. Die integrierte Thermo-Dynamik-Control sorgt für eine zuverlässige Überwachung des Geräts und eine hohe Betriebssicherheit. Der DG M TN 275 FM ist für die Montage auf 35 mm Hutschienen konzipiert und verfügt über eine Schutzart von IP 20, was ihn ideal für die Inneninstallation macht. Mit einem Betriebstemperaturbereich von -40 °C bis +80 °C ist er für eine Vielzahl von Anwendungen geeignet. Die Fernmeldekontaktfunktion ermöglicht eine einfache Integration in bestehende Systeme.

Produktinfos

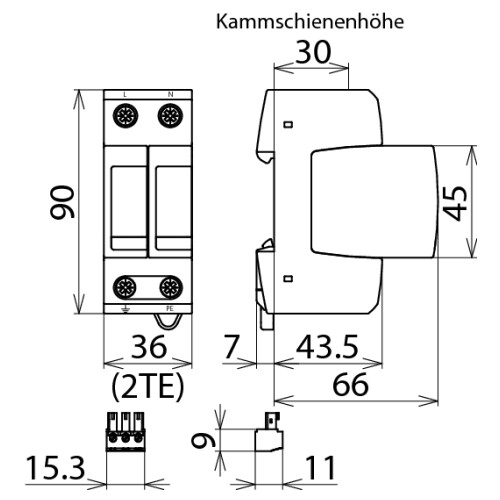

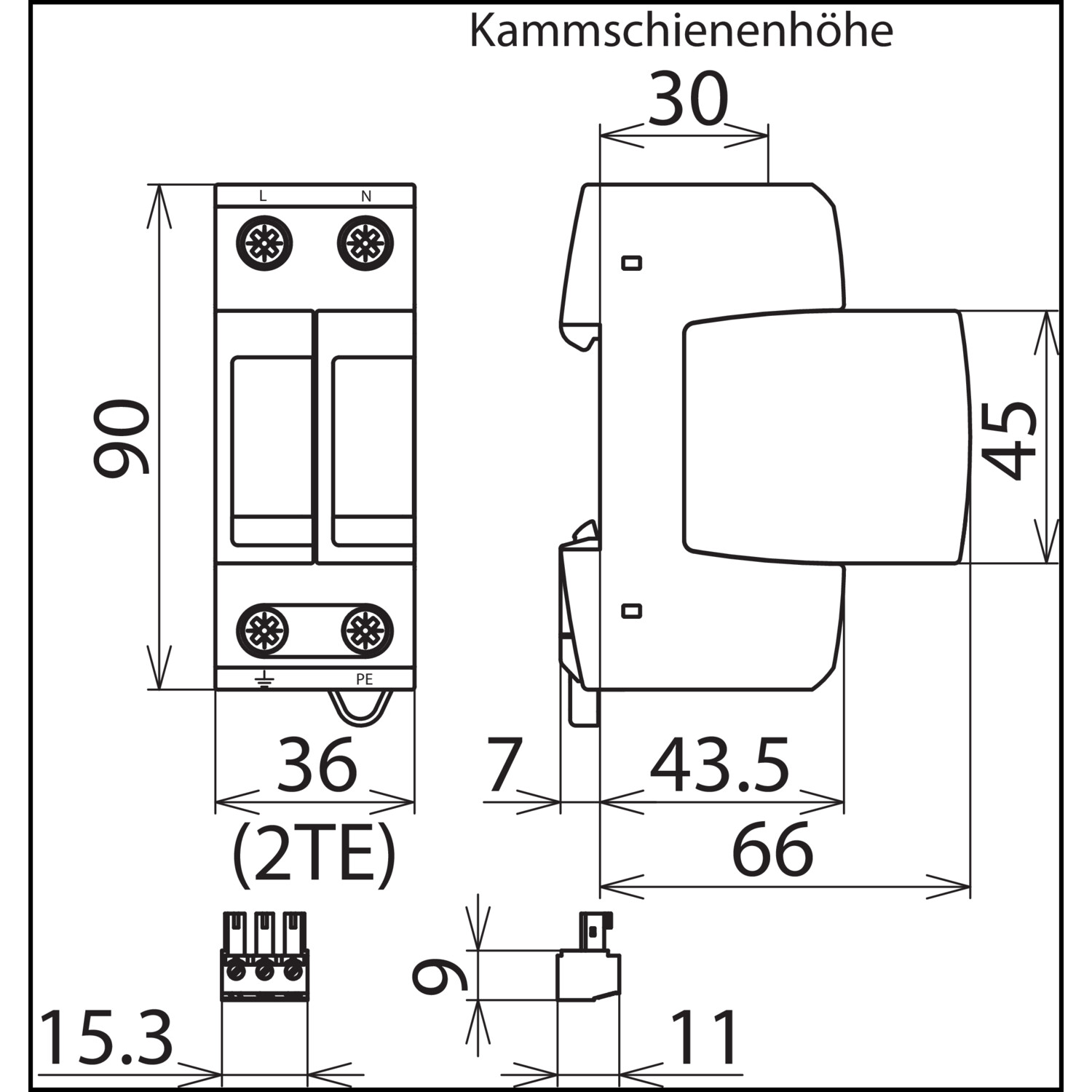

Baugröße: 2 TE
Nennspannung AC: 230 V
Max. Dauerbetriebsspannung AC: 275 V
Nennableitstoßstrom (8/20 µs): 20 kA
Max. Ableitstrom (8/20 µs): 40 kA
Schutzpegel (UP): ≤ 1,5 kV
Schutzpegel bei 5 kA (UP): ≤ 1 kV
Reaktionszeit (tA): ≤ 25 ns
Max. Netzseitige Überstromschutz: 125 A gG
Kurzschlussfestigkeit (ISCCR): 50 kArms
Vorübergehende Überspannung (TOV): 335 V / 5 sec.
Vorübergehende Überspannung (TOV): 440 V / 120 min.
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Anzahl der Ports: 1
Querschnittsfläche (min.): 1,5 mm²
Querschnittsfläche (max.): 35 mm² stranded / 25 mm² flexible
Montageart: Hutschiene TH35
Gehäusematerial: thermoplastisch, rot, UL 94 V-0
Einsatzort: Inneninstallation
Schutzart: IP 20
Gewicht: 232 g
Fernmeldekontakt: Wechselkontakt
AC Schaltleistung: 250 V / 0,5 A
DC Schaltleistung: 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A

DEHNguard modular

  • Nennspannung AC: 230 V
  • Schutzart: IP20
  • Gehäusewerkstoff: Thermoplast
  • Farbe: rot
  • Gewicht: 232 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

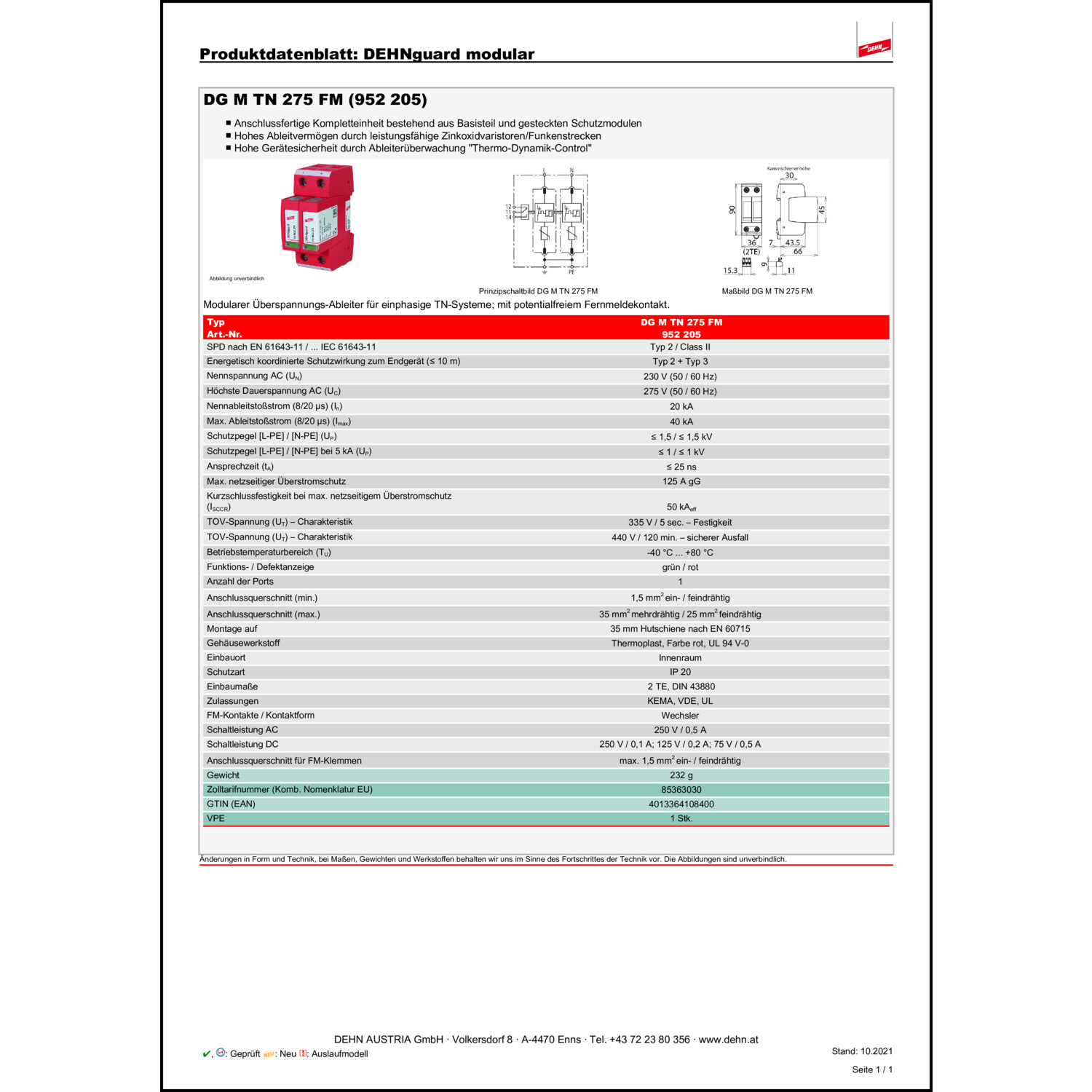

Katalogseiten

Produktinfos

Nennspannung AC: 230 V
Schutzpegel: 1.5 kV
Mit Fernmeldekontakt: Ja
Baugröße: 2 TE
Montageart: Hutschiene TH35
Nennableitstoßstrom (8/20): 20 kA
Signalisierung am Gerät: optisch
Weitere Details
Höchste Dauerspannung AC: 275 V
Schutzpegel N-PE: 1.5 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
Prüfklasse Typ 2: Ja
Schutzart (IP): IP20
Netzform TN: Ja
