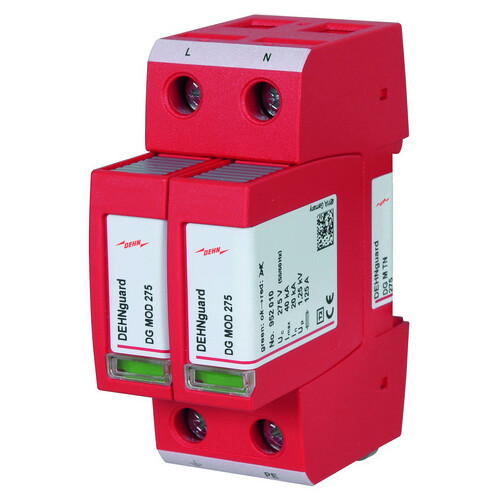

952200 DEHN Überspannungsableiter Typ2 DEHNguard M DG M TN 275 TN-System

20106751
1187255
1 Stk
4013364108394
DE
85363030
952200
beantwortete(n) Fragen weitere Varianten

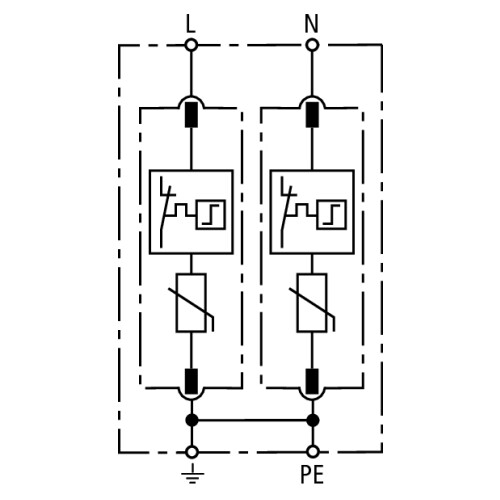

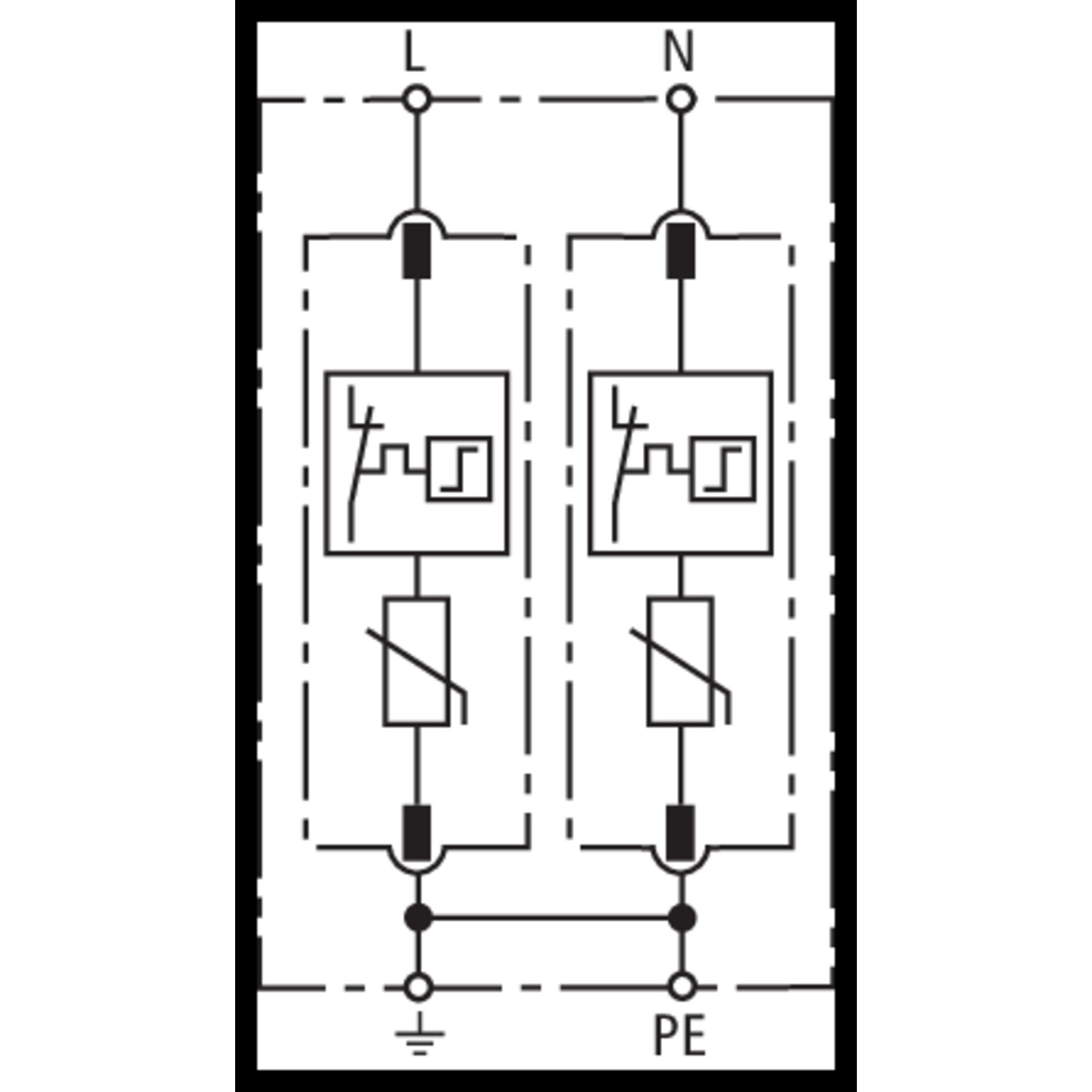

Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B ¿ 1 und höher.
Anmerkungen zur LIMMERT-KI

Der DEHN Überspannungsableiter Typ 2 DEHNguard M DG M TN 275 ist eine vorgefertigte Komplettlösung, die aus einem Basisteil und gesteckten Schutzmodulen besteht. Er bietet eine hohe Entladekapazität durch robuste Zinkoxid-Varistoren und Funkenstrecken und gewährleistet durch das Thermo-Dynamic-Control-System eine hohe Zuverlässigkeit. Mit einer Nennspannung von 230 V und einem maximalen Betriebsstrom von 275 V ist dieser Überspannungsableiter für den Einsatz in einphasigen TN-Systemen konzipiert. Die Schutzpegel von ≤ 1.5 kV und die Reaktionszeit von ≤ 25 ns machen ihn zu einer ausgezeichneten Wahl zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Seine Montage auf einer 35 mm Hutschiene und die IP 20 Schutzart machen ihn ideal für die Inneninstallation. Mit einem Gewicht von nur 229 g ist er leicht zu handhaben und zu installieren.

Produktinfos

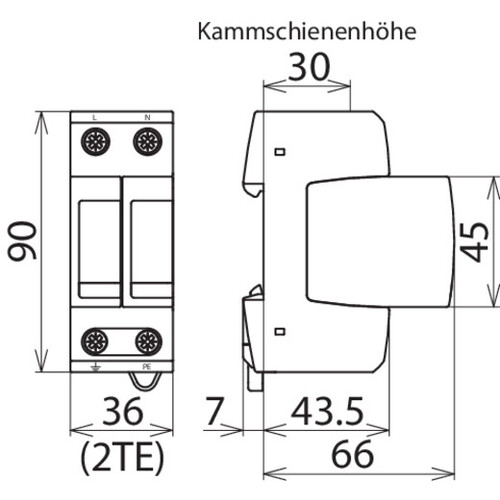

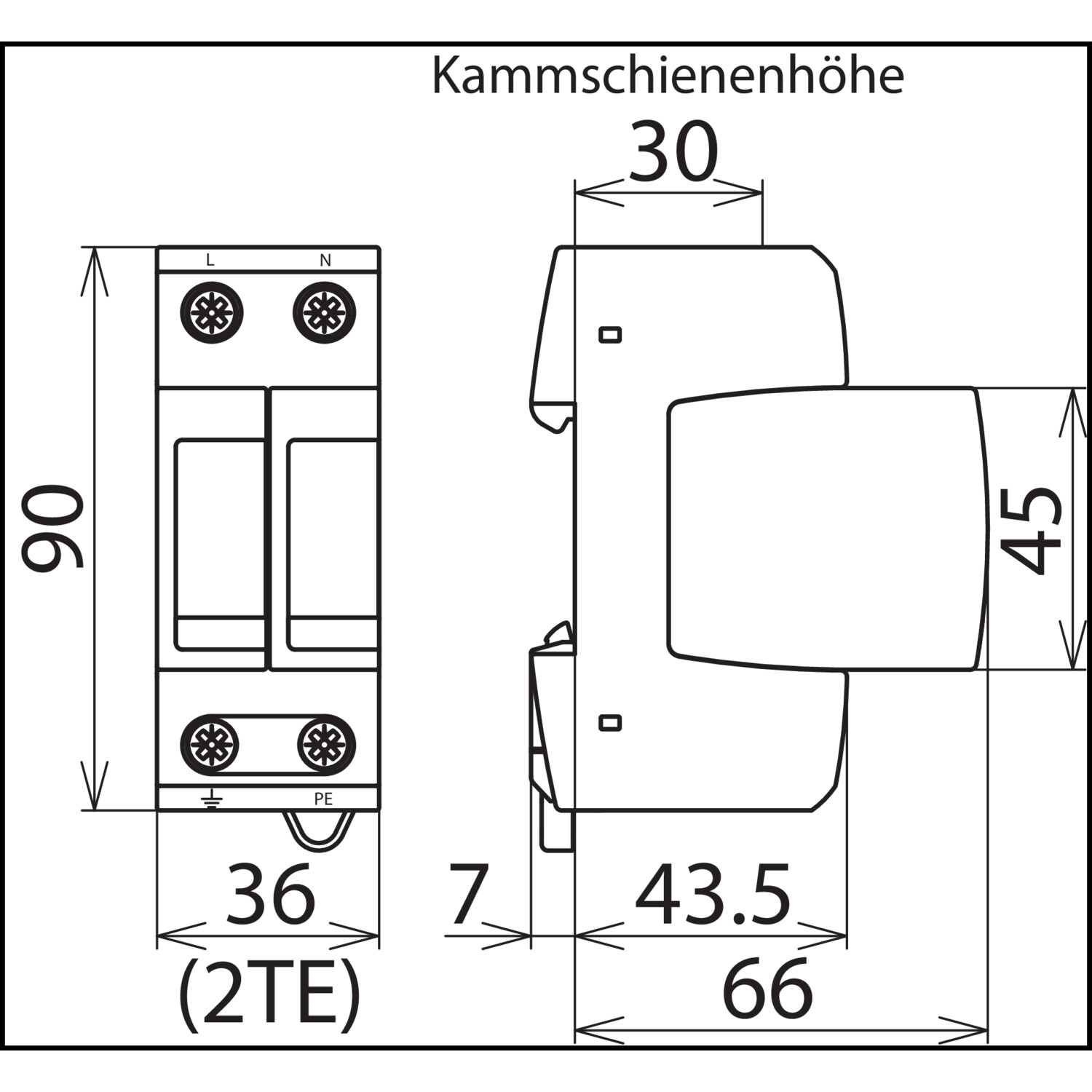

Baugröße: 2 TE
Nennspannung (AC): 230 V
Max. Dauerbetriebs-Spannung (AC): 275 V
Nennableitstoßstrom (8/20 µs): 20 kA
Max. Ableitstrom (8/20 µs): 40 kA
Schutzpegel [L-PE]/[N-PE]: ≤ 1.5 kV
Schutzpegel [L-PE] / [N-PE] bei 5 kA: ≤ 1 kV
Reaktionszeit (tA): ≤ 25 ns
Max. Netzseitiger Überstromschutz: 125 A gG
Kurzschlussfestigkeit (ISCCR): 50 kArms
Temporäre Überspannung (TOV): 335 V / 5 sec. (beständig), 440 V / 120 min. (sicherer Ausfall)
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Anzahl der Ports: 1
Querschnittsfläche (min.): 1.5 mm² (solid/flexible)
Querschnittsfläche (max.): 35 mm² (stranded) / 25 mm² (flexible)
Montageart: Hutschiene TH35
Gehäusematerial: thermoplastisch, rot, UL 94 V-0
Installationsort: Inneninstallation
Schutzart: IP 20
Kapazität: 2 Module
Gewicht: 229 g

DEHNguard modular

  • Nennspannung AC: 230 V
  • Schutzart: IP20
  • Gehäusewerkstoff: Thermoplast
  • Farbe: rot
  • Gewicht: 229 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Nennspannung AC: 230 V
Schutzpegel: 1.5 kV
Baugröße: 2 TE
Montageart: Hutschiene TH35
Nennableitstoßstrom (8/20): 20 kA
Signalisierung am Gerät: optisch
Weitere Details
Höchste Dauerspannung AC: 275 V
Schutzpegel N-PE: 1.5 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
Prüfklasse Typ 2: Ja
Schutzart (IP): IP20
Anzahl der Leiter (ohne Erde): 2
Netzform TN: Ja
