952084 Dehn Dehnguard S 385 VA Überspannungsableiter

20101074
5978667
1 Stk
4013364127333
DE
85363030
952084
beantwortete(n) Fragen weitere Varianten
Einpoliger Überspannungsableiter DEHNguard S VA, Typ 2 nach EN 61643-11, bestehend aus Basisteil und Varistor-Funkenstrecken-Reihenschaltung im Schutzmodul. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B ¿ 1 und höher.
Anmerkungen zur LIMMERT-KI

Der DEHNguard S 385 VA ist ein einpoliger Überspannungsableiter vom Typ 2 gemäß EN 61643-11, der für den Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen konzipiert ist. Er besteht aus einem Basisteil und einem pluggbaren Schutzmodul, das eine Reihe von Varistoren und Funkenstrecken kombiniert. Mit einer Nennspannung von 230 V AC und einer maximalen Dauerbetriebsspannung von 385 V bietet dieser Überspannungsableiter hohe Zuverlässigkeit und Sicherheit, unterstützt durch das Thermo-Dynamik-Control-System zur Überwachung des Gerätes. Der DEHNguard S 385 VA ist einfach auf einer 35 mm DIN-Schiene zu montieren und eignet sich ideal für den Einsatz in Blitzschutzkonzepten. Mit einem Gewicht von nur 117 g und einer Schutzart von IP 20 ist er für die Installation in Innenräumen geeignet.

Produktinfos

Nennspannung AC: 230 V
Nennspannung DC: 500 V
Max. Dauerbetriebsspannung AC: 385 V
Nennableitstoßstrom (8/20 µs): 10 kA
Max. Ableitstrom (8/20 µs): 20 kA
Schutzpegel: ≤ 1,75 kV
Reaktionszeit: ≤ 100 ns
Max. Überstromschutz: 100 A gG
Betriebstemperaturbereich: -40 °C ... +80 °C
Anzahl der Ports: 1
Querschnittsbereich (min.): 1,5 mm² (litzen) / flexibel
Querschnittsbereich (max.): 35 mm² (litzen) / 25 mm² (flexibel)
Montageart: Hutschiene TH35
Gehäusematerial: thermoplastisch, rot, UL 94 V-0
Schutzart: IP 20
Gewicht: 117 g

DEHNguard S

  • Nennspannung: 230 V AC
  • Höchste Dauerspannung: 285 V AC / 500 V DC
  • Funktions-/ Defektanzeige: grün/rot
  • Anzahl der Ports: 1
  • Montage auf: 35 mm Hutschiene nach EN 60715
  • Gehäusewerkstoff: Thermoplast
  • Farbe: rot
  • Schutzart: IP20
  • Gewicht: 117 g
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

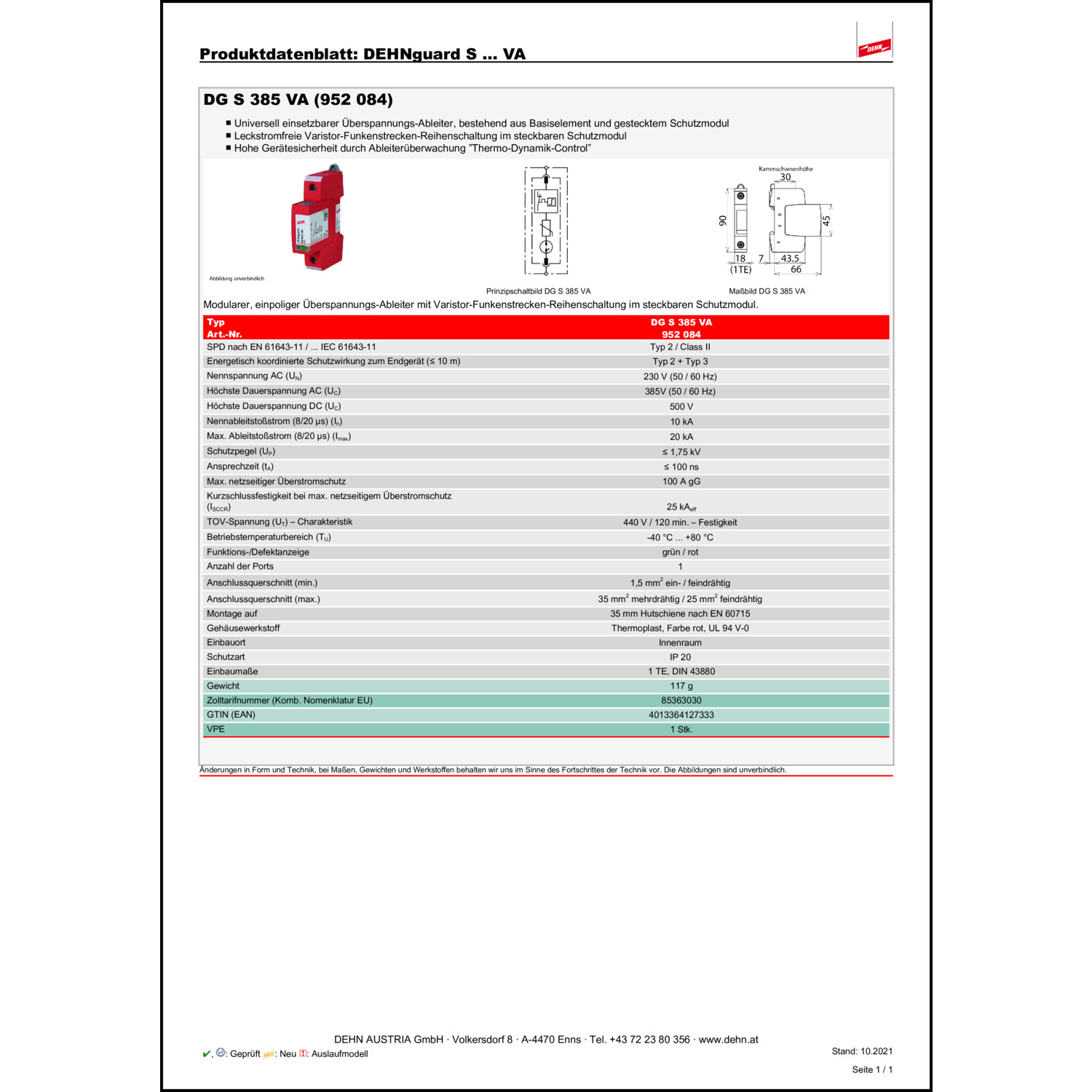

    Katalogseiten

    Produktinfos

    Nennspannung AC: 230 V
    Nennspannung DC: 500 V
    Schutzpegel: 1.75 kV
    Baugröße: 1 TE
    Montageart: Hutschiene TH35
    Nennableitstoßstrom (8/20): 10 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Höchste Dauerspannung AC: 385 V
    Höchste Dauerspannung DC: 500 V
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
    Prüfklasse Typ 2: Ja
    Schutzart (IP): IP20
    Anzahl der Leiter (ohne Erde): 1
    Netzform IT: Nein
    Netzform TN: Ja
    Netzform TN-C: Ja
    Netzform TN-S: Ja
    Netzform TT: Ja
    Netzform TN-C-S: Ja
