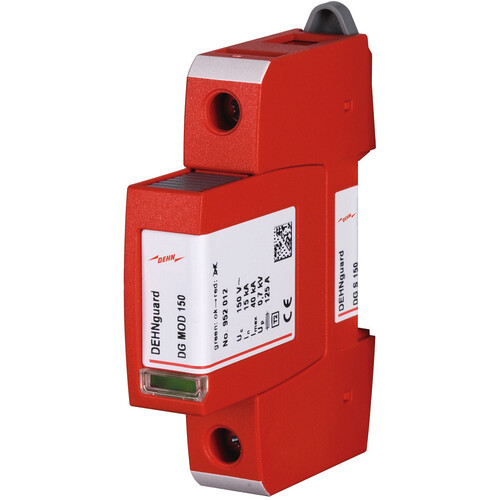

952072 Dehn Überspannungsableiter Typ 2 DEHNguard S

22901137
4820892
1 Stk
4013364109858
DE
85363030
952072
beantwortete(n) Fragen weitere Varianten

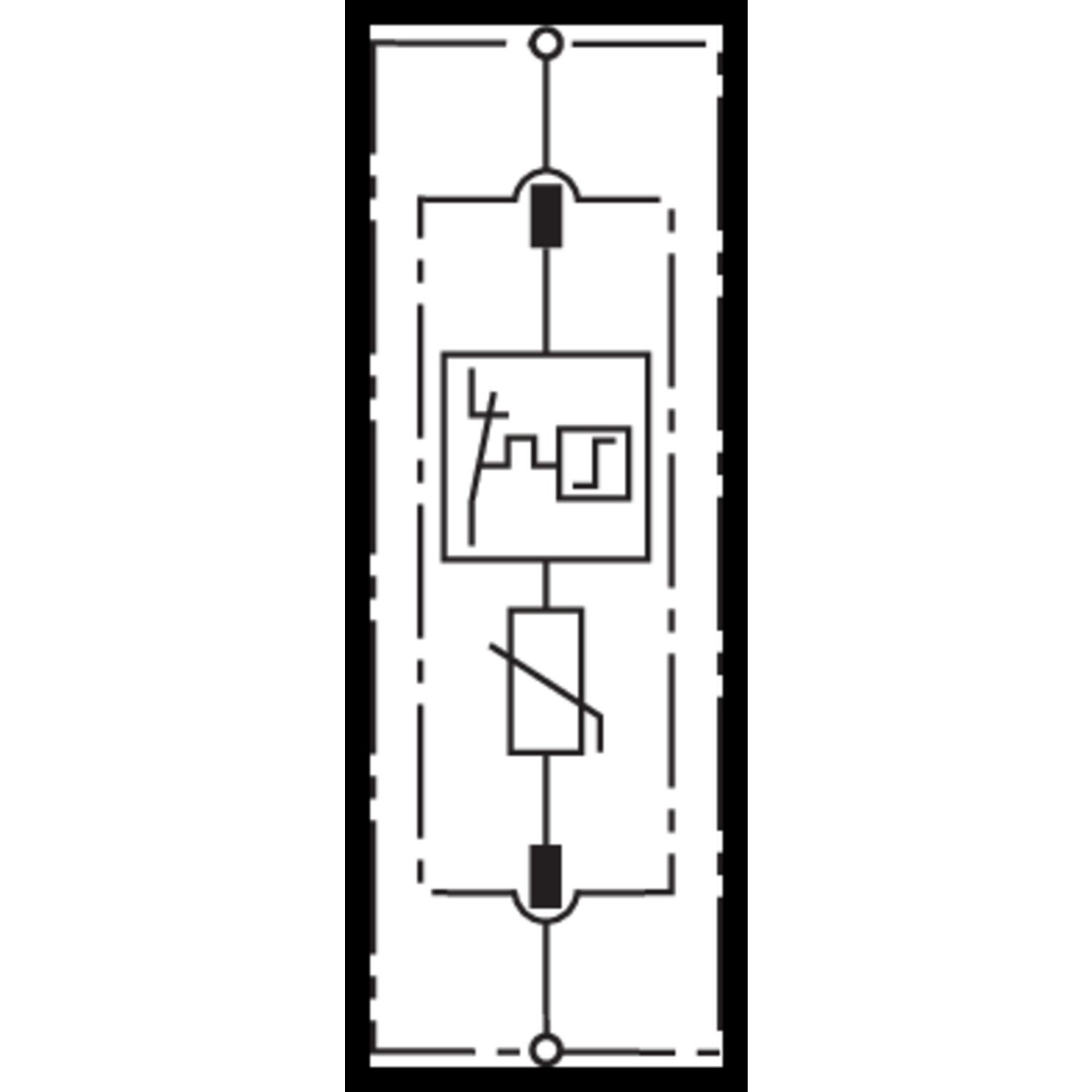

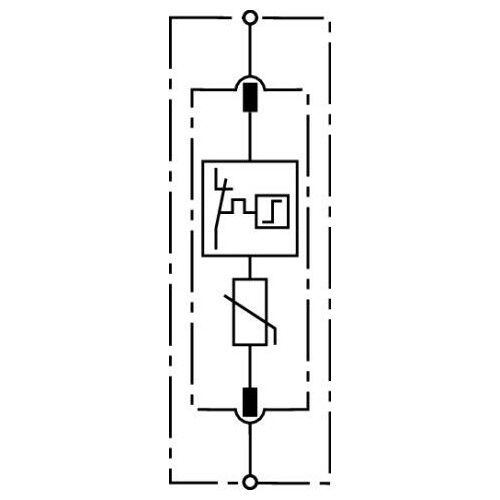

Einpoliger Überspannungsableiter DEHNguard S, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gestecktem Schutzmodul. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B ¿ 1 und höher.
Anmerkungen zur LIMMERT-KI

Der DEHN Überspannungsableiter Typ 2 DEHNguard S ist eine zuverlässige Lösung zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Dieser einpolige Überspannungsableiter besteht aus einem Basisteil und einem gesteckten Schutzmodul und erfüllt die Anforderungen gemäß EN 61643-11. Mit einer Nennspannung von 120 V (AC) und einem Nennableitstoßstrom von 15 kA bietet er hohe Sicherheit und Zuverlässigkeit. Die innovative Thermo-Dynamik-Control-Technologie überwacht den Zustand des Geräts und sorgt für eine hohe Betriebssicherheit. Der DEHNguard S ist für die Montage auf 35 mm DIN-Schienen geeignet und hat eine Schutzart von IP 20, was ihn ideal für den Innenbereich macht. Mit einem Temperaturbereich von -40 °C bis +80 °C ist er für verschiedene Anwendungen geeignet und gewährleistet eine optimale Leistung unter extremen Bedingungen.

Produktinfos

Typ: Typ 2 gemäß EN 61643-11 / IEC 61643-11
Nennspannung (AC): 120 V (50 / 60 Hz)
Max. Dauerbetriebs-Spannung (AC): 150 V (50 / 60 Hz)
Max. Dauerbetriebs-Spannung (DC): 200 V
Nennableitstoßstrom (8/20 µs): 15 kA
Max. Ableitstrom (8/20 µs): 40 kA
Schutzpegel (UP): ≤ 0.7 kV
Schutzpegel bei 5 kA (UP): ≤ 0.55 kV
Reaktionszeit (tA): ≤ 25 ns
Max. Überstromschutz: 125 A gG
Kurzschlussfestigkeit (ISCCR): 50 kArms
Vorübergehende Überspannung (TOV): 175 V / 5 sec. – withstand
Vorübergehende Überspannung (TOV): 230 V / 120 min. – safe failure
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Betriebszustand / Fehleranzeige: grün / rot
Anzahl der Ports: 1
Querschnittsfläche (min.): 1.5 mm² (solid/flexible)
Querschnittsfläche (max.): 35 mm² (stranded) / 25 mm² (flexible)
Montageart: Hutschiene TH35 gemäß EN 60715
Gehäusematerial: thermoplastisch, rot, UL 94 V-0
Installationsort: Inneninstallation
Schutzart: IP 20
Gewicht: 109 g

DEHNguard S

  • Höchste Dauerspannung: 150V AC
  • Funktions-/Defektanzeige: grün/rot
  • Einbauort: Innenraum
  • Schutzart: IP20
  • Gewicht: 109 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Nennspannung AC: 120 V
Schutzpegel: 0.7 kV

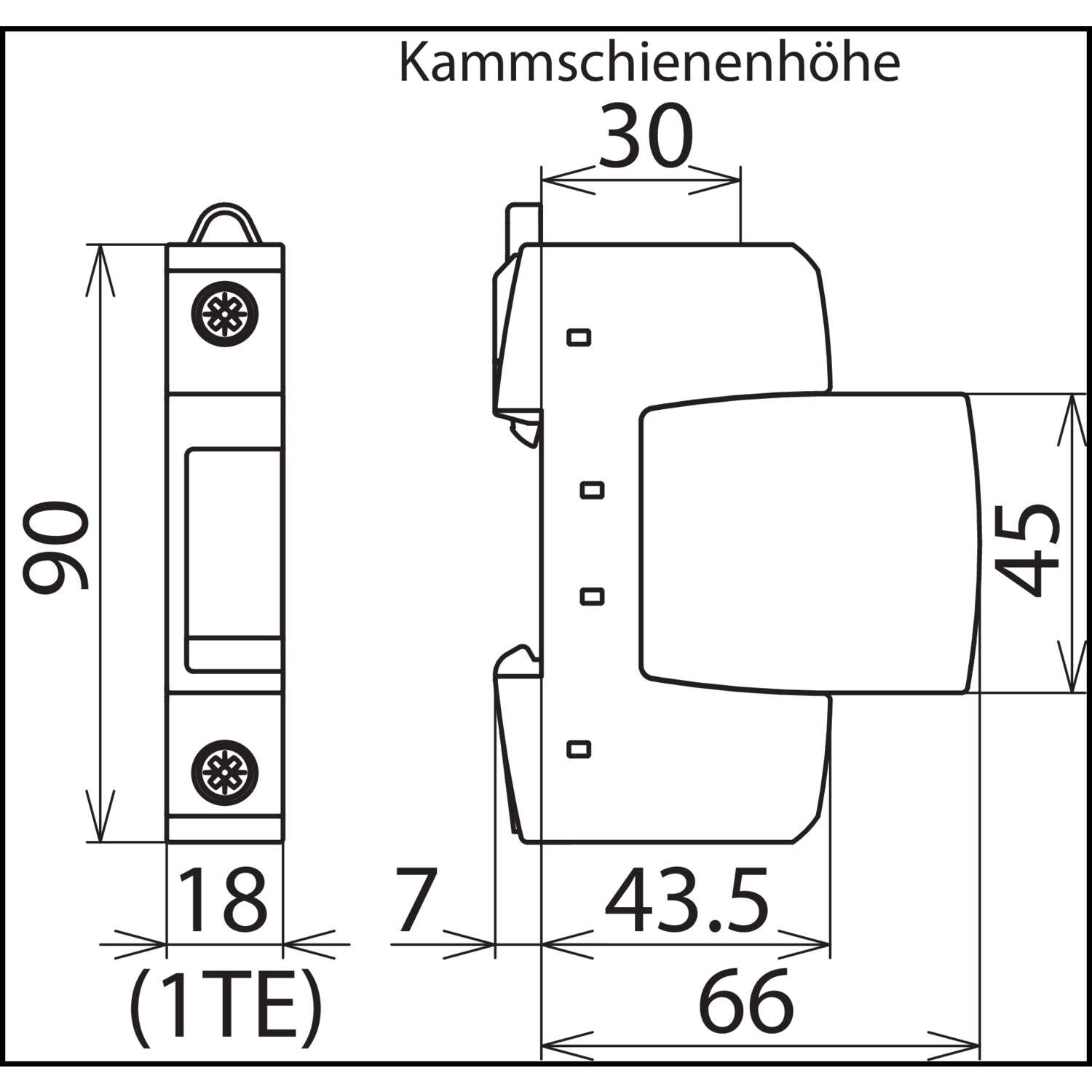

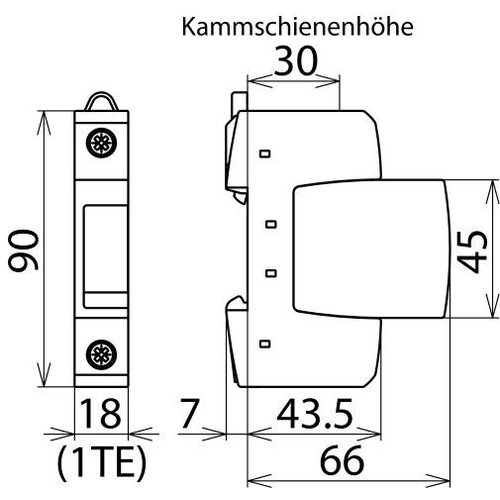

Baugröße: 1 TE
Montageart: Hutschiene TH35
Nennableitstoßstrom (8/20): 15 kA
Signalisierung am Gerät: optisch
Weitere Details
Höchste Dauerspannung AC: 150 V
Höchste Dauerspannung DC: 200 V
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
Prüfklasse Typ 2: Ja
Schutzart (IP): IP20
Anzahl der Leiter (ohne Erde): 1
Netzform TN: Ja
Netzform TN-C: Ja
Netzform TN-S: Ja
Netzform TT: Ja
Netzform TN-C-S: Ja
