952070 DEHN ÜS-ABLEITER DEHNGUARD S 275V 20KA

02239428
1187200
1 Stk
4013364108493
DE
85363030
952070
beantwortete(n) Fragen weitere Varianten

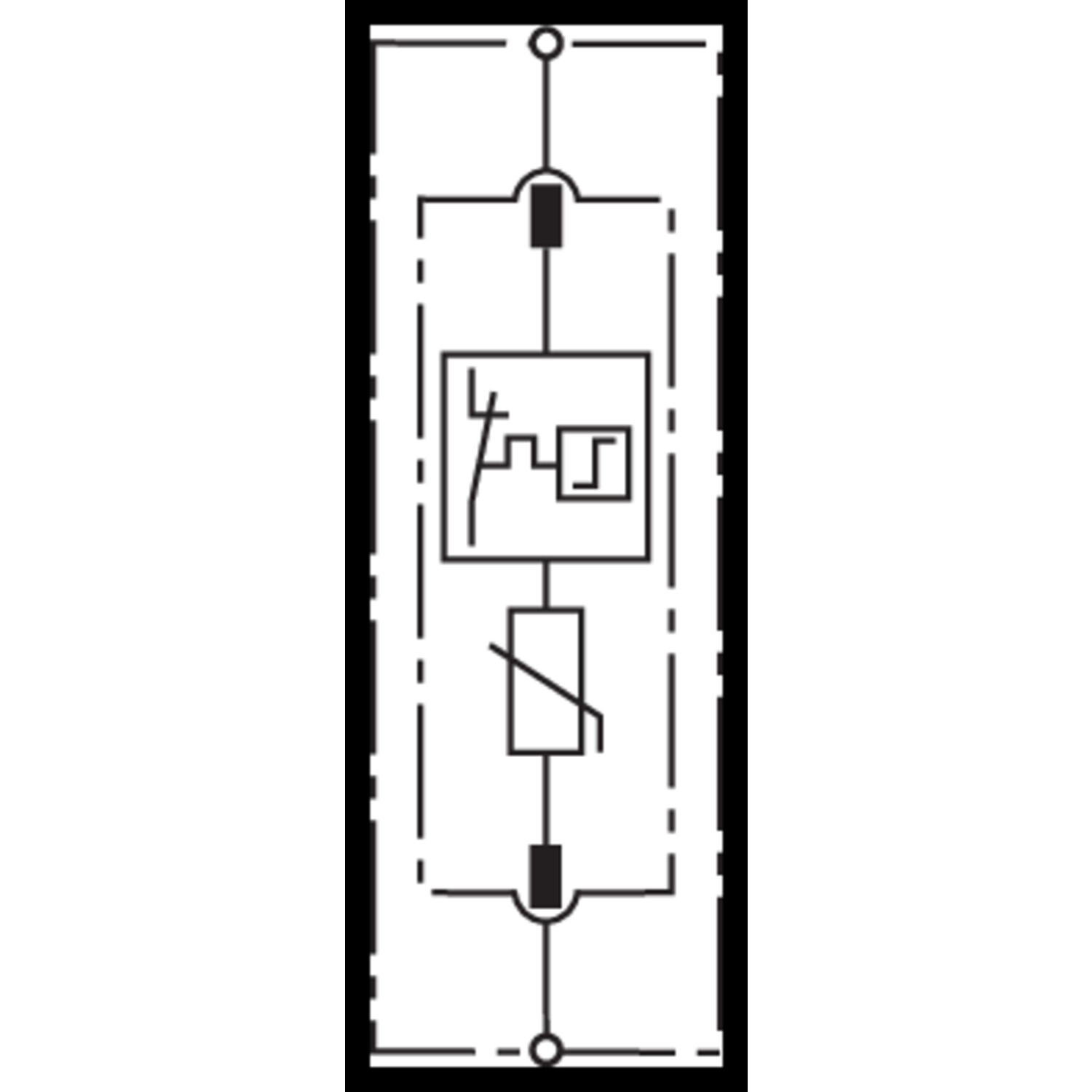

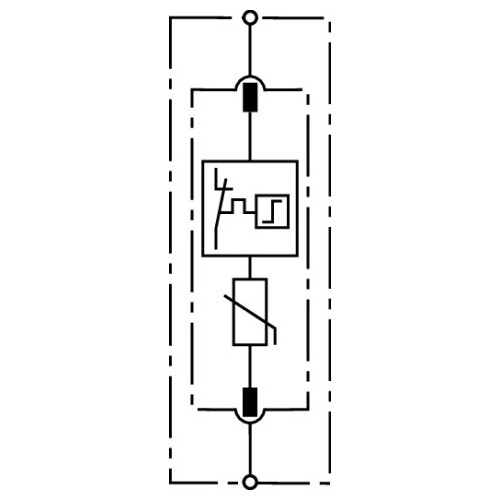

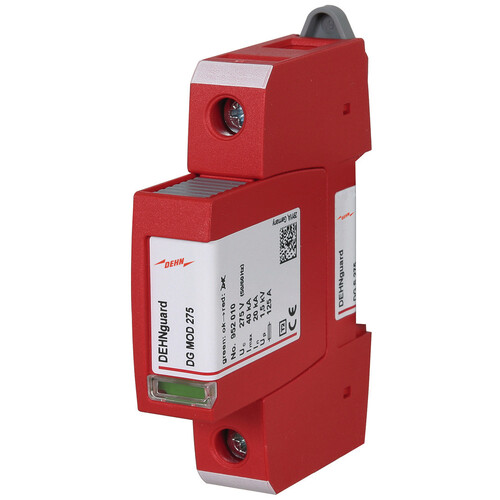

Einpoliger Überspannungsableiter DEHNguard S, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gestecktem Schutzmodul. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B ¿ 1 und höher.
Anmerkungen zur LIMMERT-KI

Der DEHN ÜS-Ableiter DEHNGUARD S ist ein hochleistungsfähiger Überspannungsableiter der Klasse II, der gemäß EN 61643-11 entwickelt wurde. Mit einer Nennspannung von 230 V und einem Nennableitstoßstrom von 20 kA bietet er hervorragenden Schutz für Niederspannungs-Verbraucheranlagen. Der Ableiter verfügt über eine hohe Entladefähigkeit dank des robusten Zinkoxid-Varistors und eine zuverlässige Überwachung durch das Thermo-Dynamik-Control-System. Er ist für die Montage auf 35 mm Hutschienen geeignet und hat eine Schutzart von IP 20, was ihn ideal für den Innenbereich macht. Mit einem Temperaturbereich von -40 °C bis +80 °C ist er vielseitig einsetzbar und bietet eine optische Signalisierung im Betrieb. Der DEHNGUARD S schützt effektiv vor Überspannungen und ist eine essenzielle Komponente in Blitzschutzsystemen.

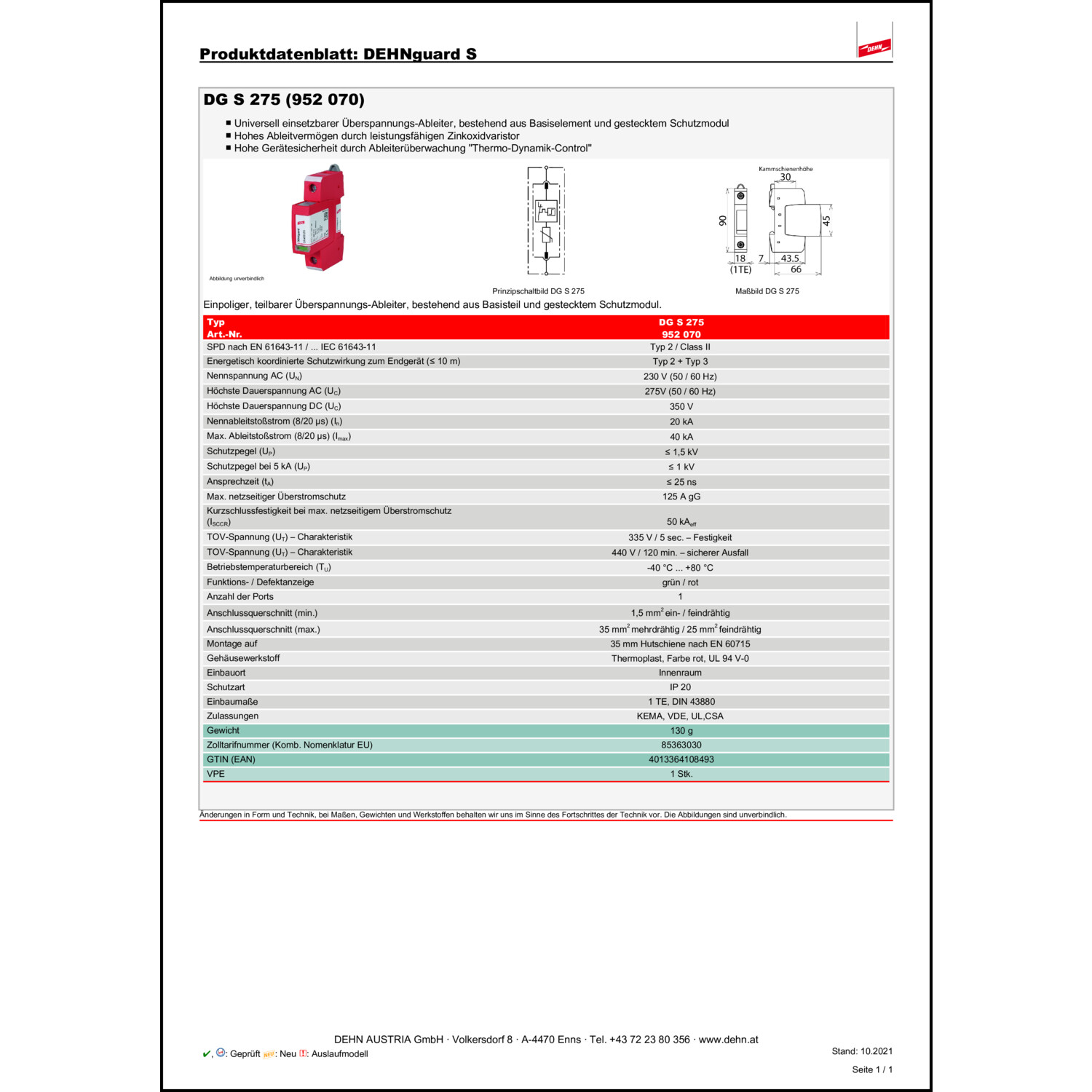

Produktinfos

Typ: DG S 275
Nennspannung (AC): 230 V
Max. Dauerbetriebsspannung (AC): 275 V
Max. Dauerbetriebsspannung (DC): 350 V
Nennableitstoßstrom (8/20 µs): 20 kA
Max. Ableitstrom (8/20 µs): 40 kA
Schutzpegel (UP): ≤ 1,5 kV
Schutzpegel bei 5 kA (UP): ≤ 1 kV
Reaktionszeit (tA): ≤ 25 ns
Max. Hauptseitiger Überstromschutz: 125 A gG
Kurzschlussfestigkeit (ISCCR): 50 kArms
Temporäre Überspannung (TOV): 335 V / 5 s, 440 V / 120 min.
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Anzahl der Ports: 1
Querschnittsbereich (min.): 1,5 mm²
Querschnittsbereich (max.): 35 mm² (litzen), 25 mm² (flexibel)

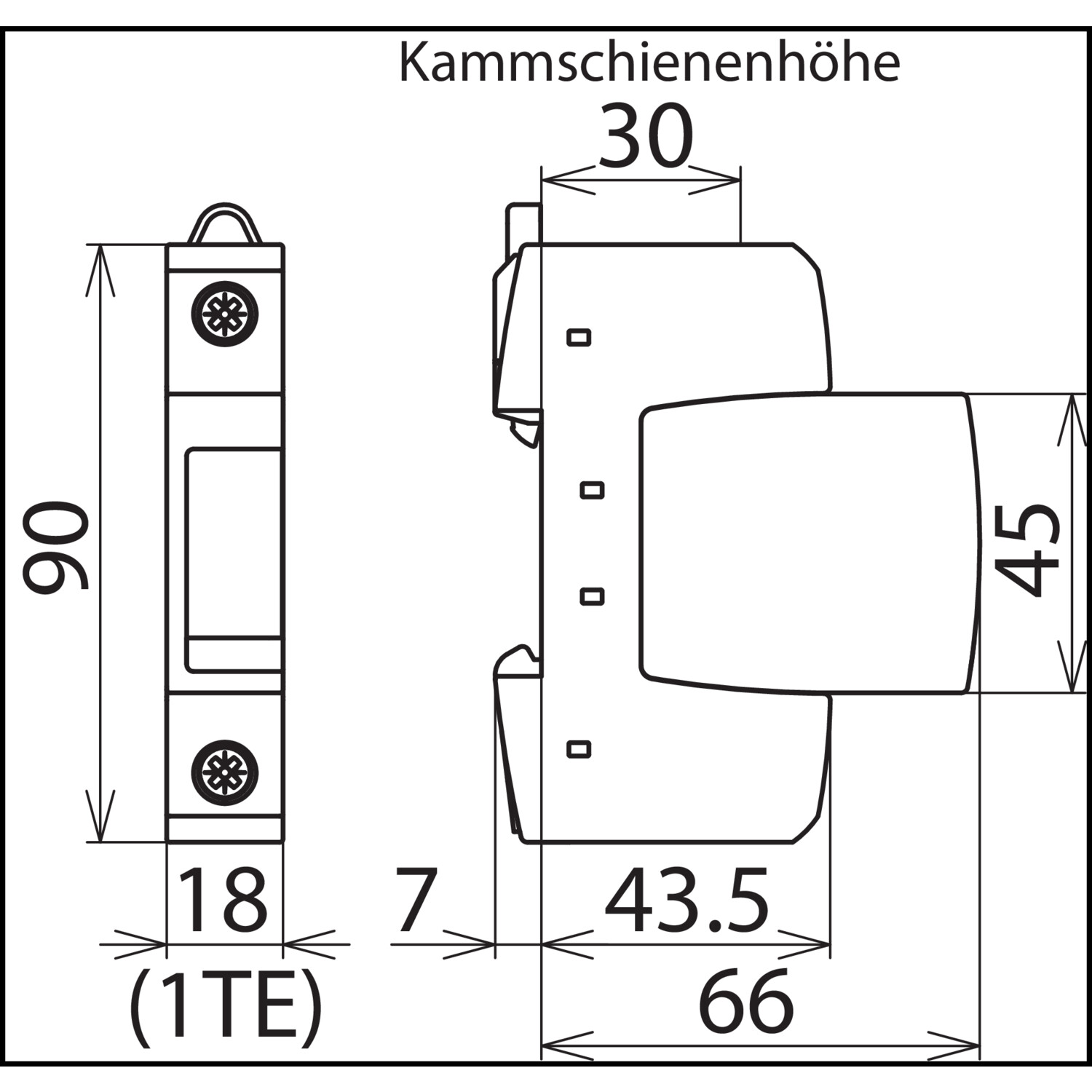

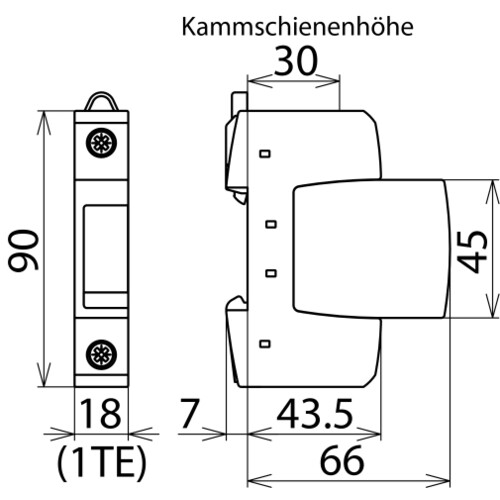

Montageart: Hutschiene TH35
Gehäusematerial: Thermoplast, rot, UL 94 V-0
Installationsort: Inneninstallation
Schutzart: IP 20
Gewicht: 130 g

DEHNguard S

  • Nennableitstoßstrom: 20 kA
  • Nennspannung: 230 V AC
  • Höchste Dauerspannung: 275 V AC
  • Funktions-/ Defektanzeige: grün / rot
  • Montage auf: 35mm Hutschiene nach EN60715
  • Einbauort: Innenraum
  • Schutzart: IP20
  • Gewicht: 130 g
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Nennspannung AC: 230 V
Schutzpegel: 1.5 kV
Baugröße: 1 TE
Montageart: Hutschiene TH35
Nennableitstoßstrom (8/20): 20 kA
Signalisierung am Gerät: optisch
Weitere Details
Höchste Dauerspannung AC: 275 V
Höchste Dauerspannung DC: 350 V
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
Prüfklasse Typ 2: Ja
Schutzart (IP): IP20
Anzahl der Leiter (ohne Erde): 1
Netzform TN: Ja
Netzform TN-C: Ja
Netzform TN-S: Ja
Netzform TT: Ja
Netzform TN-C-S: Ja
