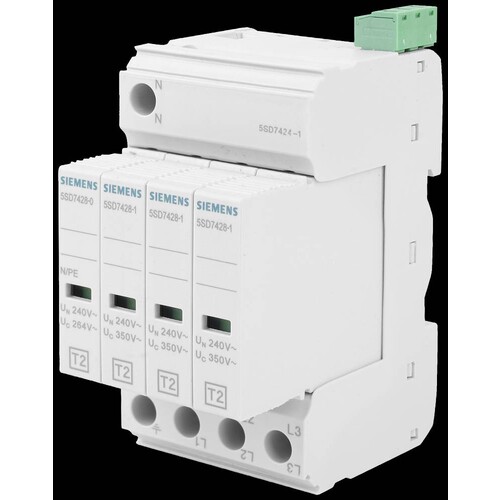

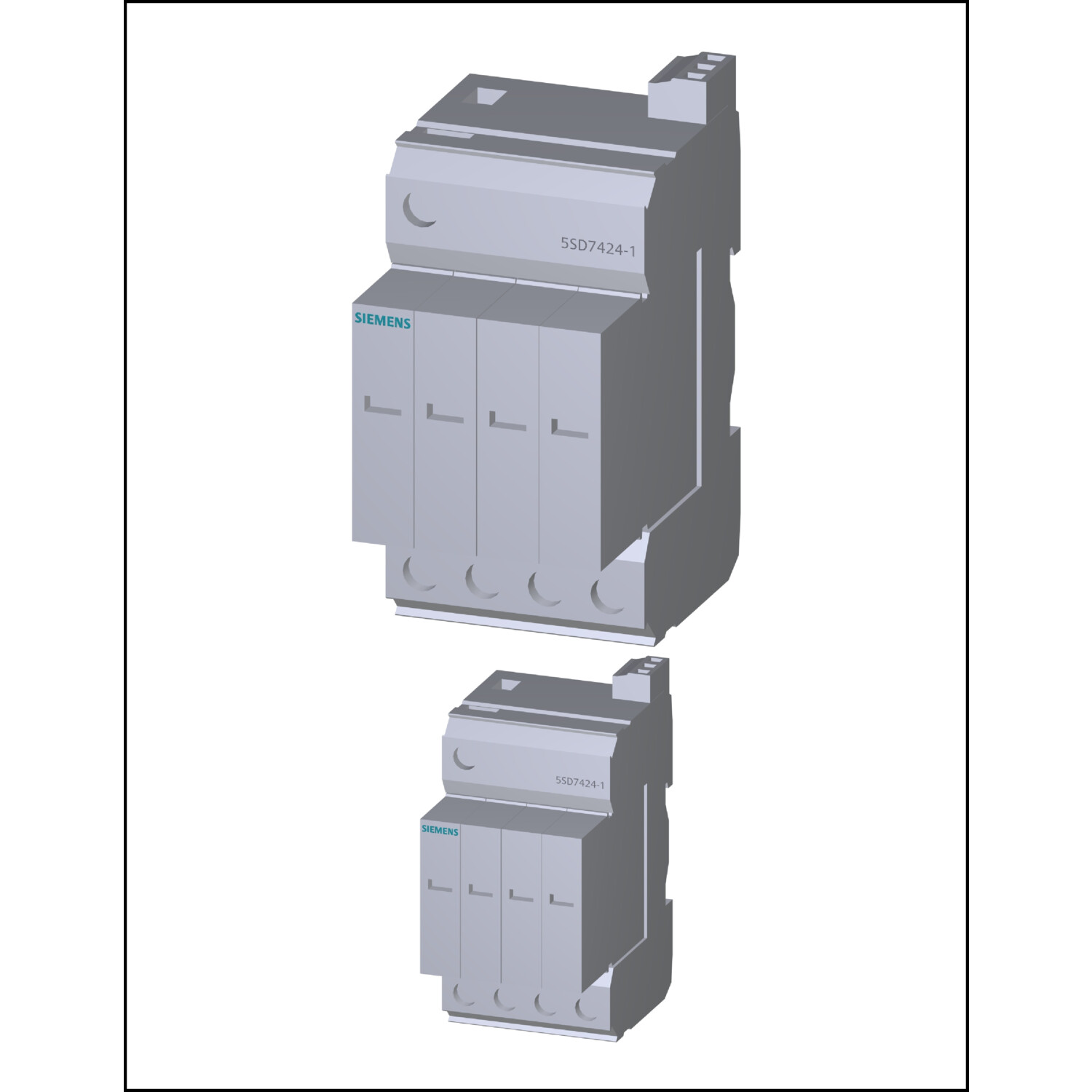

5SD74241 Siemens ÜBERSPANNUNGSABL.TYP2 KLASSE C UC 350V 4POLIG 3+1 SCHALTUNG

20920929
4922450
1 Stk
4001869340340
DE
85363090
5SD7424-1
beantwortete(n) Fragen weitere Varianten
Überspannungsableiter Typ 2 Anforderungsklasse C, UC 350V Schutzbausteine steckbar 4-polig, 3+1 Schaltung für TN-S- und TT-Systeme mit FRN-Anzeige, schmale Bauform Überspannungsschutzgeräte zum Schutz vor Überspannungen in elektrischen Anlagen. Die Überspannungsschutzgeräte von Siemens, als wichtiger Bestandteil der SENTRON Schutzkomponenten für die Elektroinstallation, bieten effektiven Schutz bei Blitz und Überspannungen infolge atmosphärischer Einflüsse oder Schaltvorgängen. Komfortable Montage- und Anschlusstechnik sowie ein durchgängiges Design sind die Kennzeichen der Gerätefamilie. Ob für Infrastruktur oder für industrielle Anforderungen, Siemens bietet Überspannungsschutzgeräte für alle Anwendungen und jedes Einsatzgebiet. Die Siemens Überspannungsschutzgeräte zeichnen sich vor allem aus durch: 1. Effektiver Investitions- und Anlagenschutz vor Blitz und Überspannungen. 2. Für jeden Anwendungsfall der richtige Blitz-/ und Überspannungsschutz (Typ1 bis 3). 3. Fernmeldekontakt zum externen Upload der Zustandsanzeige. 4. Zuverlässige Sicherheit bei der Installation dank standardmäßig enthaltenem Umgreif- und Berührungsschutz. 5. Werkzeugloses Lösen von der Hutschiene. 6. Klar ersichtliche Fehleranzeige. 7. Datamatrix-Code vorne am Gerät bietet schnell und einfach alle Infos rund um den Blitz- und Überspannungsschutz. 8. Optimale Technik für Ihre Sicherheit - nur von Siemens.
Anmerkungen zur LIMMERT-KI

Der Siemens Überspannungsableiter Typ 2, Klasse C, UC 350V ist ein zuverlässiges Schutzgerät für elektrische Anlagen, das speziell für TN-S- und TT-Systeme entwickelt wurde. Mit einer kompakten Bauform und einer 4-poligen, 3+1 Schaltung bietet dieser Überspannungsableiter effektiven Schutz vor Blitzschlägen und Überspannungen. Er erfüllt die Normen IEC 61643-11 und EN 61643-11 und ist mit einem maximalen Ableitstrom von 40 kA ausgelegt. Das Gerät ist einfach auf einer DIN-Schiene zu montieren und verfügt über eine Schutzart von IP20, wodurch es für den Einsatz in geschützten Umgebungen geeignet ist. Die optische Signalisierung ermöglicht eine schnelle Überprüfung des Betriebszustands und die Verwendung von hochwertigen Materialien wie PBT gewährleistet Langlebigkeit und Zuverlässigkeit. Der Siemens Überspannungsableiter ist die ideale Lösung für alle Anwendungen, die einen effektiven Schutz vor Überspannungen erfordern.

Produktinfos

Überspannungsableiter Typ: Typ 2
Anforderungsklasse: C
Nennspannung UC: 350 V
Polanzahl: 4-polig
Schaltung: 3+1
Standard: IEC 61643-11: 2011, EN 61643-11: 2012
Bauform: schmale Bauform
Anzahl der SPD-Ports: 1
Befestigungsart: DIN-Schiene NS 35
Material des Gehäuses: PBT
Größe des Überspannungsableiters: 2,7 MW
Verschmutzungsgrad: 2
Überspannungskategorie: III
Schutzart (IP): IP20
Schockbeschleunigung: 30 gn
Vibrationsbeschleunigung: 5 gn
Relative Luftfeuchtigkeit: 5 % ... 95 %
Maximale Installationshöhe: 2000 m
Breite: 49,2 mm
Höhe: 98 mm
Tiefe: 71,5 mm
Nettogewicht: 394 g
Betriebsspannung: 230 V
Nennableitstoßstrom (8/20): 40 kA
Maximaler Ableitstrom: 20 kA
Fernmeldekontakt: Ja
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Nennspannung AC: 230 V
Nennspannung DC: sonstige V
Mit Fernmeldekontakt: Ja
Baugröße: sonstige
Montageart: 0
Nennableitstoßstrom (8/20): 40 kA
Signalisierung am Gerät: optisch
Weitere Details
Höchste Dauerspannung AC: 350 V
Höchste Dauerspannung DC: 0 V
Max. PV-Spannung: 40 V
Schutzpegel L-N: 1.4 kV
Schutzpegel N-PE: 1.5 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 25 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 16 mm²
Integrierte Vorsicherung: Nein
Prüfklasse Typ 2: Ja
Schutzart (IP): IP20
Anzahl der Leiter (ohne Erde): 3
Netzform DC: Nein
Netzform TN-S: 1.5
Netzform TT: Ja
Netzform sonstige: 25
Netzform TN-C-S: 1.4
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 315
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 63
Integrierter Kurzschlussschutz: 25
Integrierter Kurzschlussschutz selektiv zur Sicherung gG: 230
Leckstromfrei: Hutschiene TH35
