5SD74143 Siemens Blitzstromableiter T1/T2, UN 240/400V, UC 335/264V A.C., S

29712831
2763279
1 Stk
4001869427652
DE
85363090
5SD7414-3
beantwortete(n) Fragen weitere Varianten

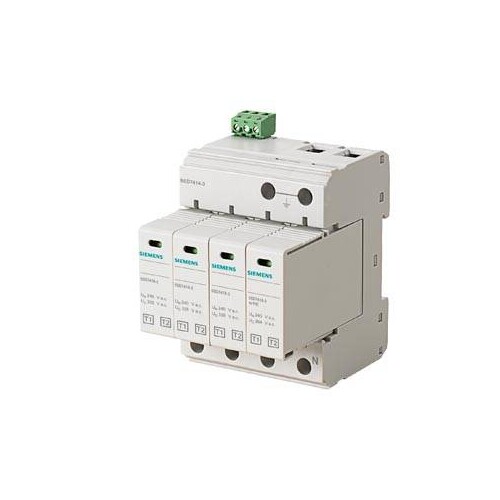

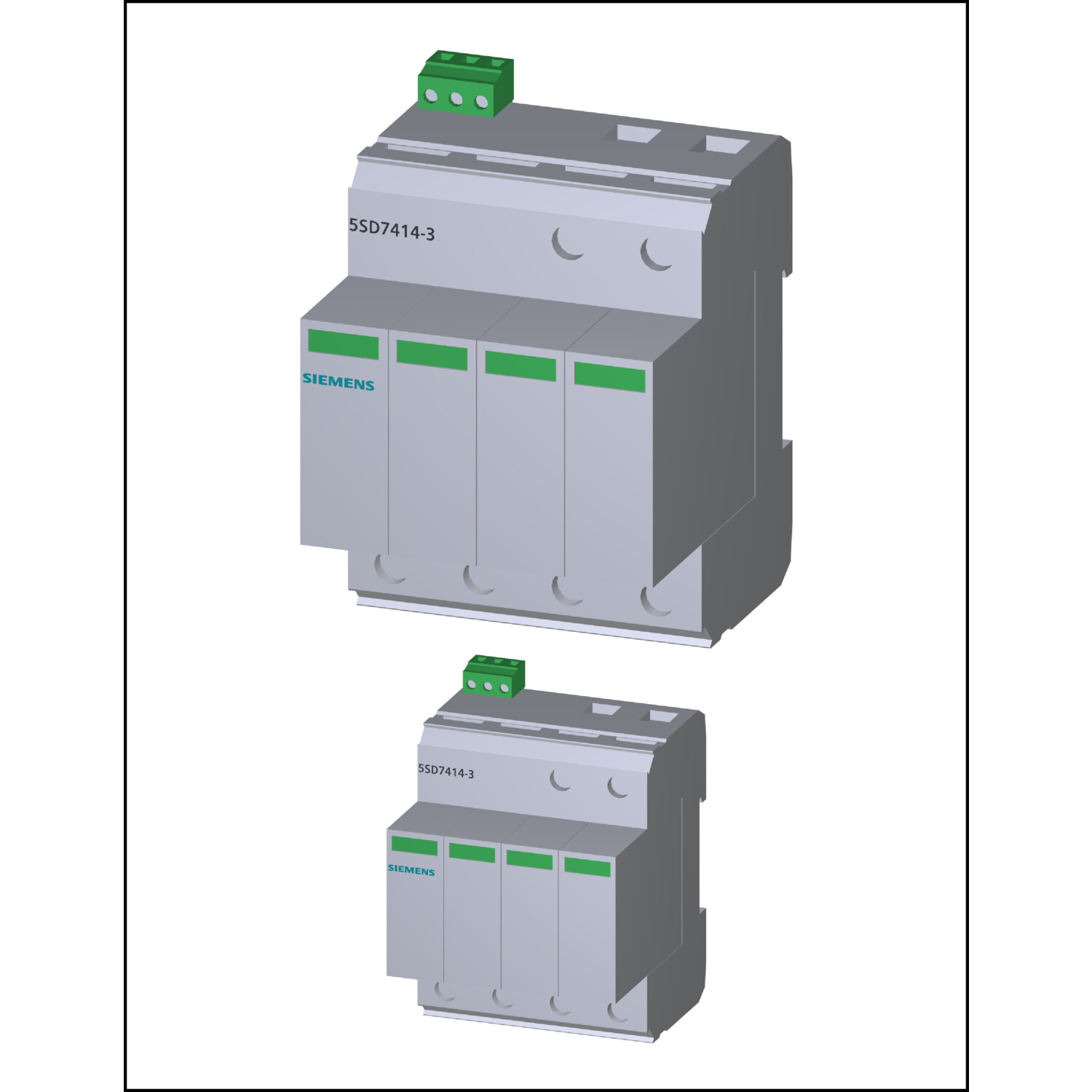

Blitzstromableiter T1/T2, UN 240/400V, UC 335/264V A.C., Schutzbausteine steckbar, 3+1 Schaltung (TN-S, TT), Breite 72mm mit Fernmeldung Überspannungsschutzgeräte zum Schutz vor Überspannungen in elektrischen Anlagen. Die Überspannungsschutzgeräte von Siemens, als wichtiger Bestandteil der SENTRON Schutzkomponenten für die Elektroinstallation, bieten effektiven Schutz bei Blitz und Überspannungen infolge atmosphärischer Einflüsse oder Schaltvorgängen. Komfortable Montage- und Anschlusstechnik sowie ein durchgängiges Design sind die Kennzeichen der Gerätefamilie. Ob für Infrastruktur oder für industrielle Anforderungen, Siemens bietet Überspannungsschutzgeräte für alle Anwendungen und jedes Einsatzgebiet. Die Siemens Überspannungsschutzgeräte zeichnen sich vor allem aus durch: 1. Effektiver Investitions- und Anlagenschutz vor Blitz und Überspannungen. 2. Für jeden Anwendungsfall der richtige Blitz-/ und Überspannungsschutz (Typ1 bis 3). 3. Fernmeldekontakt zum externen Upload der Zustandsanzeige. 4. Zuverlässige Sicherheit bei der Installation dank standardmäßig enthaltenem Umgreif- und Berührungsschutz. 5. Werkzeugloses Lösen von der Hutschiene. 6. Klar ersichtliche Fehleranzeige. 7. Datamatrix-Code vorne am Gerät bietet schnell und einfach alle Infos rund um den Blitz- und Überspannungsschutz. 8. Optimale Technik für Ihre Sicherheit - nur von Siemens.
Anmerkungen zur LIMMERT-KI

Der Siemens Blitzstromableiter 5SD7414-3 ist ein hochentwickeltes Überspannungsschutzgerät, das für den Einsatz in elektrischen Anlagen konzipiert wurde. Mit einer Nennspannung von 240/400 V und einer maximalen Restspannung von 1,2 kV bietet er effektiven Schutz vor Blitz- und Überspannungen. Die Baugröße von 4 TE und die Schutzart IP20 gewährleisten eine einfache Integration in bestehende Systeme. Der Blitzstromableiter verfügt über eine Ansprechverzögerungszeit von nur 25 ns und kann einen Ableitstoßstrom von bis zu 12,5 kA bewältigen. Der Einsatz in TT- und TN-C-S-Verteilungssystemen ist möglich, und das Gerät ist mit einem Fernmeldekontakt ausgestattet, der eine externe Zustandsüberwachung ermöglicht. Die hohe Temperaturbeständigkeit von -40 °C bis 80 °C macht ihn ideal für verschiedene Umgebungen.

Produktinfos

Produkt-Markenname: SENTRON
Produkt-Bezeichnung: Überspannungsschutzgerät
Ausführung des Produkts: Blitzstromableiter
Art des Verteilungssystems: TT und TN-C-S
Ausführung der Schaltfunktion: 1 Wechsler
Ansprechverzögerungszeit: 25 ns
Aufgenommene Scheinleistung / bei Betriebsart Standby: 268 mVA
Dauerbetriebsspannung / bei AC / maximal: 240 V
Isolierstoff: PA 6.6 / PBT
Restspannung / bei (8/20) µs: 1,2 kV
SPD-Klassifikation / gemäß EN 61643-11 / Prüfklasse II Typ 2: Nein
Schutzart (IP): IP20
Brennbarkeitsklasse gemäß UL 94: V0
Betriebsspannung / Nennwert: 240 V
Ableitstoßstrom / maximal bei 1-Phase / bei (8/20) µs: 12,5 kA
Baugröße des Überspannungsableiters: 4 TE
Umgebungstemperatur / minimal: -40 °C
Umgebungstemperatur / maximal: 80 °C
Schutzpegel / zwischen N und L: 1,2 kV
Preisanzeige nur nach Anmeldung
B

    Katalogseiten

    Produktinfos

    Nennspannung AC: 230 V
    Nennspannung DC: 35 V
    Mit Fernmeldekontakt: Ja
    Baugröße: 4 TE
    Montageart: optisch
    Nennableitstoßstrom (8/20): 0 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Höchste Dauerspannung AC: 335 V
    Höchste Dauerspannung DC: 0 V
    Max. PV-Spannung: 230 V
    Schutzpegel L-N: 1.2 kV
    Schutzpegel N-PE: 1.7 kV
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
    Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
    Integrierte Vorsicherung: Nein
    Prüfklasse Typ 2: Ja
    Schutzart (IP): IP20
    Anzahl der Leiter (ohne Erde): 3
    Netzform DC: Nein
    Netzform TN-S: Ja
    Netzform TT: Nein
    Netzform sonstige: 25
    Netzform TN-C-S: 1.7
    Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 160
    Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 80
    Integrierter Kurzschlussschutz: Nein
    Integrierter Kurzschlussschutz selektiv zur Sicherung gG: 25
    Leckstromfrei: 4 TE
