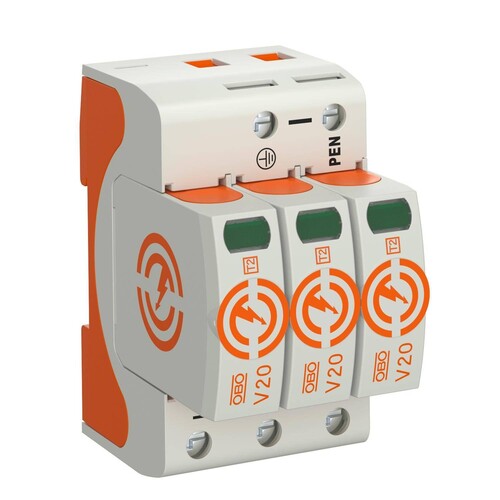

5095163 Obo V20 3 280 SurgeController V20 dreipolig 280V Typ 2

21754392
2000912
1 Stk
4012196386048
4012196386055
4012196159826
4012197072056
HU
85363030
Obo
5095163
beantwortete(n) Fragen weitere Varianten
Überspannungsableiter Typ 2, , , ¿ Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44) ¿ Ableitvermögen bis 40 kA (8/20) pro Pol durch hochleistungsfähige Varistoren, , ¿ Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige ¿ Rastfunktion mit Vibrationsschutz und Spannungskodierung, , ¿ Kunststoff nach UL 94 V-0 ¿ Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung, , , Anwendung: Potentialausgleich in Haupt- und Unterverteilungen.
Anmerkungen zur LIMMERT-KI

Der OBO V20 SurgeController ist ein dreipoliger Überspannungsableiter vom Typ 2, der speziell für den Schutz gegen Überspannungen in elektrischen Verteilungen konzipiert wurde. Mit einer maximalen Ableitfähigkeit von 40 kA (8/20 µs) pro Pol und einer Nennspannung von 280 V bietet er zuverlässigen Schutz für empfindliche elektronische Geräte. Der SurgeController ist modular und steckbar, ausgestattet mit einer Abtrennvorrichtung und einer optischen Statusanzeige, die eine einfache Installation und Überwachung ermöglicht. Er erfüllt die Anforderungen nach VDE 0100-443 (IEC 60364-4-44) und ist für den Innenbereich geeignet. Das robuste Gehäuse aus PA UL 94 V-0 sorgt für Langlebigkeit und Sicherheit unter verschiedenen Betriebsbedingungen. Der OBO V20 ist die ideale Wahl für den Potentialausgleich in Haupt- und Unterverteilungen.

Produktinfos

Ableitstoßstrom (8/20 µs): 40 kA
Anschlussquerschnitt (min.): 1,5 mm²
Ansprechzeit: < 25 ns
Ansprechzeit [L-N]: 25 ns
Ausführung der Pole: 3

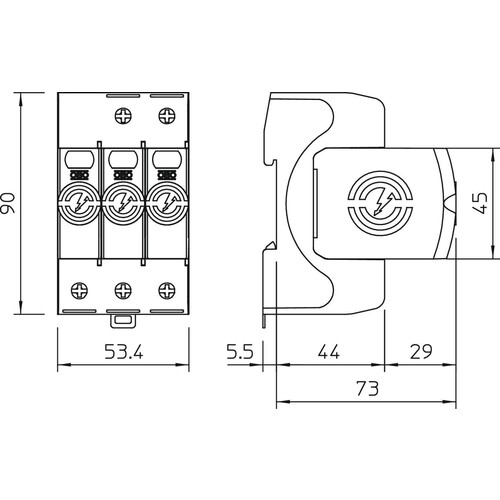

Baubreite in Teilungseinheiten: 3 TE (17,5 mm)
Betriebstemperatur max.: 80 °C
Betriebstemperatur min.: -40 °C
Drehmoment: 4 Nm
Einbauort: Innenraum
Funktions- / Defektanzeige: optisch
Gehäusewerkstoff: PA UL 94 V-0
Höchste Dauerspannung (L-N): 280 V
Höchste Dauerspannung AC: 280 V
Kurzschlussfest: Ja
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz: 50 kA
Luftfeuchtigkeit max.: 95 %
Luftfeuchtigkeit min.: 5 %
Maximale Vorsicherung: 160 A
Nennableitstoßstrom (8/20 µs): 20 kA
Nennspannung AC (50 / 60 Hz): 230 V
Polzahl: 3
Prüfklasse: Typ 2
Schutzart: IP20
Restspannung [L-N] @ 1 kA: 0,8 kV
Restspannung [L-N] @ 5 kA: 1 kV
Signalisierung am Gerät: optisch
Zulassungen: VDE, KEMA, UL, ÖVE

Überspannungsableiter


  • Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
  • Ableitvermögen bis 40 kA (8/20) pro Pol durch hochleistungsfähige Varistoren
  • Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
  • Rastfunktion mit Vibrationsschutz und Spannungskodierung
  • Kunststoff nach UL 94 V-0
  • Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Nennspannung AC: 230 V
    Schutzpegel: 1.3 kV
    Baugröße: 3 TE
    Montageart: Hutschiene TH35
    Nennableitstoßstrom (8/20): 20 kA
    Signalisierung am Gerät: optisch
    Weitere Details
    Höchste Dauerspannung AC: 280 V
    Höchste Dauerspannung DC: 40 V
    Schutzpegel L-N: 1.3 kV
    Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
    Integrierte Vorsicherung: Nein
    Prüfklasse Typ 2: Ja
    Schutzart (IP): IP20
    Netzform DC: Nein
    Netzform IT: Nein
    Netzform TN: Ja
    Netzform TN-C: Ja
    Netzform TN-S: Ja
    Netzform TT: Nein
    Netzform sonstige: Nein
    Netzform TN-C-S: Ja
    Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 1.3
    Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 35
    Integrierter Kurzschlussschutz: 1.3
    Leckstromfrei: Nein
