2CTB803973R1100 Soule Übersp.Schutz OVR T2 3N 40 275 P QS

22130052
2893783
1 Stk
3660308519931
BG
85369095
ABB
OVR T2 3N 40-275 P Q
beantwortete(n) Fragen weitere Varianten

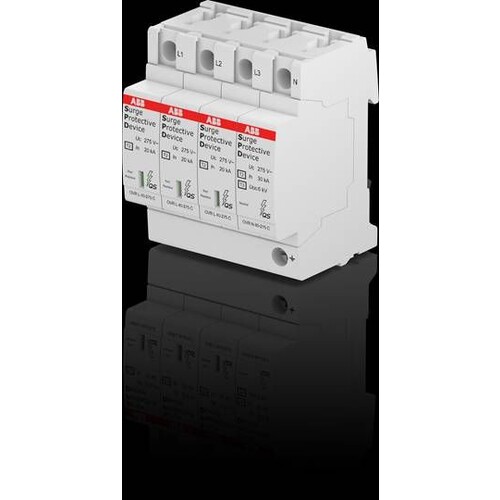

Überspannungs-Schutzeinrichtungen SPD Typ 2 mit der thermischen Überwachung QuickSafe®, sind zum Schutz bei indirekten Blitzeinwirkungen und bei Schaltüberspannungen. Sie werden so nah wie möglich am Speisepunkt der elektrischen Anlage errichtet. Alle OVR T2 bestehen aus einem Basisteil und einem auswechselbaren Schutzmodul. Sie sind mit einer mechanischen Funktionsanzeige ausgestattet und die TS Varianten mit einem potenzialfreien Wechselkontakt. Sie sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar. Hauptsächliche Anwendung in Unterverteilungen und Endstromkreise.
Anmerkungen zur LIMMERT-KI

Der Soule Überspannungsschutz OVR T2 3N 40-275 P QS ist eine Typ 2 SPD, die speziell zum Schutz vor indirekten Blitzeinwirkungen und Schaltüberspannungen entwickelt wurde. Mit einem maximalen Ableitstrom von 40 kA und einem Nennableitstoßstrom von 20 kA bietet dieses Gerät hervorragende technische Daten und eine kompakte Bauweise für die Montage auf Hutschienen. Es schützt bis zu vier Leitungen und hat eine maximale Dauerbetriebs-Spannung von 275 V. Zudem ist es mit einem integrierten thermischen Trennschalter und einer Lebensdaueranzeige ausgestattet, was die Sicherheit und Benutzerfreundlichkeit erhöht. Mit einer Reaktionszeit von weniger als 25 ns und einem Gewicht von nur 480 g ist dieses Gerät ideal für den Einsatz in Unterverteilungen und Endstromkreisen. Der OVR T2 ist kompatibel mit der System pro M compact Baureihe und bietet eine zuverlässige Lösung für Ihre Überspannungsschutzbedürfnisse.

Produktinfos

Schutzmodus: L-N/N-PE/L-PE
Anzahl der geschützten Leitungen: 4
Testklasse: II
Integrierter thermischer Trennschalter: Ja
Lebensdaueranzeige: Ja
Nennableitstoßstrom (8/20): 20 kA
Maximaler Ableitstrom (8/20): 40 kA
Impulsstrom (10/350): 2 kA
Maximale Dauerbetriebs-Spannung U C: 275 V
Typ des Stroms / Frequenz: a.c. 47-63 Hz
Schutzpegel bei In U p (L-N): 1,25 kV
Schutzpegel bei In U p (N-PE): 1,4 kV
Kurzschlussfestigkeit I SCCR: 100 kA
Gesamtstrom I TOTAL: 80 kA
Erdableitstrom I PE: < 10 µA
TOV-Beständigkeit (L-N: 5s / N-PE : 200 ms) U T: 337 / 1200 V
Abmessungen H x B x T: 88 x 71,2 x 58 mm
Drahtbereich: Festdraht: 2,5…25 mm²
Drahtbereich: Litze: 2,5…16 mm²
Abisolierlänge: 12,5 mm
Maximale Höhe: 2000 m
Gewicht: 480 g
Reaktionszeit: < 25 ns
Brandschutz gemäß UL 94: V-0

Überspannungsschutz

  • Überspannungsschutzgerät Typ 2 der Baureihe QuickSafe® geeignet zum Schutz von elektrischen Niederspannungsanlagen und Endgeräten im 230/400V System.
    Für TT- und TN-S-Netze

Type:

  • OVR T2 3N 40-275 P QS
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Nennspannung AC: 230 V
Schutzpegel: 1.5 kV
Mit Fernmeldekontakt: Nein
Baugröße: 4 TE
Montageart: Hutschiene TH35
Nennableitstoßstrom (8/20): 20 kA
Signalisierung am Gerät: optisch
Weitere Details
Höchste Dauerspannung AC: 275 V
Schutzpegel L-N: 1.25 kV
Schutzpegel N-PE: 1.4 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 25 mm²
Max. Leiterquerschnitt flexibel (feindrähtig): 16 mm²
Integrierte Vorsicherung: Nein
Prüfklasse Typ 2: Ja
Schutzart (IP): IP20
Anzahl der Leiter (ohne Erde): 4
Netzform DC: Nein
Netzform IT: Nein
Netzform TN: Ja
Netzform TN-C: Nein
Netzform TN-S: Ja
Netzform TT: Ja
Netzform sonstige: Nein
Netzform TN-C-S: Ja
