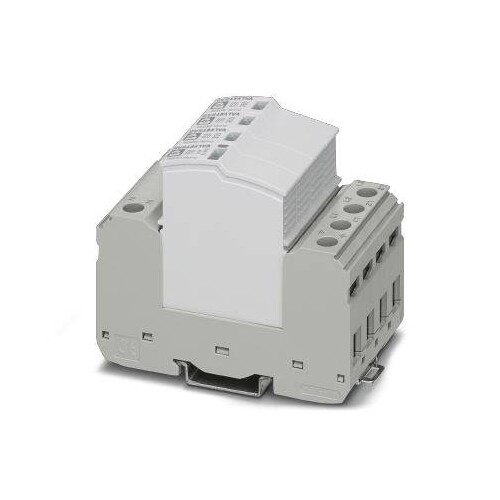

2905345 Phoenix Überspannungsableiter Typ 2

29266868
3756373
1 Stk
DE
85363090
Steckbarer Überspannungsableiter, gem. Typ 2 / Class II, für 3-phasige Stromversorgungsnetze mit separatem N und PE (5-Leitersystem: L1, L2, L3, N, PE).
Anmerkungen zur LIMMERT-KI

Der Phoenix Überspannungsableiter Typ 2 (VAL-SEC-T2-3S-350) ist ein hochleistungsfähiger Schutz für 3-phasige Stromversorgungsnetze. Mit einer maximalen kontinuierlichen Betriebsspannung von 350 V AC und einem Nennentladungsstrom von 20 kA bietet er zuverlässigen Schutz vor Überspannungen. Das Gerät ist für eine Betriebstemperatur von -40 °C bis 80 °C ausgelegt und erfüllt die Schutzart IP20. Mit einer kompakten Bauform von nur 12 mm pro Position ist es ideal für den Einsatz in engen Schaltschränken. Die optische Statusanzeige und die Möglichkeit einer Fernanzeige sorgen für eine einfache Überwachung des Gerätezustands. Dieser Überspannungsableiter ist die perfekte Wahl für den Schutz von elektrischen Anlagen gegen Blitzschlag und andere Überspannungen.

Produktinfos

Bauform: Steckbarer Überspannungsableiter
Typ: Typ 2 / Class II
Anzahl der Phasen: 3
Nennspannung: 240/415 V AC
Maximale kontinuierliche Betriebsspannung (L-N): 350 V AC
Maximale kontinuierliche Betriebsspannung (L-PE): 350 V AC
Maximale kontinuierliche Betriebsspannung (N-PE): 264 V AC
Nennentladungsstrom: 20 kA (8/20 µs)
Maximaler Entladungsstrom: 40 kA (8/20 µs)
Schutzpegel (L-N): ≤ 1.5 kV
Schutzpegel (L-PE): ≤ 1.9 kV
Schutzart: IP20
Betriebstemperatur: -40 °C ... 80 °C
Höhe: 89.9 mm
Breite: 49.2 mm
Tiefe: 74.5 mm
Montageart: DIN-Schiene 35 mm

Überspannungsableiter

  • Bauform: Tragschienenmodul zweiteilig steckbar
  • Polzahl: 4
  • Anschlussart: Schraubanschluss
  • Schraubengewinde: M5
  • Abisolierlänge: 16 mm
  • Abmessungen: B 49,2 x H 89,9 x T 74,5 mm
  • Farbe: grau/lichtgrau
  • Schutzart: IP20
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Schutzpegel: 1.5 kV
Mit Fernmeldekontakt: Nein
Baugröße: 3 TE
Montageart: sonstige
Nennableitstoßstrom (8/20): 20 kA
Signalisierung am Gerät: optisch
Weitere Details
Höchste Dauerspannung AC: 350 V
Schutzpegel L-N: 1.5 kV
Schutzpegel N-PE: 1.9 kV
Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 25 mm²
Integrierte Vorsicherung: Nein
Prüfklasse Typ 2: Ja
Schutzart (IP): sonstige
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 1.5
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 25
Integrierter Kurzschlussschutz: 1.5
Integrierter Kurzschlussschutz selektiv zur Sicherung gG: 1.9
