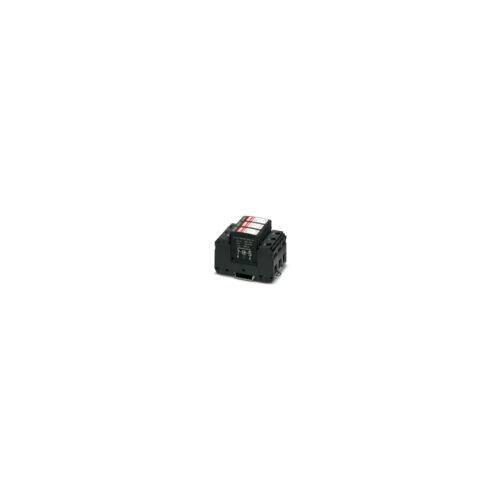

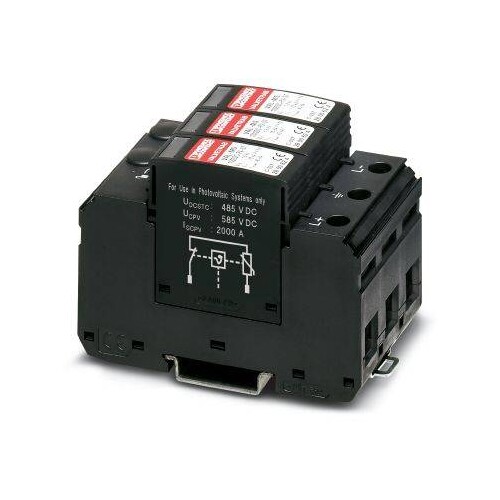

2800628 PHÖNIX VAL-MS 1000DC-PV/2+V Überspannungsschutz-Gerät Typ 2

10065160
4398462
1 Stk
4046356615082
CN
85363090

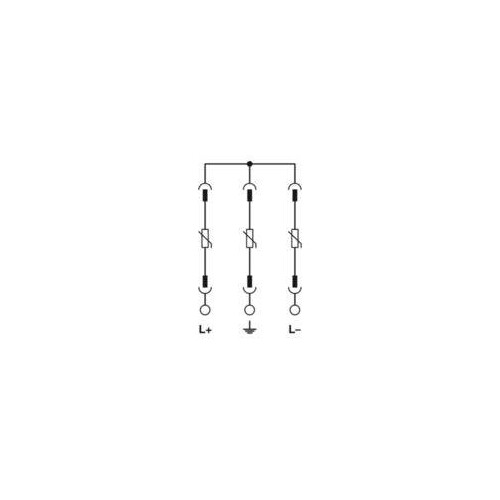

Überspannungsableiter für 2-polige isolierte und geerdete PV-Gleichspannungssysteme 1000 V DC, für Tragschienenmontage, 3-poliges Basiselement, drei steckbare temperaturüberwachte Schutzelemente, Statusmeldung an jedem Stecker.
Anmerkungen zur LIMMERT-KI

Der Überspannungsableiter Typ 2 VAL-MS 1000DC-PV/2+V von PHÖNIX ist speziell für 2-polige isolierte und geerdete PV-Gleichspannungssysteme bis zu 1000 V DC konzipiert. Mit einer kompakten Bauform für die Tragschienenmontage und einer Höhe von 89,8 mm bietet er eine hohe Modularität und einfache Installation. Die Schutzart IP20 gewährleistet den sicheren Betrieb in Innenräumen, während die Umgebungstemperatur von -40 °C bis 80 °C eine breite Anwendbarkeit ermöglicht. Die steckbaren, temperaturüberwachten Schutzelemente bieten eine zuverlässige Statusmeldung und einfache Prüf- sowie Isolationsmessmöglichkeiten. Mit einer Nennableitstoßstrom von 10 kA und einer maximalen Dauerspannung von 1170 V DC ist dieser Überspannungsableiter eine ausgezeichnete Wahl für den Schutz von PV-Anlagen.

Produktinfos

Typ: Überspannungsableiter Typ 2
Anschlussart: Schraubanschluss
Höhe: 89,8 mm
Breite: 53,4 mm
Tiefe: 65,7 mm (inkl. Tragschiene 7,5 mm)
Teilungseinheit: 3 TE
Schutzart: IP20
Umgebungstemperatur (Betrieb): -40 °C ... 80 °C
Höhenlage: ≤ 2000 m
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
Schock (Betrieb): 60g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (Betrieb): 7,5g (5-500 Hz / 2,5 h / XYZ)
Nennspannung: 1000 V DC
Maximale Dauerspannung: 1170 V DC
Nennableitstoßstrom: 10 kA
Kurzschlussfestigkeit: 2000 A
Ansprechzeit: ≤ 25 ns
Isolationswiderstand: > 5 GΩ (bei 500 V DC)
Brennbarkeitsklasse nach UL 94: V-0
Farbe: tiefschwarz RAL 9005
Material Gehäuse: PA 6.6-FR, PBT-FR
Verschmutzungsgrad: 2
Abstand zu aktiven und geerdeten Teilen: 8 mm

Überspannungsableiter

  • Bauform: Tragschienenmodul zweiteilig steckbar
  • Anschlussart: Schraubanschluss
  • Schraubengewinde: M5
  • Abisolierlänge: 16 mm
  • Anschlussart: Gabelkabelschuh
  • Abmessungen: B 53,4 x H 89,8 x T 65,7 mm
  • Farbe: schwarz
