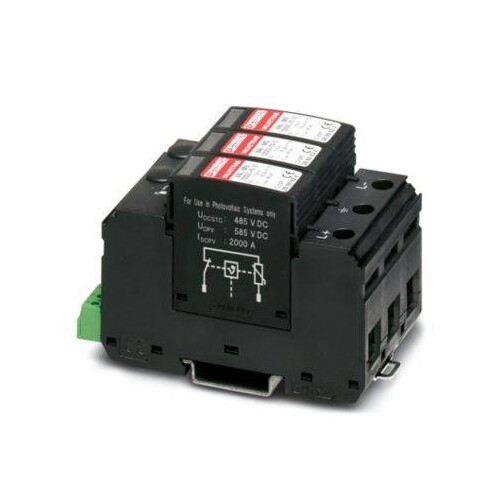

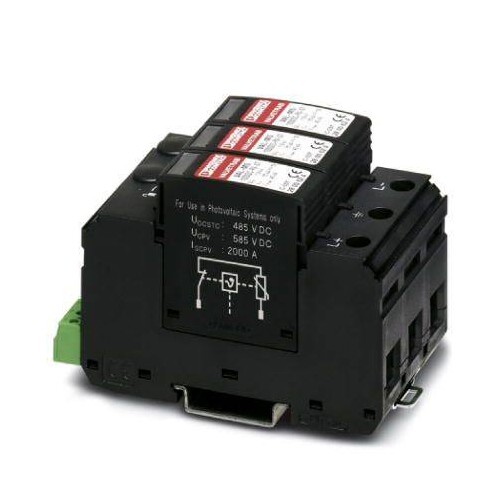

2800627 PHÖNIX VAL-MS 1000DC-PV/2+V-FM Überspannungsschutz-Gerät Typ 2

20712845
4398461
1 Stk
4046356615075
CN
85363090
Überspannungsableiter für 2-polige isolierte und geerdete PV-Gleichspannungssysteme 1000 V DC, für Tragschienenmontage, 3-poliges Basiselement mit Fernmeldekontakt, drei steckbare temperaturüberwachte Schutzelemente, Statusmeldung an jedem Stecker.
Anmerkungen zur LIMMERT-KI

Der PHÖNIX VAL-MS 1000DC-PV/2+V-FM Überspannungsschutz Typ 2 ist speziell für 2-polige isolierte und geerdete PV-Gleichspannungssysteme mit einer maximalen Spannung von 1000 V DC konzipiert. Das Gerät ist für die Tragschienenmontage geeignet und verfügt über ein 3-poliges Basiselement mit einem Fernmeldekontakt sowie drei steckbare, temperaturüberwachte Schutzelemente. Mit einer kompakten Bauweise von 98,7 mm Höhe, 53,4 mm Breite und 65,7 mm Tiefe bietet es eine einfache Installation und Wartung. Der Überspannungsableiter gewährleistet einen hohen Schutzgrad mit einem maximalen Ableitstoßstrom von 40 kA und einer Ansprechzeit von ≤ 25 ns. Dank der hohen Modularität und der vielseitigen Einsatzmöglichkeiten ist dieses Gerät eine ideale Lösung für moderne PV-Anlagen. Die Schutzart IP20 sorgt dafür, dass das Gerät in geschützten Innenräumen installiert werden kann.

Produktinfos

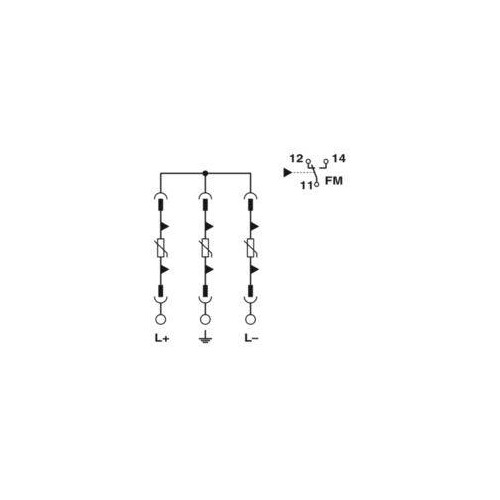

Anschlusskonfiguration: Y-Konfiguration
Einbauort: Innenraum
Schutzart: IP20
Höhe: 98,7 mm
Breite: 53,4 mm
Tiefe: 65,7 mm (inkl. Tragschiene 7,5 mm)
Umgebungstemperatur (Betrieb): -40 °C ... 80 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
Höhenlage: ≤ 2000 m
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
Schock (Betrieb): 60g (Halbsinus / 11 ms / 3x ±X, ±Y, ±Z)
Vibration (Betrieb): 7,5g (5-500 Hz / 2,5 h / XYZ)
Nennspannung: 1000 V DC
Nennlaststrom: 80 A
Maximaler Ableitstoßstrom: 40 kA
Ansprechzeit: ≤ 25 ns
Isolationswiderstand: > 5 GΩ (bei 500 V DC)

Überspannungsableiter

  • Bauform: Tragschienenmodul zweiteilig steckbar
  • Einbauort: Innenraum
  • Meldung Überspannungsschutz defekt: optisch, Fernmeldekontakt
  • Schraubengewinde: M5
  • Abisolierlänge: 16 mm
  • Abmessungen: B 53,4 x H 98,7 x T 65,7 mm
  • Farbe: schwarz
