923401 Dehn Spannungsgesteuerter Kurzschließer

22900465
1748803
1 Stk
4013364237766
DE
85363030
923401
beantwortete(n) Fragen weitere Varianten

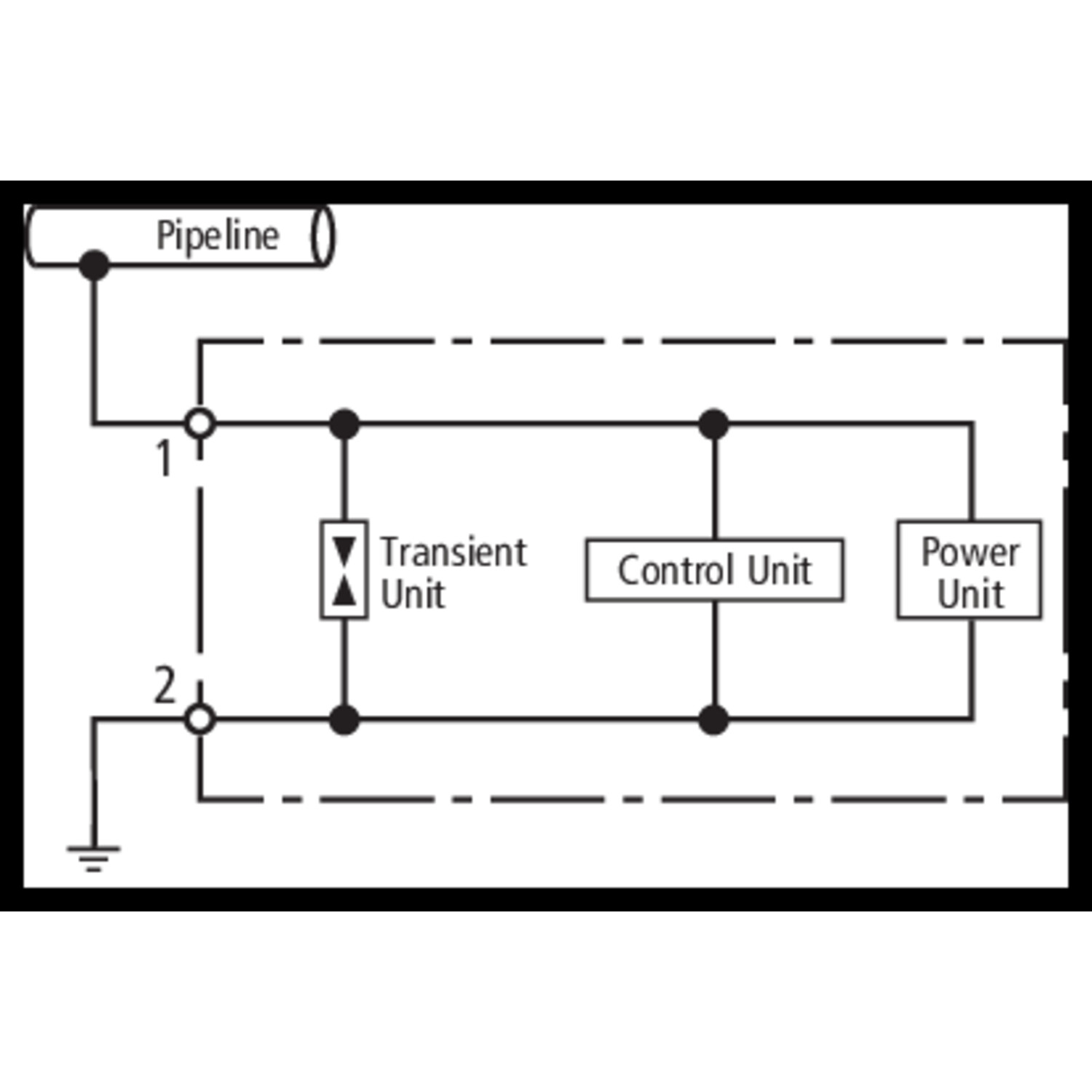

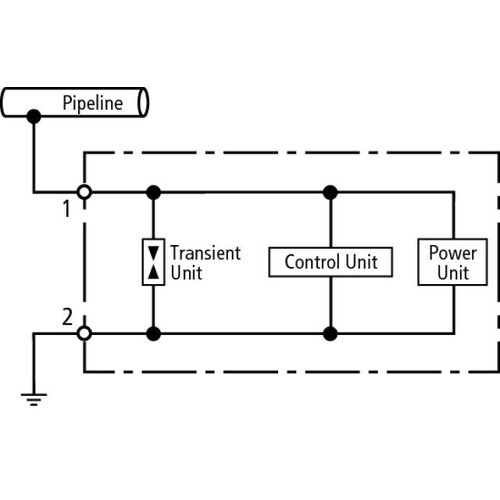

Spannungsgesteuerte Abgrenzeinheit zum Einsatz in elektrischen Systemen mit einem hohen Ausbreitungs- und Vernetzungsgrad, die durch Fremdspannungen von unterschiedlichen Störquellen (z.B. Hochspannungssysteme, Bahnstromversorgungssysteme, Niederspannungssysteme, Blitzbeeinflussung) beeinflusst werden.
Anmerkungen zur LIMMERT-KI

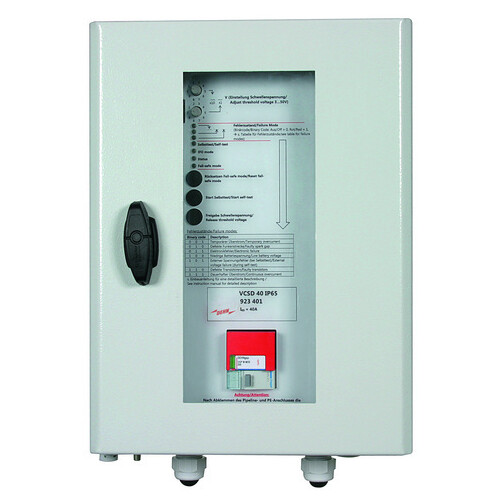

Der Spannungsgesteuerte Kurzschließer VCSD 40 IP65 von Dehn ist eine hochentwickelte Abgrenzeinheit, die für den Einsatz in weitverbreiteten und stark vernetzten elektrischen Systemen konzipiert wurde. Mit einer hohen Entladekapazität von bis zu 100 kA bei transienten Spannungen und einer maximalen Langzeitentladestromkapazität von 40 Arms sorgt er für einen sicheren Betrieb von Pipelinesystemen. Dank der einstellbaren Begrenzungsspannung von bis zu 50 V kann er flexibel an verschiedene Anwendungen angepasst werden. Das Gerät ist einfach in Überwachungs- und Steuerungssysteme integrierbar und bietet eine breite Palette an digitalen und analogen Ein- und Ausgängen. Mit einem Temperaturbereich von -40 °C bis +80 °C und einer Schutzart von IP65 ist der VCSD 40 IP65 sowohl robust als auch vielseitig einsetzbar.

Produktinfos

Transiententladestrom (10/350 µs): 100 kA
Transiententladestrom (8/20 µs): 100 kA
Temporärer Entladestrom (16.7 Hz, 50 Hz, 60 Hz): 1.1 kArms (bis 200 ms)
Temporärer Entladestrom (16.7 Hz, 50 Hz, 60 Hz): 500 Arms (bis 1 s)
Langzeitentladestrom (16.7 Hz, 50 Hz, 60 Hz): 40 Arms (dauerhaft)
Transientbegrenzungsspannung (bis 1 ms): ≤ 1.25 kV
Temporäre Begrenzungsspannung (a.c.rms) (1 ... 20 ms): ≤ 940 V
Temporäre Begrenzungsspannung (a.c.rms) (20 ... 100 ms): ≤ 660 V
Temporäre Begrenzungsspannung (a.c.rms) (100 ... 200 ms): ≤ 400 V
Langzeitbegrenzungsspannung (a.c.rms) (> 200 ms): max. 50 V (einstellbar von 3 bis 50 V)
Frequenzbereich (a.c.): 16.7 Hz, 50 Hz, 60 Hz
Max. zulässige Spannung (d.c.) im Entladebetrieb: ±7 V d.c.
Max. Leckstrom im Nicht-Entladebetrieb (Tamb = 20 °C): max. 500 µA
Betriebstemperaturbereich (TU): -40 °C ... +80 °C
Anschluss 1, 2: M10 Schraubanschlüsse, Querschnitt: 35 ... 50 mm²
PE-Anschluss: M8 (extern)
Gehäusematerial: lackierter Stahl, RAL 7035
Schutzart: IP 65

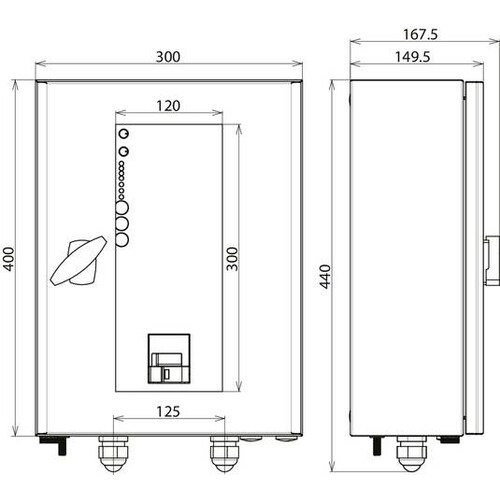

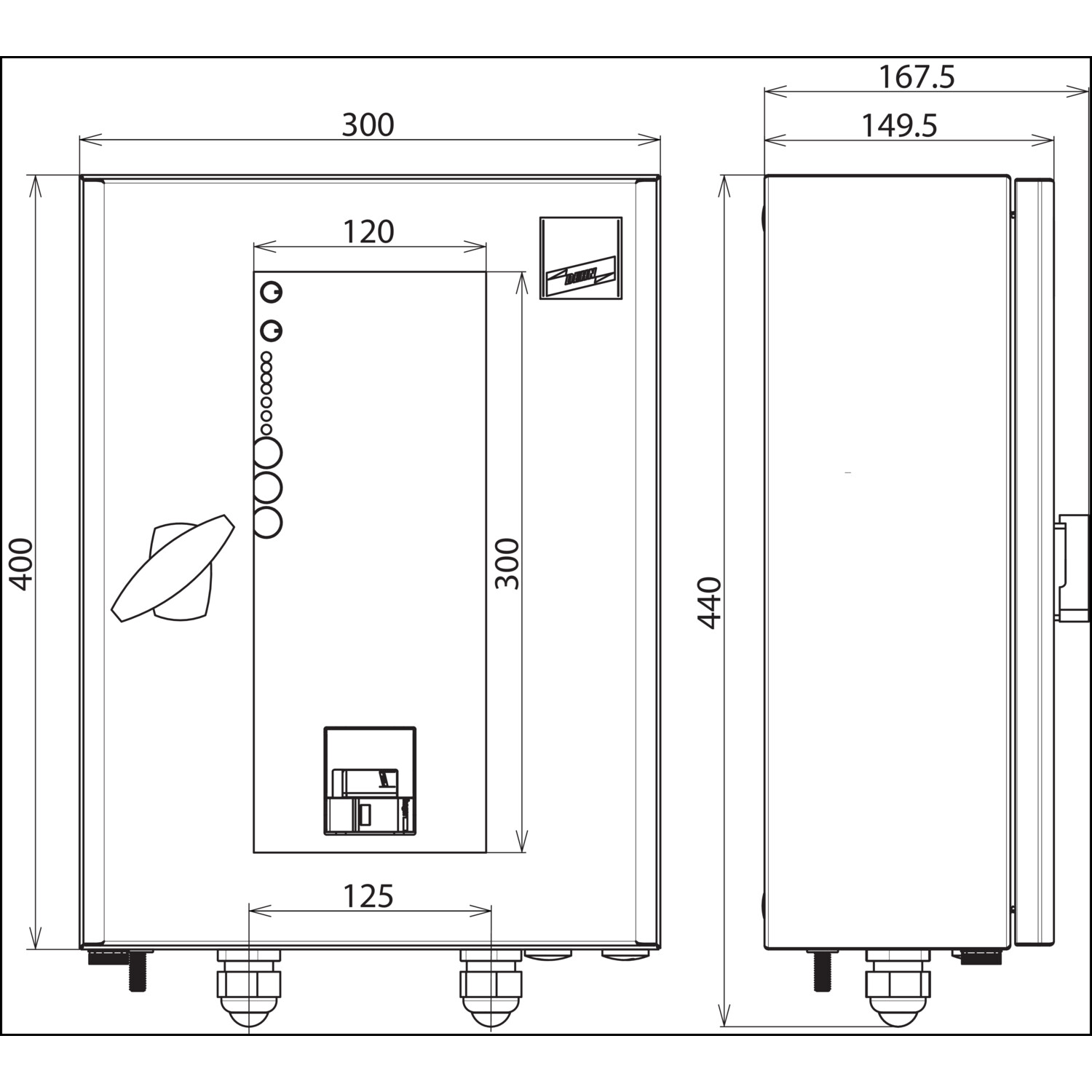

Abmessungen: 400 x 300 x 150 mm
Gewicht: 12,15 kg
