923061 DEHN EX-TRENNFUNKENSTRECKE (EX)S G4 120-230MM 100KA BEI 8/20,TYP EXFS

02135646
4863469
1 Stk
4013364038905
DE
85369095
923061
beantwortete(n) Fragen weitere Varianten

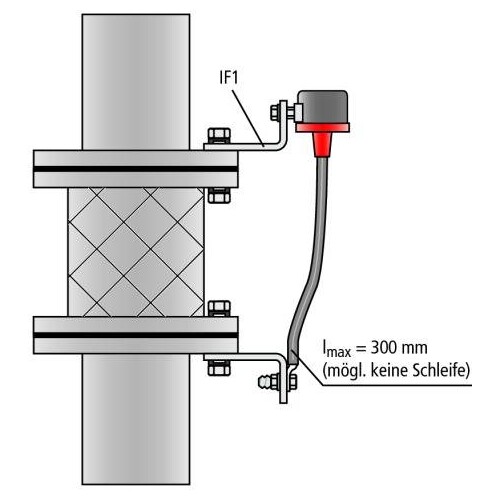

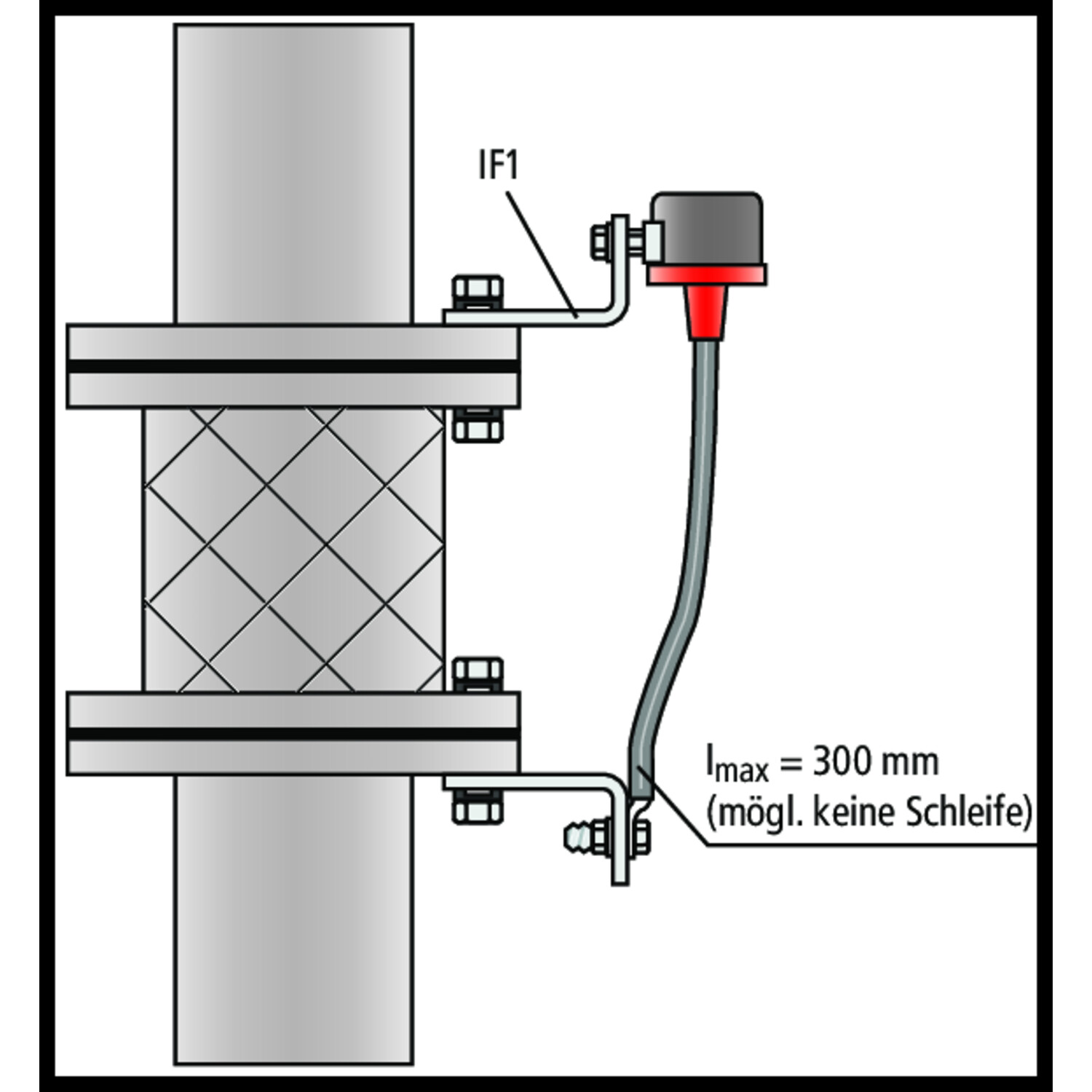

Trennfunkenstrecken für den Ex-Bereich zum indirekten Verbinden/Erden betriebsmäßig getrennter Anlagenteile bei Blitzeinwirkung. Zur sicheren Anwendung in Explosionsschutzzone 2 (Gase). ATEX-zertifizierte Trennfunkenstrecke für den Blitzschutzpotentialausgleich nach DIN EN 62305 / VDE 0185 in bewährter Ausführung mit flexiblem Leiteranschluss.
Anmerkungen zur LIMMERT-KI

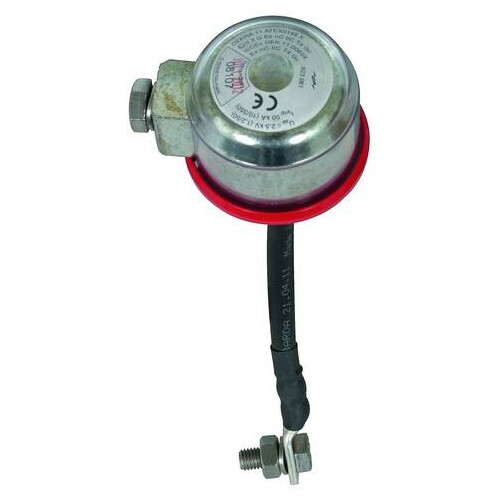

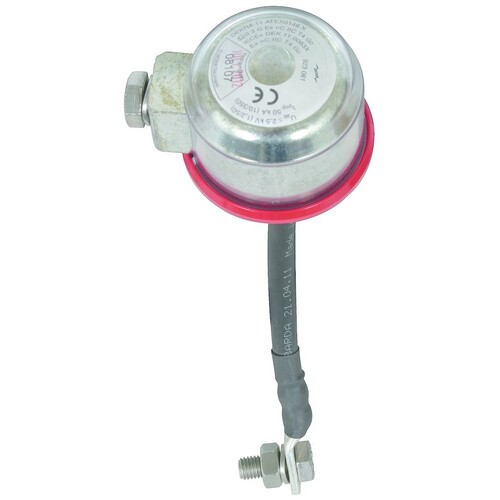

Die DEHN EX-TRENNFUNKENSTRECKE (EX)S G4 ist eine hochentwickelte Isolierfunkenstrecke, die speziell für den Einsatz in explosionsgefährdeten Bereichen konzipiert wurde. Mit einer Nennentladefähigkeit von 100 kA und einem Blitzstromstoßstrom von 50 kA bietet sie zuverlässigen Schutz gegen Blitzschläge. Die Schutzart IP 54 und die ATEX-Zulassungen garantieren eine sichere Anwendung in Explosionsschutzzone 2. Die Ausführung aus Edelstahl 304 (V2A) sorgt für Langlebigkeit und Korrosionsbeständigkeit. Diese Isolierfunkenstrecke ist für Flanschgrößen von 120-230 mm geeignet und kann in einem Temperaturbereich von -20 °C bis +80 °C betrieben werden. Ihre kompakte Bauweise mit einer Länge von 90 mm und einem Durchmesser von 63 mm macht sie ideal für die Installation in beengten Verhältnissen. Mit der DEHN EX-TRENNFUNKENSTRECKE sind Sie bestens für die Herausforderungen des Blitzschutzes in kritischen Umgebungen gerüstet.

Produktinfos

Anschlussart: Flansch
Werkstoff des Anschlusses: Edelstahl 304 (V2A)
Explosionsgeprüfte Ausführung: Ja
Isolierfunkenstrecke Norm: EN 62561-3 / IEC 62561-3
Blitzstromstoßstrom (10/350 µs): 50 kA
Nennentladestrom (8/20 µs): 100 kA
Nennwechselstromfestigkeit (50 Hz): 300 V
Nennimpulsüberschlagspannung: ≤ 2.5 kV
Betriebstemperaturbereich: -20 °C ... +80 °C
Umgebungstemperaturbereich (Explosionsschutz): -20 °C ... +60 °C
Schutzart: IP 54
ATEX-Zulassungen: DEKRA 11ATEX0146 X
Ex-Kennzeichnung: II 3 G Ex nC IIC T4 Gc
IECEx-Zulassungen: IECEx DEK 11.0063X

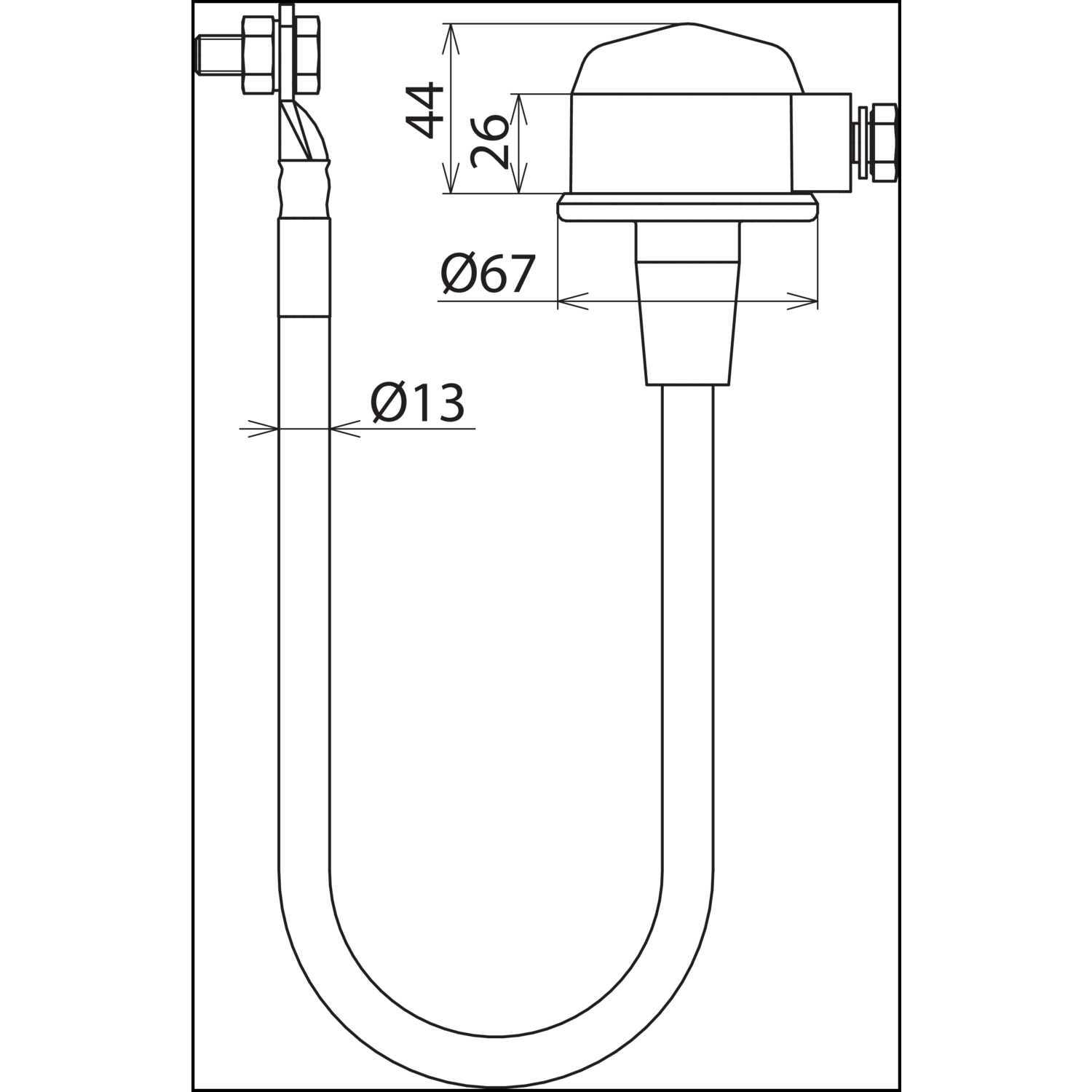

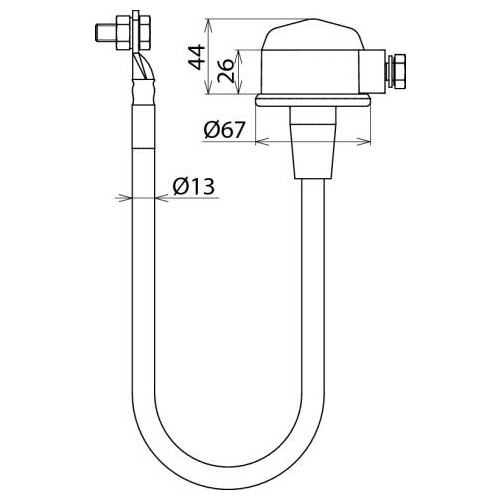

Gehäuselänge: 90 mm
Gehäusedurchmesser: 63 mm
Gehäusematerial: Zink-Druckguss, Kunststoff
Anschlusskabel: H01N2-D 25 mm2 mit Kabelschuh und Schraube / Mutter (M10)
Kabellänge: 200 mm
Geeignet für Flanschgröße: 120-230 mm
Gewicht: 750 g

EXFS L/EXFS KU

  • Blitzstoßstrom: 50 kA
  • Bemessungs-Stehwechselspannung: 300V
  • Schutzart: IP 54
  • Gehäuselänge: 90 mm
  • Gehäusedurchmesser: 63 mm
  • Gehäusewerkstoff: Zinkdruckguss, Kunststoff
  • Kabellänge: 200 mm
  • Geeignet für Flanschmaß: 120-230 mm
  • Gewicht: 750 g
Preisanzeige nur nach Anmeldung
B

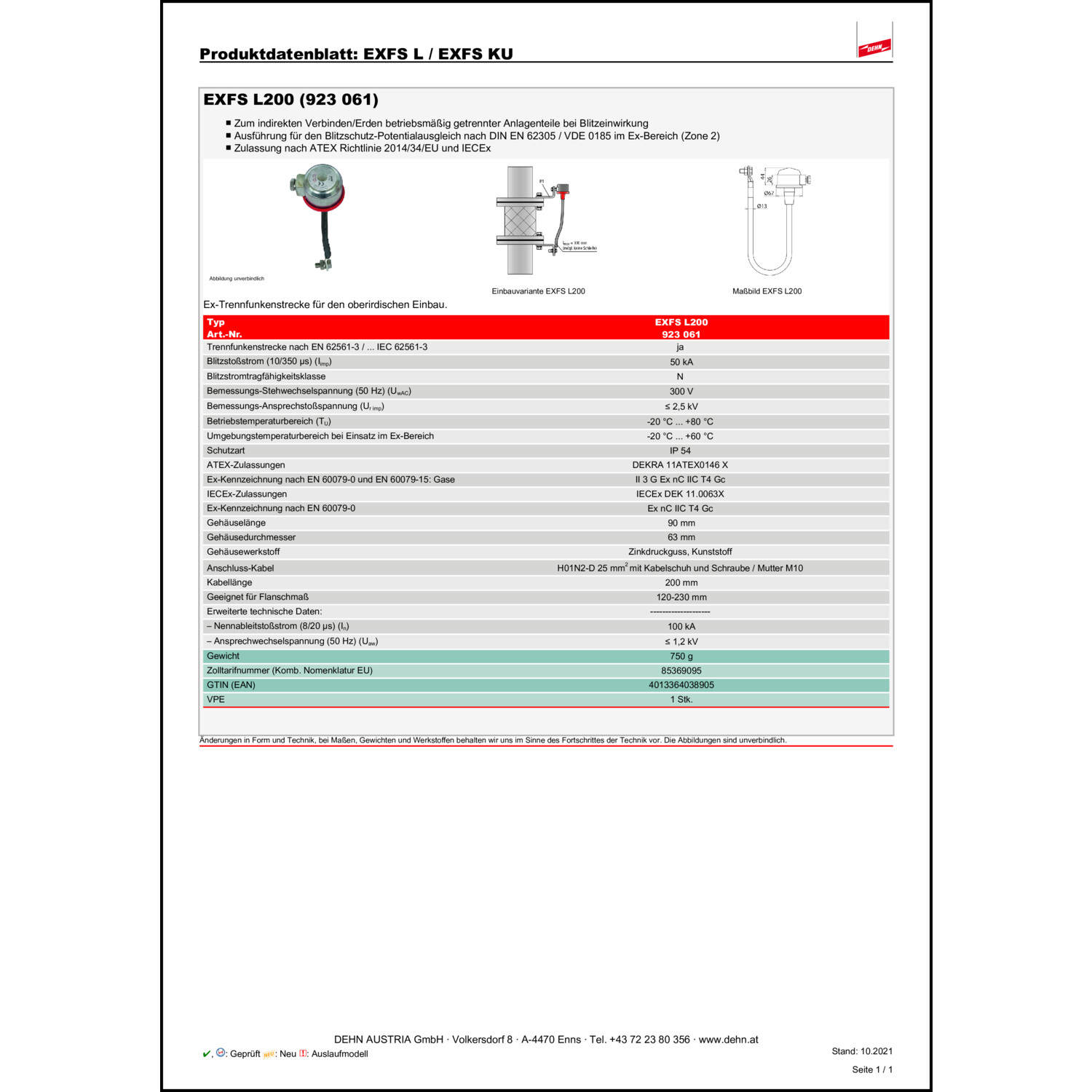

Katalogseiten

Produktinfos

Anschluss: Flansch
Werkstoff des Anschlusses: Edelstahl 304 (V2A)
Explosionsgeprüfte Ausführung: Ja
Weitere Details
Geeignet für Verbindung: sonstige
Blitzstoßstrom (10/350): 50
Schutzart (IP): IP54
